公布日：2023.10.31
申請日：2023.08.07
分類號：C02F1/00(2023.01)I;B01F27/706(2022.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01D29/82(2006.01)I
摘要
本發明公開了一種一種具有多層過濾結構的廢水處理器及其處理工藝，屬于廢水處理技術領域，包括處理器箱體，所述處理器箱體的頂部設置有接引箱，所述接引箱的底部開設有用于污水流通的通孔，所述處理器箱體的內部由上至下設置有混合室和過濾室，所述混合室的上方設置有過濾板一，所述過濾板一的上方設置有用于對過濾后的雜質進行清理的送料組件，所述混合室內設置有用于對廢水進行攪拌的混合組件，所述過濾室內設置有用于對反應后廢水中的雜質進行過濾的過濾部，所述處理器箱體的底部設置有與過濾室相連通的排料管二。由此，能夠實現對廢水進行多級過濾，能夠避免濾網出現堵塞，保證過濾效果，也能夠進一步提升對水資源的利用。
權利要求書

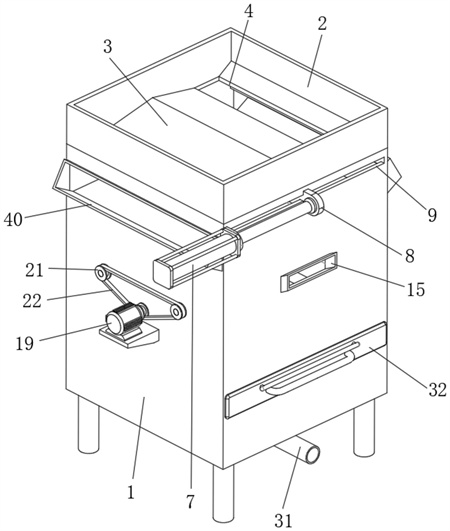

1.一種具有多層過濾結構的廢水處理器，包括處理器箱體(1)，其特征在于，所述處理器箱體(1)的頂部設置有接引箱(2)，所述接引箱(2)的底部開設有用于污水流通的通孔(4)，所述處理器箱體(1)的內部由上至下設置有混合室和過濾室，所述混合室的上方設置有過濾板一(5)，所述過濾板一(5)的上方設置有用于對過濾后的雜質進行清理的送料組件，所述混合室內設置有用于對廢水進行攪拌的混合組件，所述過濾室內設置有用于對反應后廢水中的雜質進行過濾的過濾部，所述處理器箱體(1)的底部設置有與過濾室相連通的排料管二(31)。
2.根據權利要求1所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述送料組件包括固定塊(6)，所述固定塊(6)上安裝有氣缸(7)，所述氣缸(7)的輸出端設置有移動塊(8)，所述處理器箱體(1)的側壁上開設有與移動塊(8)相對應的貫穿滑槽(9)，所述移動塊(8)的一側延伸至處理器箱體(1)的內部并設置有立板(10)，所述立板(10)與處理器箱體(1)的內壁滑動連接，所述立板(10)的兩側均通過轉軸轉動連接有推料板(11)，所述處理器箱體(1)與兩個推料板(11)相對的兩側均設置有排渣管道(40)。
3.根據權利要求2所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述立板(10)的兩側與兩個推料板(11)之間均設置有多個彈簧(12)。
4.根據權利要求1所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述接引箱(2)側壁的底部設置有導流座一(3)，所述混合室的頂部設置有導流座二(13)，所述混合室的底部設置有導流座三(14)，所述導流座三(14)的中間設置有排料管一(30)，所述排料管一(30)與排料管二(31)上均設置有電磁閥，所述處理器箱體(1)的側壁上設置有與混合室相連通的投料管道(15)，通過所述投料管道(15)向混合室中投入反應物料。
5.根據權利要求1所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述混合組件包括兩個驅動桿(16)，所述驅動桿(16)的外周面等距離設置有多個安裝環(17)，所述安裝環(17)的外周面設置有多個攪拌桿(18)，所述處理器箱體(1)的側壁上設置有用于對兩個驅動桿(16)進行驅動的驅動件。
6.根據權利要求5所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述驅動件包括與處理器箱體(1)相連接的電機(19)，所述電機(19)的輸出軸設置有同步輪一(20)，所述驅動桿(16)的端部均延伸出處理器箱體(1)并設置有同步輪二(21)，所述同步輪一(20)和兩個同步輪二(21)套接有同步帶(22)。
7.根據權利要求5所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述混合室的內壁設置有安裝殼(23)，所述安裝殼(23)與兩個驅動桿(16)轉動連接，所述安裝殼(23)底部的中間轉動連接有傳動桿(24)，所述安裝殼(23)的內壁設置有固定座(25)，所述固定座(25)轉動連接有連桿(26)，所述連桿(26)的兩端均設置有錐形齒輪一(27)，所述錐形齒輪一(27)的一側均嚙合連接有錐形齒輪二(28)，其中一個所述錐形齒輪二(28)與傳動桿(24)相連接，另一個所述錐形齒輪二(28)與一個驅動桿(16)相連接，所述傳動桿(24)的底端等角度設置有多個弧形攪拌片(29)。
8.根據權利要求5所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述攪拌桿(18)包括桿體(181)，所述桿體(181)的表面開設有螺旋凹槽(182)，所述桿體(181)的外周面等角度開設有多個長形槽(183)，所述長形槽(183)均與螺旋凹槽(182)相連通。
9.根據權利要求1所述的一種具有多層過濾結構的廢水處理器，其特征在于，所述過濾部包括框形支撐條(34)，所述框形支撐條(34)的上方設有框體(32)，且框體(32)與處理器箱體(1)相插接，所述框體(32)內壁的底部設置有過濾板二(33)，所述框體(32)內壁底部的一側設置有擠壓固定座(36)，所述擠壓固定座(36)的上方設置有與框體(32)內壁相連接的頂板(37)，所述框體(32)的一側滑動連接有兩個連接桿(39)，兩個所述連接桿(39)的一端設置有與擠壓固定座(36)相對應的擠壓移動座(38)，兩個所述連接桿(39)另一端延伸出框體(32)并設置有拉桿(35)。
10.一種如權利要求1-9任一所述的具有多層過濾結構的廢水處理器的處理工藝，其特征在于，具體步驟包括：S1、將待處理的廢水注入接引箱(2)中，在導流座一(3)和通孔(4)的配合下廢水落在過濾板一(5)上，過濾板一(5)對廢水中的雜質進行初步過濾，送料組件隨之對雜質進行清理；S2、初步過濾的廢水落入混合室中，工作人員向混合室中投入物料與廢水反應，混合組件對廢水進行攪拌使廢水與物料充分反應；S3、反應后的廢水落在過濾部上，對廢水反應后產生的雜質進行過濾分離，水分穿過過濾部落入至過濾室的底部，最后通過排料管二(31)排出。
發明內容
本發明要解決的技術問題是提供一種一種具有多層過濾結構的廢水處理器及其處理工藝，該廢水處理器能夠實現對廢水進行多級過濾，能夠避免濾網出現堵塞，保證過濾效果，也能夠進一步提升對水資源的利用。
為解決上述問題，提供以下技術方案：
設計一種具有多層過濾結構的廢水處理器，包括處理器箱體，所述處理器箱體的頂部設置有接引箱，所述接引箱的底部開設有用于污水流通的通孔，所述處理器箱體的內部由上至下設置有混合室和過濾室，所述混合室的上方設置有過濾板一，所述過濾板一的上方設置有用于對過濾后的雜質進行清理的送料組件，所述混合室內設置有用于對廢水進行攪拌的混合組件，所述過濾室內設置有用于對反應后廢水中的雜質進行過濾的過濾部，所述處理器箱體的底部設置有與過濾室相連通的排料管二。
進一步的，所述送料組件包括固定塊，所述固定塊上安裝有氣缸，所述氣缸的輸出端設置有移動塊，所述處理器箱體的側壁上開設有與移動塊相對應的貫穿滑槽，所述移動塊的一側延伸至處理器箱體的內部并設置有立板，所述立板與處理器箱體的內壁滑動連接，所述立板的兩側均通過轉軸轉動連接有推料板，所述處理器箱體與兩個推料板相對的兩側均設置有排渣管道。
上述技術方案通過氣缸推動移動塊使立板帶動推料板開始進行運動，由于推料板的底部與過濾板一的上表面相貼合，因此推料板能夠推動物料，最終將雜質推送至排渣管道中進行下料工作。
進一步的，所述立板的兩側與兩個推料板之間均設置有多個彈簧。
上述技術方案通過設置彈簧，能夠使推料板的底部與過濾板一的上表面緊密貼合，避免雜質進入到推料板和立板之間。
進一步的，所述接引箱側壁的底部設置有導流座一，所述混合室的頂部設置有導流座二，所述混合室的底部設置有導流座三，所述導流座三的中間設置有排料管一，所述排料管一與排料管二上均設置有電磁閥，所述處理器箱體的側壁上設置有與混合室相連通的投料管道，通過所述投料管道向混合室中投入反應物料。
上述技術方案通過設置導流座一，能夠使廢水落在過濾板一上表面的兩側，保證后期送料組件對過濾出的雜質進行有效地清理，通過設置導流座二，能夠使初步過濾后的廢水落在導流座三上方的中間，充分反應后的廢水能夠通過排料管一排出。
進一步的，所述混合組件包括兩個驅動桿，所述驅動桿的外周面等距離設置有多個安裝環，所述安裝環的外周面設置有多個攪拌桿，所述處理器箱體的側壁上設置有用于對兩個驅動桿進行驅動的驅動件。
上述技術方案通過啟動驅動件使驅動桿開始旋轉，從而使安裝環帶動攪拌桿開始轉動，對廢水和物料進行充分的混合。
進一步的，所述驅動件包括與處理器箱體相連接的電機，所述電機的輸出軸設置有同步輪一，所述驅動桿的端部均延伸出處理器箱體并設置有同步輪二，所述同步輪一和兩個同步輪二套接有同步帶。
上述技術方案通過啟動電機，在同步輪一、同步帶和同步輪二的傳動下使驅動桿開始轉動。
進一步的，所述混合室的內壁設置有安裝殼，所述安裝殼與兩個驅動桿轉動連接，所述安裝殼底部的中間轉動連接有傳動桿，所述安裝殼的內壁設置有固定座，所述固定座轉動連接有連桿，所述連桿的兩端均設置有錐形齒輪一，所述錐形齒輪一的一側均嚙合連接有錐形齒輪二，其中一個所述錐形齒輪二與傳動桿相連接，另一個所述錐形齒輪二與一個驅動桿相連接，所述傳動桿的底端等角度設置有多個弧形攪拌片。
上述技術方案通過錐形齒輪一和錐形齒輪二的傳動使連桿開始轉動，從而在另一組的錐形齒輪一和錐形齒輪二的傳動下使傳動桿帶動弧形攪拌片開始轉動，對位于底部的廢液進行推升，從而進一步提升混合效果。
進一步的，所述攪拌桿包括桿體，所述桿體的表面開設有螺旋凹槽，所述桿體的外周面等角度開設有多個長形槽，所述長形槽均與螺旋凹槽相連通。
上述技術方案通過設置螺旋凹槽，可以在攪拌的過程中打亂對廢水施加力的方向，從而提升混合效果，通過設置長形槽，能夠在桿體轉動的過程中對位于長形槽內的廢水進行導向，使廢水能夠向四周散開。
進一步的，所述過濾部包括框形支撐條，所述框形支撐條的上方設有框體，且框體與處理器箱體相插接，所述框體內壁的底部設置有過濾板二，所述框體內壁底部的一側設置有擠壓固定座，所述擠壓固定座的上方設置有與框體內壁相連接的頂板，所述框體的一側滑動連接有兩個連接桿，兩個所述連接桿的一端設置有與擠壓固定座相對應的擠壓移動座，兩個所述連接桿另一端延伸出框體并設置有拉桿。
上述技術方案通過過濾板二對從排料管一排出反應后的廢水進行過濾，通過拉動拉桿使連接桿帶動擠壓移動座開始移動，對附著在過濾板二上表面的雜質進行清理，隨著擠壓移動座的移動，并在擠壓固定座和的配合下將雜質中的水分擠出，提升水資源的利用率。
一種具有多層過濾結構的廢水處理器的處理工藝，具體步驟包括：
S1、將待處理的廢水注入接引箱中，在導流座一和通孔的配合下廢水落在過濾板一上，過濾板一對廢水中的雜質進行初步過濾，送料組件隨之對雜質進行清理；
S2、初步過濾的廢水落入混合室中，工作人員向混合室中投入物料與廢水反應，混合組件對廢水進行攪拌使廢水與物料充分反應；
S3、反應后的廢水落在過濾部上，對廢水反應后產生的雜質進行過濾分離，水分穿過過濾部落入至過濾室的底部，最后通過排料管二排出。
與現有技術相比，本發明的有益效果在于：
將廢水通過接引箱注入至處理器箱體的內部，廢水首先落在過濾板一的上表面，過濾板一對廢水進行初步過濾，在送料組件的作用下對過濾板一上表面的雜質進行清理，保證過濾效果，然后過濾后的廢水落入混合室中，工作人員向混合室投入一定的化學物料，在混合組件的作用下使廢水與化學物料充分混合反應，反應后的廢水進入過濾室中，在過濾部的作用下對反應后廢水中的雜質進行二次過濾，二次過濾后的廢水落在過濾室底部，最終通過排料管二排出，通過采用上述結構能夠實現對廢水進行多級過濾，能夠避免濾網出現堵塞，保證過濾效果，也能夠進一步提升對水資源的利用。
（發明人：吳玉明）
