公布日：2024.04.19

申請日：2024.01.23

分類號：C02F1/28(2023.01)I;C02F1/48(2023.01)I;C02F1/52(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，包括框架和設置在框架上的處理池，三個隔板將所述處理池分割為依次連通的混合區、調配區、電磁沉淀區和清水區，所述的處理池的底部設有沉泥區，所述調配區內豎向設置有第一輔助板，所述第一輔助板內設有第一電磁線圈；所述框架上設有第一電流控制器，第一電流控制器能夠使第一電磁線圈產生變化的磁場或穩定的磁場或關閉磁場，所述第一電磁線圈產生變化的磁場時，所述第一輔助板作為電磁攪拌器使用，所述第一電磁線圈產生穩定的磁場，所述第一輔助板作為電磁吸附板使用。上述方案可以根據污水成分的不同調節各個部分的污水處理能力，從而提升污水處理效率和質量。

權利要求書

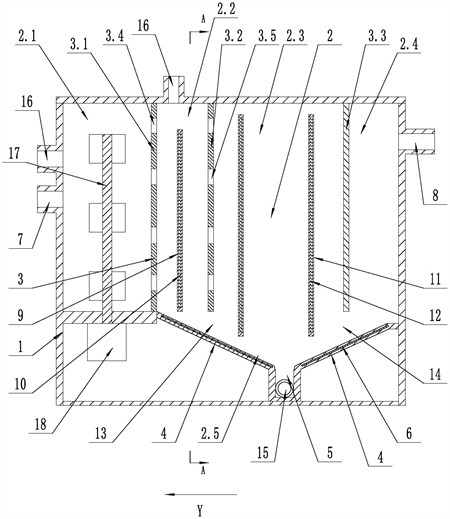

1.一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，包括框架和設置在框架上的處理池，其特征是，所述處理池內固定有豎向間隔設置的三個隔板，通過三個隔板將所述處理池分割為依次連通的混合區、調配區、電磁沉淀區和清水區，所述處理池的底部設有沉泥區，調配區、電磁沉淀區和清水區設置于所述沉泥區的正上方，沉泥區內設有沉泥斜板和設在沉泥斜板斜下端的集泥槽，所述沉泥斜板內設有基礎電磁線圈，混合區的側壁上設有進水管，清水區的側壁上設有出水管，所述混合區和調配區中的至少一個設有添加口；所述調配區內豎向設置有第一輔助板，所述第一輔助板內設有第一電磁線圈；所述框架上設有第一電流控制器，第一電流控制器與第一電磁線圈電連接，所述第一電流控制器能夠使第一電磁線圈產生變化的磁場或穩定的磁場或關閉磁場，所述第一電磁線圈產生變化的磁場時，所述第一輔助板作為電磁攪拌器使用，所述第一電磁線圈產生穩定的磁場，所述第一輔助板作為電磁吸附板使用。

2.根據權利要求1所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述電磁沉淀區內豎向設置有第二輔助板，所述第二輔助板內設有第二電磁線圈，所述框架上設有第二電流控制器，第二電流控制器與第二電磁線圈電連接，所述第二電流控制器能夠使第二電磁線圈產生穩定的磁場或關閉磁場。

3.根據權利要求1所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述三個隔板分別為設置在混合區與調配區之間的第一隔板、設置在調配區與電磁沉淀區之間的第二隔板和設置在電磁沉淀區與清水區之間的第三隔板，所述第一隔板上設有用于連通混合區與調配區的若干個第一通孔，所述第二隔板上設有用于連通調配區與電磁沉淀區的若干個第二通孔，所述第二隔板與沉泥斜板之間設有滑泥間隙；所述第三隔板與沉泥斜板之間設有過水間隙。

4.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述調配區內設有若干個第一輔助板，若干個第一輔助板沿調配區的寬度方向間隔設置；和/或，所述電磁沉淀區內設有若干個第二輔助板，若干個第二輔助板間隔設置。

5.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述出水管設置在清水區的上部位置。

6.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述進水管設置在混合區的中部位置。

7.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述集泥槽上設有排泥管。

8.根據權利要求7所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述排泥管連接有用于回收磁粉的磁鼓，所述磁鼓的一端與添加口連通。

9.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述混合區內設有攪拌器，所述攪拌器的一端伸出所述混合區并與安裝在框架的電機傳動連接。

10.根據權利要求1或2或3所述的一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，其特征是，所述框架上設有第三電流控制器，第三電流控制器與基礎電磁線圈電連接，所述第三電流控制器能夠使基礎電磁線圈產生穩定的磁場或關閉磁場。

發明內容

本發明為了克服現有技術中的不足，提供一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，可以根據污水成分的不同調節各個部分的污水處理能力，從而提升污水處理效率和質量。

為了實現上述目的，本發明采用以下技術方案：一種功能活性炭耦合磁絮凝沉淀一體化污水處理設備，包括框架和設置在框架上的處理池，所述處理池內固定有豎向間隔設置的三個隔板，通過三個隔板將所述處理池分割為依次連通的混合區、調配區、電磁沉淀區和清水區，所述處理池的底部設有沉泥區，調配區、電磁沉淀區和清水區設置于所述沉泥區的正上方，沉泥區內設有沉泥斜板和設在沉泥斜板斜下端的集泥槽，所述沉泥斜板內設有基礎電磁線圈，混合區的側壁上設有進水管，清水區的側壁上設有出水管，所述混合區和調配區中的至少一個設有添加口；所述調配區內豎向設置有第一輔助板，所述第一輔助板內設有第一電磁線圈；所述框架上設有第一電流控制器，第一電流控制器與第一電磁線圈電連接，所述第一電流控制器能夠使第一電磁線圈產生變化的磁場或穩定的磁場或關閉磁場，所述第一電磁線圈產生變化的磁場時，所述第一輔助板作為電磁攪拌器使用，所述第一電磁線圈產生穩定的磁場，所述第一輔助板作為電磁吸附板使用。

上述技術方案中，所述調配區可以根據需要切換功能，當污水中的污染物較多時，可以將第一電流控制器輸入第一電磁線圈內的電流變成恒定的電流，從而使第一電磁線圈產生穩定的磁場，通過第一輔助板對調配區內的污水進行初步沉淀吸附，然后再經過沉淀區的二次沉淀吸附，可以提升污水處理的速度和質量。當污水中的污染物與磁性物質混合不均勻時，可以將第一電流控制器輸入第一電磁線圈內的電流變成變化的電流，從而使第一電磁線圈產生變化的磁場，變化的磁場可以對調配區內的污水進行進一步的充分混凝，使污水內的污染物可以被更徹底地處理干凈。上述方案增加了處理設備的適應環境，提升了處理設備的污水處理質量。當第一輔助板作為電磁吸附板使用時，可以通過第一電流控制器定時斷開第一電磁線圈內的電流，從而關閉第一電磁線圈內的磁場，使吸附在第一輔助板上的污泥在重力作用下滑落至沉泥斜板，并進入集泥槽內。當污水中的磁性物質含量較低時可以通過添加口添加磁粉、功能活性炭、混凝劑、絮凝劑等物質，增加污水處理效果。

作為優選，所述沉淀區內豎向設置有第二輔助板，所述第二輔助板內設有第二電磁線圈，所述框架上設有第二電流控制器，第二電流控制器與第二電磁線圈電連接，所述第二電流控制器能夠使第二電磁線圈產生穩定的磁場或關閉磁場。

上述技術方案中，所述第二輔助板可以伸入到沉淀區內部空間，對沉淀區內的污水進行吸附沉淀，相對只能在底部進行電磁吸附的方案，可以大幅提高沉淀效率，從而提高污水處理效率，且可以通過所述第二電流控制器定時關閉第二電磁線圈內的磁場，使吸附在第二輔助板上的污泥滑落至沉泥斜板，并進入集泥槽內。

作為優選，所述三個隔板分別為設置在混合區與調配區之間的第一隔板、設置在調配區與沉淀區之間的第二隔板和設置在沉淀區與清水區之間的第三隔板，所述第一隔板上設有用于連通混合區與調配區的若干個第一通孔，所述第二隔板上設有用于連通調配區與沉淀區的若干個第二通孔，所述第二隔板與沉泥斜板之間設有滑泥間隙；所述第三隔板與沉泥斜板之間設有過水間隙。

上述技術方案中，所述調配區內沉淀的污泥通過滑泥間隙進入沉泥區，并進入集泥槽內，所述過水間隙可以使沉淀區被沉淀后的清水進入清水區。

作為優選，所述調配區內設有若干個第一輔助板，若干個第一輔助板沿調配區的寬度方向間隔設置；和/或，所述沉淀區內設有若干個第二輔助板，若干個第二輔助板間隔設置。

上述第一個技術方案可以增加第一輔助板的吸附和沉淀作用，同時還可以保證污水的流通。上述第二個技術方案可以增加第二輔助板的吸附和沉淀作用，同時還可以保證污水的流通。

作為優選，所述出水管設置在清水區的上部位置。

作為優選，所述進水管設置在混合區的中部位置。

作為優選，所述集泥槽上設有排泥管。所述排泥管可以將集泥槽上聚集的污泥排出。

作為優選，所述排泥管連接有用于回收磁粉的磁鼓，所述磁鼓的一端與添加口連通。所述磁鼓可以用于回收污泥中的磁粉進行二次利用。

作為優選，所述混合區內設有攪拌器，所述攪拌器的一端伸出所述混合區并與安裝在框架的電機傳動連接。所述攪拌器可以對混合區內的污水和磁粉進行充分攪拌，使其形成絮狀物。

作為優選，所述框架上設有第三電流控制器，第三電流控制器與基礎電磁線圈電連接，所述第三電流控制器能夠使基礎電磁線圈產生穩定的磁場或關閉磁場。所述第三電流控制器定時關閉基礎電磁線圈內的磁場，使吸附在沉泥斜板的污泥滑落至沉泥斜板，并進入集泥槽內。

（發明人：計根良;王敏;同現鵬;胡建杰;劉晨皓;周康鳳;朱定龍;李海燕;劉李紅;王攀）
