公布日：2024.04.19
申請日：2024.01.11
分類號：E01H1/10(2006.01)I;B01D35/02(2006.01)I
摘要
本發明公開了清掃保潔環衛車自刷洗污水循環系統，包括車箱、三級過濾系統與自刷洗精濾系統，所述車箱一側固定連接有回水箱引水管，所述車箱一側中間位置處固定安裝有回水動力水泵，所述車箱底端固定連接有400目三級精濾器總成，所述400目三級精濾器總成一側固定連接有出水引水管，所述車箱底端固定連接有進水引水管，所述車箱底端固定安裝有100目二級過濾器，所述100目二級過濾器對應進水引水管位置處固定連接有電磁球閥，本發明所達到的有益效果是：解決了清掃保潔類環衛車水箱小、續航短、易超重等實際問題，以減少車輛返場卸料的次數，從而提高車輛的實際作業效率。
權利要求書

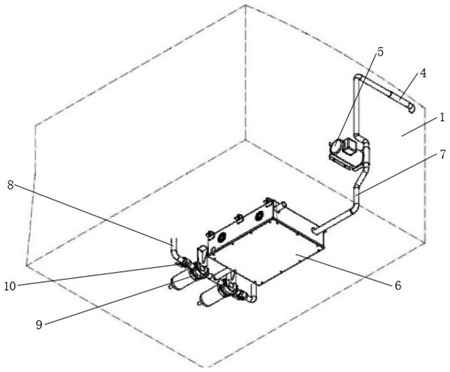

1.清掃保潔環衛車自刷洗污水循環系統，其特征在于，包括車箱（1）、三級過濾系統（2）與自刷洗精濾系統（3），所述車箱（1）一側固定連接有回水箱引水管（4），所述車箱（1）一側中間位置處固定安裝有回水動力水泵（5），所述車箱（1）底端固定連接有400目三級精濾器總成（6），所述400目三級精濾器總成（6）一側固定連接有出水引水管（7），所述車箱（1）底端固定連接有進水引水管（8），所述車箱（1）底端固定安裝有100目二級過濾器（9），所述100目二級過濾器（9）對應進水引水管（8）位置處固定連接有電磁球閥（10）；所述三級過濾系統（2）包括防塵散熱箱（21），所述防塵散熱箱（21）側壁固定連接有進水管（22），所述防塵散熱箱（21）內部一側固定安裝有直流24V自吸水泵（23），所述直流24V自吸水泵（23）固定連接有水泵出水管（24），所述防塵散熱箱（21）內部另一側固定設有三級400目精濾過濾器總成（25），所述三級400目精濾過濾器總成（25）一側固定連接有出水管（26），所述防塵散熱箱（21）另一側固定連接有排污管（27），所述排污管（27）一側固定連接有電磁排污球閥（28）；所述自刷洗精濾系統（3）包括引流泵（31）、旋轉葉（32）、400目不銹鋼濾芯（33）、PE材質透明外罩（34）。
2.根據權利要求1所述的清掃保潔環衛車自刷洗污水循環系統，其特征在于，所述進水管（22）與引流泵（31）固定連接，所述旋轉葉（32）位于400目不銹鋼濾芯（33）內部。
3.根據權利要求1所述的清掃保潔環衛車自刷洗污水循環系統，其特征在于，所述排污管（27）與PE材質透明外罩（34）一側固定連接。
4.根據權利要求1所述的清掃保潔環衛車自刷洗污水循環系統，其特征在于，所述出水引水管（7）與回水箱引水管（4）均與回水動力水泵（5）固定連接。
5.根據權利要求1所述的清掃保潔環衛車自刷洗污水循環系統，其特征在于，所述回水箱引水管（4）與400目三級精濾器總成（6）固定連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的清掃保潔環衛車自刷洗污水循環系統。
為了實現上述目的，本發明采用了如下技術方案：設計清掃保潔環衛車自刷洗污水循環系統，包括車箱、三級過濾系統與自刷洗精濾系統，所述車箱一側固定連接有回水箱引水管，所述車箱一側中間位置處固定安裝有回水動力水泵，所述車箱底端固定連接有400目三級精濾器總成，所述400目三級精濾器總成一側固定連接有出水引水管，所述車箱底端固定連接有進水引水管，所述車箱底端固定安裝有100目二級過濾器，所述100目二級過濾器對應進水引水管位置處固定連接有電磁球閥；所述三級過濾系統包括防塵散熱箱，所述防塵散熱箱側壁固定連接有進水管，所述防塵散熱箱內部一側固定安裝有直流24V自吸水泵，所述直流24V自吸水泵固定連接有水泵出水管，所述防塵散熱箱內部另一側固定設有三級400目精濾過濾器總成，所述三級400目精濾過濾器總成一側固定連接有出水管，所述防塵散熱箱另一側固定連接有排污管，所述排污管一側固定連接有電磁排污球閥；所述自刷洗精濾系統包括引流泵、旋轉葉、400目不銹鋼濾芯、PE材質透明外罩。
優選的，所述進水管與引流泵固定連接，所述旋轉葉位于400目不銹鋼濾芯內部。
優選的，所述排污管與PE材質透明外罩一側固定連接。
優選的，所述出水引水管與回水箱引水管均與回水動力水泵固定連接。
優選的，所述回水箱引水管與400目三級精濾器總成固定連接。
本發明提出的清掃保潔環衛車自刷洗污水循環系統，有益效果在于：本發明結構緊湊、三級過濾、全自動自刷洗濾網、智能化監測裝置組成的車載污水循環系統，目的在于解決清掃保潔類環衛車水箱小、續航短、易超重等實際問題，以減少車輛返場卸料的次數，從而提高車輛的實際作業效率。
（發明人：田國鋒;陳照亨;劉吉輝;許炳生;許景明）
