公布日：2024.04.19

申請日：2023.12.29

分類號：B01D29/96(2006.01)I;B01D29/35(2006.01)I

摘要

本發明涉及微塑料污水處理技術領域，尤其涉及一種污水中微塑料去除裝置，包括機體，所述機體上表面對稱豎直開設有安裝槽，所述機體上方設有U型的安裝板，所述安裝板的兩端分別豎直滑動插設在兩個安裝槽內；所述安裝板下表面設有環狀的濾筒，所述安裝板下表面對稱固定安裝有安裝塊，所述安裝塊表面開設有插口，所述插口內滑動插設有插桿，所述插桿的一端固定安裝有移動塊，所述插桿上套設有第一伸縮彈簧，所述濾筒頂端處表面對稱開設有用于插桿端部穿過的穿口。通過安裝塊、插桿以及移動塊之間的配合，可快速完成對濾筒以及機體之間的安裝和拆卸，避免了使用螺釘螺母固定件的繁瑣步驟，提高了清理、更換、拆裝濾筒的工作效率。

權利要求書

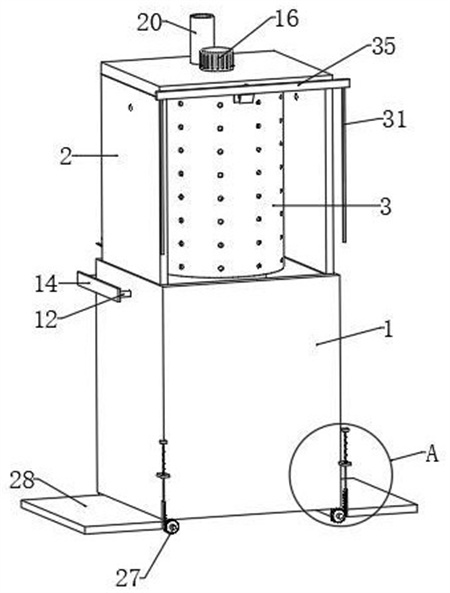

1.一種污水中微塑料去除裝置，包括機體（1），其特征在于，所述機體（1）上表面對稱豎直開設有安裝槽，所述機體（1）上方設有U型的安裝板（2），所述安裝板（2）的兩端分別豎直滑動插設在兩個安裝槽內，所述安裝板（2）通過鎖定組件鎖定；所述安裝板（2）下表面設有環狀的濾筒（3），所述安裝板（2）下表面對稱固定安裝有安裝塊（4），所述安裝塊（4）表面開設有插口，所述插口內滑動插設有插桿（5），所述插桿（5）的一端固定安裝有移動塊（6），所述插桿（5）上套設有第一伸縮彈簧（7），所述第一伸縮彈簧（7）的兩端分別與安裝塊（4）和移動塊（6）固定連接，所述濾筒（3）頂端處表面對稱開設有用于插桿（5）端部穿過的穿口（8）。

2.根據權利要求1所述的一種污水中微塑料去除裝置，其特征在于，所述安裝板（2）下表面對稱豎直固定安裝有安裝桿（9），所述濾筒（3）上表面對稱豎直開設有分別用于兩根安裝桿（9）底端插入的插槽（10）。

3.根據權利要求1所述的一種污水中微塑料去除裝置，其特征在于，所述鎖定組件包括兩根第一彈簧桿（11）和兩根鎖定桿（12），所述機體（1）側壁固定安裝有矩形板（13），兩根所述第一彈簧桿（11）分別固定安裝在矩形板（13）的左右側壁，所述第一彈簧桿（11）的一端固定安裝有安置板（14），兩根所述鎖定桿（12）分別固定安裝在兩塊安置板（14）的表面，所述機體（1）表面開設有兩個分別與兩個安裝槽相連通的通口，所述安裝板（2）左右側壁均開設有兩個用于鎖定桿（12）端部插入的鎖定口（15），兩根所述鎖定桿（12）分別滑動配置于兩個通口內。

4.根據權利要求1所述的一種污水中微塑料去除裝置，其特征在于，所述安裝板（2）上表面固定安裝有驅動電機（16），所述驅動電機（16）的輸出軸穿過安裝板（2）并固定安裝有轉桿（17），所述轉桿（17）表面呈圓周狀固定安裝有多根擾動桿（18），所述安裝板（2）上表面開設有進水口（19），所述安裝板（2）上表面固定安裝有通水管（20），所述通水管（20）籠罩進水口（19）。

5.根據權利要求3所述的一種污水中微塑料去除裝置，其特征在于，所述矩形板（13）上表面固定安裝有第二彈簧桿（21），所述第二彈簧桿（21）的頂端固定安裝有抵板（22），所述第一彈簧桿（11）上固定套接有固定板（23），所述固定板（23）頂端固定安裝有斜板（24），兩塊所述斜板（24）對稱設置，所述抵板（22）的下表面與兩塊斜板（24）的斜面面對面設置。

6.根據權利要求5所述的一種污水中微塑料去除裝置，其特征在于，所述機體（1）下表面開設有出水口（25），所述機體（1）下表面對稱固定安裝有兩對固定塊（26），每對所述固定塊（26）之間均水平轉動安裝有轉軸（27），所述轉軸（27）上固定套接有口蓋（28），兩根所述轉軸（27）通過傳動部件控制轉動。

7.根據權利要求6所述的一種污水中微塑料去除裝置，其特征在于，所述傳動部件包括兩個分別固定套接在兩根轉軸（27）上的齒輪（29）、兩根分別與兩個齒輪（29）嚙合連接的齒條桿（30）以及兩根抵壓桿（31），所述機體（1）表面固定安裝有兩個支塊，所述支塊表面開設有滑口，所述滑口內豎直滑動插設有滑桿（32），兩根所述滑桿（32）的底端分別與兩根齒條桿（30）的頂端固定連接，所述滑桿（32）頂端固定安裝有受力塊（33），所述滑桿（32）上套設有第二伸縮彈簧（34），所述第二伸縮彈簧（34）的兩端分別與受力塊（33）以及支塊固定連接，所述安裝板（2）表面通過連接桿固定安裝有連接塊（35），兩根所述抵壓桿（31）對稱固定安裝在連接塊（35）的下表面，且底端分別與兩個受力塊（33）的頂端位置對應。

8.根據權利要求1所述的一種污水中微塑料去除裝置，其特征在于，所述移動塊（6）的縱截面為三角形，所述移動塊（6）的斜面與機體（1）上表面面對面設置。

發明內容

本發明的目的是為了解決現有技術中以下缺點，現有的去除裝置經長時間的使用后，需要對其內部的濾筒進行清理或是更換，可由于現有的濾筒都是通過螺釘螺母固定件固定安裝在裝置內部，從而導致拆裝濾筒的時候步驟較為繁瑣，極其不便，而提出的一種污水中微塑料去除裝置。

為了實現上述目的，本發明采用了如下技術方案：一種污水中微塑料去除裝置，包括機體，所述機體上表面對稱豎直開設有安裝槽，所述機體上方設有U型的安裝板，所述安裝板的兩端分別豎直滑動插設在兩個安裝槽內，所述安裝板通過鎖定組件鎖定；所述安裝板下表面設有環狀的濾筒，所述安裝板下表面對稱固定安裝有安裝塊，所述安裝塊表面開設有插口，所述插口內滑動插設有插桿，所述插桿的一端固定安裝有移動塊，所述插桿上套設有第一伸縮彈簧，所述第一伸縮彈簧的兩端分別與安裝塊和移動塊固定連接，所述濾筒頂端處表面對稱開設有用于插桿端部穿過的穿口。

優選的，所述安裝板下表面對稱豎直固定安裝有安裝桿，所述濾筒上表面對稱豎直開設有分別用于兩根安裝桿底端插入的插槽。

優選的，所述鎖定組件包括兩根第一彈簧桿和兩根鎖定桿，所述機體側壁固定安裝有矩形板，兩根所述第一彈簧桿分別固定安裝在矩形板的左右側壁，所述第一彈簧桿的一端固定安裝有安置板，兩根所述鎖定桿分別固定安裝在兩塊安置板的表面，所述機體表面開設有兩個分別與兩個安裝槽相連通的通口，所述安裝板左右側壁均開設有兩個用于鎖定桿端部插入的鎖定口，兩根所述鎖定桿分別滑動配置于兩個通口內。

優選的，所述安裝板上表面固定安裝有驅動電機，所述驅動電機的輸出軸穿過安裝板并固定安裝有轉桿，所述轉桿表面呈圓周狀固定安裝有多根擾動桿，所述安裝板上表面開設有進水口，所述安裝板上表面固定安裝有通水管，所述通水管籠罩進水口。

優選的，所述矩形板上表面固定安裝有第二彈簧桿，所述第二彈簧桿的頂端固定安裝有抵板，所述第一彈簧桿上固定套接有固定板，所述固定板頂端固定安裝有斜板，兩塊所述斜板對稱設置，所述抵板的下表面與兩塊斜板的斜面面對面設置。

優選的，所述機體下表面開設有出水口，所述機體下表面對稱固定安裝有兩對固定塊，每對所述固定塊之間均水平轉動安裝有轉軸，所述轉軸上固定套接有口蓋，兩根所述轉軸通過傳動部件控制轉動。

優選的，所述傳動部件包括兩個分別固定套接在兩根轉軸上的齒輪、兩根分別與兩個齒輪嚙合連接的齒條桿以及兩根抵壓桿，所述機體表面固定安裝有兩個支塊，所述支塊表面開設有滑口，所述滑口內豎直滑動插設有滑桿，兩根所述滑桿的底端分別與兩根齒條桿的頂端固定連接，所述滑桿頂端固定安裝有受力塊，所述滑桿上套設有第二伸縮彈簧，所述第二伸縮彈簧的兩端分別與受力塊以及支塊固定連接，所述安裝板表面通過連接桿固定安裝有連接塊，兩根所述抵壓桿對稱固定安裝在連接塊的下表面，且底端分別與兩個受力塊的頂端位置對應。

優選的，所述移動塊的縱截面為三角形，所述移動塊的斜面與機體上表面面對面設置。

與現有技術相比，本發明的有益效果是：通過安裝塊、插桿以及移動塊之間的配合，可快速完成對濾筒以及機體之間的安裝和拆卸，避免了使用螺釘螺母固定件的繁瑣步驟，提高了清理、更換、拆裝濾筒的工作效率；當安裝板帶著濾筒上移的時候，代表對污水中微塑料的去處工作結束，這時需要將濾筒拆下進行清理或是更換，而當濾筒在上移的過程中，此時在傳動部件的作用下，位于機體底部的兩塊口蓋便會發生相對轉動，進入使得機體底部的出水口處于開啟的狀態，這時微塑料被去除的污水便會從出水口中自動流出，而當安裝板帶著濾筒下移的時候，此時兩塊口蓋又會自動轉動復位，使得出水口處于關閉的狀態，便于對處理后的污水進行排放，方便快捷。

（發明人：郭明新;黃巧靈）
