公布日：2024.04.19
申請日：2022.10.10
分類號：C02F1/40(2006.01)I
摘要
本申請?zhí)峁┝艘环N用于含油污水的微渦流聚結裝置，所述微渦流聚結裝置為中空結構，包括：多孔殼體；所述多孔殼體設置有連通所述微渦流聚結裝置內外的導流孔；聚結填料，所述聚結填料設置在所述中空結構中，所述導流孔最長的直徑小于所述聚結填料最短直徑。所述裝置同時采用微渦流碰撞聚結和潤濕聚結兩種聚結機理，提升了聚結效率，能夠對含油污水高效、穩定、長期聚結處理。同時避免了裝置易板結堵塞、操作復雜等問題，并具有一定的去除懸浮物能力。所述裝置在水流的作用下轉動，內部聚結填料也轉動碰撞，將油泥和懸浮物脫離去除，完成了在水流作用下的自清潔，保證了所述裝置可長期使用。
權利要求書
1.一種微渦流聚結裝置，其特征在于，所述微渦流聚結裝置為中空結構，包括：多孔殼體；所述多孔殼體設置有連通所述微渦流聚結裝置內外的導流孔；聚結填料，所述聚結填料設置在所述中空結構中，所述導流孔最長的直徑小于所述聚結填料最短直徑。
2.根據權利要求1所述的微渦流聚結裝置，其特征在于，所述導流孔占所述多孔殼體面積的30％至80％。
3.根據權利要求1所述的微渦流聚結裝置，其特征在于，所述微渦流聚結裝置為球體，所述微渦流聚結裝置的外徑與所述多孔殼體的厚度比為(100至300):(1至6)；所述微渦流聚結裝置的外徑與所述導流孔的直徑長度比為(100至300):(15至40)。
4.根據權利要求1至3中任一項所述的微渦流聚結裝置，其特征在于，所述微渦流聚結裝置的外徑與所述聚結填料的外徑的長度比為1:(0.125至0.5)。
5.根據權利要求1至3中任一項所述的微渦流聚結裝置，其特征在于，所述聚結填料選自鮑爾環填料、階梯環填料、矩鞍環填料、多面空心球填料、空心球填料、多孔球填料、拉西環填料、異鞍環填料和齒輪環填料中的任意一種或更多種。
6.根據權利要求1至3中任一項所述的微渦流聚結裝置，其特征在于，微渦流聚結裝置的材料平均密度為0.90×103kg/m3至1.1×103kg/m3。
7.一種油水分離方法，其特征在于，使用權利要求1至6中任一項所述的微渦流聚結裝置。
8.根據權利要求7所述的方法，其特征在于，所述微渦流聚結裝置設置于容器內，含油水從所述裝置的底部流入，從頂部流出；或含油污水從所述裝置的頂部流入，從底部流出。
9.根據權利要求7或8所述的方法，其特征在于，所述微渦流聚結裝置設置于容器內，所述容器的水力停留時間為2min至20min；優選地，所述容器的水力停留時間為5min至10min；可選地，所述微渦流聚結裝置設置于容器內，所述容器的空床流速為10m/h至360m/h；優選地，所述容器的空床流速為25m/h至90m/h。
10.一種裝填有權利要求1至6中任一項所述的微渦流聚結裝置的設備。
發明內容
本概述并非是為了限制權利要求的保護范圍。
本申請?zhí)峁┝艘环N微渦流聚結裝置，所述微渦流聚結裝置為中空結構，包括：
多孔殼體；所述多孔殼體設置有連通所述微渦流聚結裝置內外的導流孔；
聚結填料，所述聚結填料設置在所述中空結構中，
所述導流孔最長的直徑小于所述聚結填料最短直徑。
在本申請?zhí)峁┑囊环N實施方式中，所述導流孔占所述多孔殼體面積的30％至80％。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置為球體；在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述多孔殼體的厚度比為(100至300):(1至6)；在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述導流孔的直徑長度比為(100至300):(15至40)。
在本申請?zhí)峁┑囊环N實施方式中，一個所述微渦流聚結裝置中的多個聚結填料在多孔殼體內有旋轉活動的空間。
在本申請?zhí)峁┑囊环N實施方式中，多孔殼體的材質可以選自ABS材料、改性ABS材料、聚丙烯材料、改性聚丙烯材料和聚乙烯等塑料材料中的任意一種或更多種。
在本申請?zhí)峁┑囊环N實施方式中，聚結填料的材質可以選自ABS材料、改性ABS材料、聚丙烯材料、改性聚丙烯材料和聚乙烯等塑料材料中的任意一種或更多種。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述聚結填料的外徑的長度比為1:(0.125至0.5)。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑可以為100mm至300mm。
在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料的外徑可以為25mm至75mm。在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料的外徑大于所述導流孔直徑。
在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料選自鮑爾環填料、階梯環填料、矩鞍環填料、多面空心球填料、空心球填料、多孔球填料、拉西環填料、異鞍環填料和齒輪環填料中的任意一種或更多種。
在本申請?zhí)峁┑囊环N實施方式中，微渦流聚結裝置的材料平均密度為0.90×103kg/m3至1.1×103kg/m3。
又一方面，本申請?zhí)峁┝艘环N油水分離方法，使用上述的微渦流聚結裝置。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置設置于容器內，含油水從所述裝置的底部流入，從頂部流出；或含油污水從所述裝置的頂部流入，從底部流出。

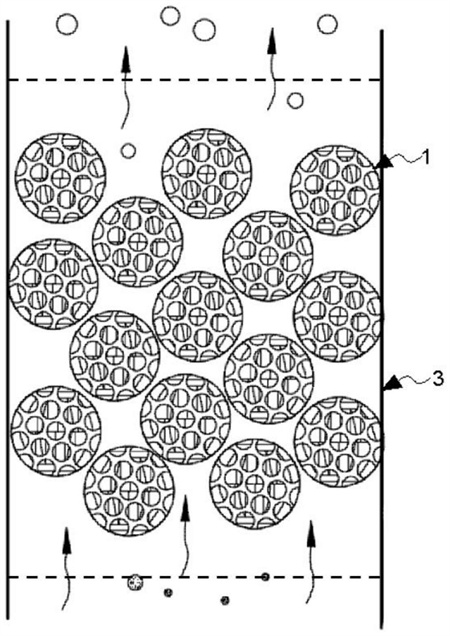

在本申請?zhí)峁┑囊环N實施方式中，用于放置若干個微渦流聚結裝置的設備腔室(容器)，腔室呈豎向圓筒或豎向長方體筒，腔內上部和下部設置網格，用于限定若干個微渦流聚結裝置的工作空間。含油污水從設備底部進水，流經微渦流聚結裝置，采出水中的油粒經過微渦流碰撞和潤濕聚結而逐漸變大，水流在腔內上部的出水口流出。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置設置于容器內，所述容器的水力停留時間為2min至20min；在本申請?zhí)峁┑囊环N實施方式中，所述容器的水力停留時間為5min至10min。所述水力停留時間為水流通過微渦流聚結裝置的有效停留時間。
在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置設置于容器內，所述容器的空床流速為10m/h至360m/h；在本申請?zhí)峁┑囊环N實施方式中，所述容器的空床流速為25m/h至90m/h。
又一方面，本申請?zhí)峁┝搜b填有上述的微渦流聚結裝置的設備。
（發明人：謝衛紅;朱景義;趙大維;李冰;李慶;熊新強;王麗榮;王忠祥）
