公布日：2024.04.19

申請日：2022.10.10

分類號：C02F1/52(2006.01)I;C02F1/40(2006.01)I;C02F103/10(2006.01)N

摘要

本申請?zhí)峁┝艘环N含油污水處理裝置，所述含油污水處理裝置包括：依次連通的微渦流聚結腔、豐字型斜板段和混凝分離腔；豐字型斜板段包括豐字型斜板，所述豐字型斜板包括翼片和支撐翼片的支撐板；所述翼片被配置成阻礙豐字型斜板段中的流體沿著所述支撐板的長度方向流動。所述裝置為壓力式，從源頭上削減了VOCs排放，減少了處理設備級數，并充分利用了來水的壓力能，節約了能耗和投資。通過利用微渦流聚結裝置，混凝反應結構和兩段豐字型斜板段，高效處理含油污水(例如油田采出水)，去除水中含油和懸浮固體。通過特定的結構，大幅降低設備長度，使得設備在實際使用布置中更靈活，降低對占地空間的長度要求。

權利要求書

1.一種含油污水處理裝置，其特征在于，包括：依次連通的微渦流聚結腔、豐字型斜板段和混凝分離腔；所述豐字型斜板段包括豐字型斜板，所述豐字型斜板包括翼片和支撐翼片的支撐板；所述翼片被配置成阻礙豐字型斜板段中的流體沿著所述支撐板的長度方向流動。

2.根據權利要求1所述的含油污水處理裝置，其特征在于，所述豐字型斜板的被配置成流經豐字型斜板的流體運動方向與水平面成45°至80°。

3.根據權利要求1所述的含油污水處理裝置，其特征在于，包括：微渦流聚結腔，所述微渦流聚結腔中包括微渦流聚結裝置；混凝分離腔，所述混凝分離腔包括絮凝結構填料；第一豐字型斜板段，包括第一豐字型斜板，所述第一豐字型斜板包括第一翼片和第一支撐板；第二豐字型斜板段，包括第二豐字型斜板，所述第二豐字型斜板包括第二翼片和第二支撐板；所述第一翼片被配置成阻礙第一豐字型斜板段中的流體沿著第一支撐板的長度方向流動；所述第二翼片被配置成阻礙第二豐字型斜板段中的流體沿著第二支撐板的長度方向流動；所述微渦流聚結腔、第一豐字型斜板段、混凝分離腔和第二豐字型斜板段依次連通。

4.根據權利要求1至3中任一項所述的含油污水處理裝置，其特征在于，相鄰的所述第一翼片的間距與所述第一翼片高度的比為(10至60):(10至60)；所述第一翼片的高度與相鄰兩個所述第一支撐板間距的比為(10至60):(40至150)。

5.根據權利要求1至3中任一項所述的含油污水處理裝置，其特征在于，相鄰的所述第二翼片的間距與所述第二翼片高度的比為(10至60):(10至60)；所述第二翼片的高度與相鄰兩個所述第二支撐板間距的比為(10至60):(40至150)。

6.根據權利要求3所述的含油污水處理裝置，其特征在于，所述微渦流聚結腔中的微渦流聚結裝置為裝有聚結填料的微渦流聚結球，所述微渦流聚結球的外徑與所述聚結填料的外徑的長度比為1:(0.125至0.5)；可選地，所述微渦流聚結腔中的微渦流聚結球的直徑為100mm至300mm，內裝有直徑為25mm至75mm的聚結填料；可選地，所述微渦流聚結腔中的微渦流聚結裝置的材料的平均密度為0.90×103kg/m3至1.1×103kg/m3；所述混凝反應腔中的絮凝結構填料為絮凝結構填料，所述混凝反應腔中的絮凝結構填料的尺寸為100mm至300mm，所述混凝反應腔中的絮凝結構填料的材料的密度為1.0×103kg/m3至1.1×103kg/m3。

7.根據權利要求3或6所述的含油污水處理裝置，其特征在于，所述采出水處理裝置包括第一腔室和第二腔室，所述第一腔室包括微渦流聚結腔和第一豐字型斜板段，所述第二腔室包括混凝反應腔和第二豐字型斜板段。

8.根據權利要求7所述的含油污水處理裝置，其特征在于，所述微渦流聚結腔中的流體運動方向與水平面垂直；或，所述混凝分離腔中的流體運動方向與所述水平面垂直；或，所述微渦流聚結腔和所述混凝分離腔中的流體運動方向與所述水平面垂直。

9.根據權利要求7所述的含油污水處理裝置，其特征在于，所述含油污水處理裝置還包括緩沖腔，所述緩沖腔中包括緩沖區；所述第一腔室、所述第二腔室和所述緩沖腔組合形成罐狀結構。

10.一種含油污水處理方法，使用權利要求3至9中任一項所述的含油污水處理裝置，其特征在于，包括：所述微渦流聚結腔的停留時間為2min至20min，優選地，所述微渦流聚結腔的停留時間為5min至10min；所述第一豐字型斜板段的停留時間為10min至60min，優選地，所述第一豐字型斜板段的停留時間為20min至40min；所述混凝反應腔的停留時間為1min至20min，優選地，所述混凝反應腔的停留時間為5min至10min；所述第二豐字型斜板段的停留時間為10min至60min，優選地，所述第二豐字型斜板段的停留時間為20min至40min；任選地，所述含油污水處理裝置還包括緩沖腔，所述緩沖腔中包括緩沖區，所述緩沖區的停留時間為5min至30min，優選地，所述緩沖區的停留時間為10min至15min。

發明內容

以下是對本文詳細描述的主題的概述。本概述并非是為了限制權利要求的保護范圍。

本申請示例性實施例提供了一種含油污水處理裝置，包括：

依次連通的微渦流聚結腔、豐字型斜板段和混凝分離腔；

豐字型斜板段包括豐字型斜板，所述豐字型斜板包括翼片和支撐翼片的支撐板；

所述翼片被配置成阻礙豐字型斜板段中的流體沿著所述支撐板的長度方向流動。

在本申請?zhí)峁┑囊环N實施方式中，所述豐字型斜板的被配置成流經豐字型斜板的流體運動方向與水平面成45°至80°。

在本申請?zhí)峁┑囊环N實施方式中，所述的含油污水處理裝置，包括：

微渦流聚結腔，所述微渦流聚結腔中包括微渦流聚結裝置；

混凝分離腔，所述混凝分離腔包括絮凝結構填料；

第一豐字型斜板段，包括第一豐字型斜板，所述第一豐字型斜板包括第一翼片和第一支撐板；

第二豐字型斜板段，包括第二豐字型斜板，所述第二豐字型斜板包括第二翼片和第二支撐板；

所述第一翼片被配置成阻礙第一豐字型斜板段中的流體沿著第一支撐板的長度方向流動；

所述第二翼片被配置成阻礙第二豐字型斜板段中的流體沿著第二支撐板的長度方向流動；

所述微渦流聚結腔、第一豐字型斜板段、混凝分離腔和第二豐字型斜板段依次連通。

在本申請?zhí)峁┑囊环N實施方式中，相鄰的所述第一翼片的間距與所述第一翼片高度(所述第一翼片的高度為所述第一翼片的垂直于所述第一支撐板的長度方向的長度)的比為(10至60):(10至60)；在本申請?zhí)峁┑囊环N實施方式中，所述第一翼片高度可以為10mm至60mm。

在本申請?zhí)峁┑囊环N實施方式中，所述第一翼片的高度與相鄰兩個所述第一支撐板間距的比為(10至60):(40至150)。

在本申請?zhí)峁┑囊环N實施方式中，相鄰的所述第二翼片的間距與所述第二翼片高度(所述第二翼片的高度為所述第二翼片的垂直于所述第二支撐板的長度方向的長度)的比為(10至60):(10至60)；在本申請?zhí)峁┑囊环N實施方式中，所述第二翼片高度可以為10mm至60mm。

在本申請?zhí)峁┑囊环N實施方式中，所述第二翼片的高度與相鄰兩個所述第二支撐板間距的比為(10至60):(40至150)。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔中的微渦流聚結裝置為裝有聚結填料的微渦流聚結球，所述微渦流聚結球的外徑與所述聚結填料的外徑的長度比為1:(0.125至0.5)。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔中的微渦流聚結球的直徑為100mm至300mm，內裝有直徑為25mm至75mm的聚結填料。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔中的微渦流聚結裝置的材料的平均密度為0.90×103kg/m3至1.1×103kg/m3。

在本申請?zhí)峁┑囊环N實施方式中，所述混凝反應腔中的絮凝結構填料為球型，所述混凝反應腔中的絮凝結構填料的尺寸為100mm至300mm；在本申請?zhí)峁┑囊环N實施方式中，所述混凝反應腔中的絮凝結構填料的材料的密度為1.0×103kg/m3至1.1×103kg/m3。

在本申請?zhí)峁┑囊环N實施方式中，所述采出水處理裝置包括第一腔室和第二腔室，所述第一腔室包括微渦流聚結腔和第一豐字型斜板段，所述第二腔室包括混凝反應腔和第二豐字型斜板段。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔中的流體運動方向與水平面垂直。

在本申請?zhí)峁┑囊环N實施方式中，所述混凝分離腔中的流體運動方向與所述水平面垂直。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔和所述混凝分離腔中的流體運動方向與所述水平面垂直。

在本申請?zhí)峁┑囊环N實施方式中，所述含油污水處理裝置還包括緩沖腔，所述緩沖腔中包括緩沖區；所述第一腔室、所述第二腔室和所述緩沖腔組合形成罐狀結構。

又一方面，本申請實例性實施例提供了一種含油污水處理方法，使用上述的含油污水處理裝置，包括：

所述微渦流聚結腔的停留時間為2min至20min，在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結腔的停留時間為5min至10min；

所述第一豐字型斜板段的停留時間為10min至60min，在本申請?zhí)峁┑囊环N實施方式中，所述第一豐字型斜板段的停留時間為20min至40min；

所述混凝反應腔的停留時間為1min至20min，在本申請?zhí)峁┑囊环N實施方式中，所述混凝反應腔的停留時間為5min至10min；

所述第二豐字型斜板段的停留時間為10min至60min，在本申請?zhí)峁┑囊环N實施方式中，所述第二豐字型斜板段的停留時間為20min至40min；

在本申請?zhí)峁┑囊环N實施方式中，所述含油污水處理裝置還包括緩沖腔，所述緩沖腔中包括緩沖區，所述緩沖區的停留時間為5min至30min，優選地，所述緩沖區的停留時間為10min至15min。

所述微渦流聚結球?yàn)橹锌战Y(jié)構，包括：

多孔殼體；所述多孔殼體設置有連通所述微渦流聚結裝置內外的導流孔；

聚結填料，所述聚結填料設置在所述中空結構中，

所述導流孔最長的直徑小于所述聚結填料最短直徑。

在本申請?zhí)峁┑囊环N實施方式中，所述導流孔占所述多孔殼體面積的30％至80％。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置為球體；在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述多孔殼體的厚度比為(100至300):(1至6)；在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述導流孔的直徑長度比為(100至300):(15至40)。

在本申請?zhí)峁┑囊环N實施方式中，一個所述微渦流聚結裝置中的多個聚結填料在多孔殼體內有旋轉活動的空間。

在本申請?zhí)峁┑囊环N實施方式中，多孔殼體的材質可以選自ABS材料、改性ABS材料、聚丙烯材料、改性聚丙烯材料和聚乙烯等塑料材料中的任意一種或更多種。

在本申請?zhí)峁┑囊环N實施方式中，聚結填料的材質可以選自ABS材料、改性ABS材料、聚丙烯材料、改性聚丙烯材料和聚乙烯等塑料材料中的任意一種或更多種。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑與所述聚結填料的外徑的長度比為1:(0.125至0.5)。

在本申請?zhí)峁┑囊环N實施方式中，所述微渦流聚結裝置的外徑可以為100mm至300mm。

在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料的外徑可以為25mm至75mm。在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料的外徑大于所述導流孔直徑。

在本申請?zhí)峁┑囊环N實施方式中，所述聚結填料選自鮑爾環填料、階梯環填料、矩鞍環填料、多面空心球填料、空心球填料、多孔球填料、拉西環填料、異鞍環填料和齒輪環填料中的任意一種或更多種。

在本申請?zhí)峁┑囊环N實施方式中，微渦流聚結裝置的材料平均密度為0.90×103kg/m3至1.1×103kg/m3。

又一方面，本申請?zhí)峁┝松鲜鲐S字型斜板在含油污水處理中的應用。

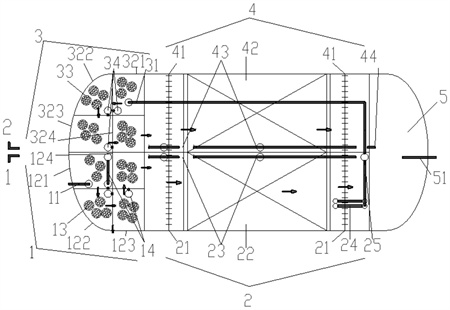

本申請?zhí)峁┝艘环N含油污水處理裝置，使用微渦流聚結腔、混凝反應腔和兩段豐字型除油除懸浮固體斜板段處理保障出水水質達標，結構上采用左右腔室結構，大大縮短了設備長度，降低了設備的整體長徑比和占地面積，且內部創新性的使用了豐字型斜板，較傳統斜板工藝強化了除油除懸浮固體效果。適用于小區塊及海上油田等用地緊張場景，同時也使得整體含油污水(例如油田采出水處理)效果相較于傳統工藝具有顯著的提升。

本申請?zhí)峁┑募夹g(shù)方案的有益效果包括：

1)設備整體為壓力式，從源頭上削減了VOCs排放，減少了處理設備級數，并充分利用了來水的壓力能，節約了能耗和投資。

2)設備利用微渦流聚結裝置，混凝反應結構和兩段豐字型斜板段，高效處理含油污水，去除水中含油和懸浮固體。

3)通過使用左右腔室結構，大幅降低設備長度，使得設備在實際使用布置中更靈活，降低對占地空間的長度要求。

4)設備整體停留時間與常規水處理流程的多個設備相比縮短了60％，且削減了VOCs排放，減少了環境污染。

本申請的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本申請而了解。本申請的其他優點可通過在說明書中所描述的方案來發明實現和獲得。

（發明人：謝衛紅;朱景義;趙大維;李冰;李慶;熊新強;王麗榮;王忠祥）
