公布日：2024.04.26
申請日：2024.03.22
分類號：C02F9/00(2023.01)I;B01D33/333(2006.01)I;B01D33/76(2006.01)I;B01D35/16(2006.01)I;B01D33/80(2006.01)I;B01D33/44(2006.01)I;C02F1/00(2023.01)N;
C02F3/30(2023.01)N;C02F3/32(2023.01)N
摘要
本發明涉及污水處理技術領域，具體公開了一種無臭型污水處理設備及污水處理方法，包括：格柵箱、出水管、格柵機和儲集箱，格柵箱內存有污水，出水管連接在格柵箱上，格柵機連接在格柵箱內，格柵機對污水進行過濾，出水管將過濾完的污水輸送至下一處理箱內，儲集箱連接在格柵箱上，格柵機將過濾出的殘渣運輸至儲集箱內，啟動板帶動接觸板轉動，使接觸板與開關接觸，進而啟動清理組件，進而可以對格柵機的耙齒進行清理，防止格柵機上的耙齒被條狀物的垃圾堵塞，保證污水能夠正常流動。
權利要求書

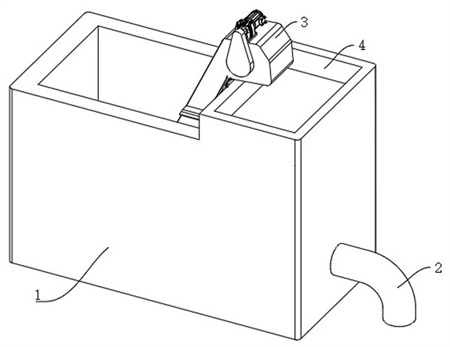

1.一種無臭型污水處理設備，包括：格柵箱（1）、出水管（2）、格柵機（3）和儲集箱（4），所述格柵箱（1）內存有污水，所述出水管（2）連接在格柵箱（1）上，所述格柵機（3）連接在格柵箱（1）內，所述格柵機（3）對污水過濾，所述出水管（2）將過濾完的污水輸送至下一處理箱內，所述儲集箱（4）連接在格柵箱（1）上，所述格柵機（3）將過濾出的殘渣運輸至儲集箱（4）內；其特征在于：還包括：觸發組件（7），所述觸發組件（7）連接在格柵箱（1）內，當格柵機（3）的耙齒（8）被纏繞或格柵箱（1）內堆積淤泥，所述格柵箱（1）內水位上升，從而啟動觸發組件（7）；清理組件（6），所述清理組件（6）連接在格柵機（3）上，所述格柵機（3）上的耙齒（8）被纏繞時，所述觸發組件（7）在水位上升后啟動清理組件（6），所述清理組件（6）將格柵機（3）上的耙齒（8）清理；抓挖組件（5），所述抓挖組件（5）連接在格柵機（3）上，所述清理組件（6）啟動后，所述格柵箱（1）內的水位持續上升，所述抓挖組件（5）被觸發組件（7）啟動，進而對格柵箱（1）底部的碎石、淤泥去除；所述觸發組件（7）包括固定柱（71）、氣囊（72）、移動件（73）和觸發件（74），所述固定柱（71）連接在格柵箱（1）內，所述氣囊（72）設在固定柱（71）頂端，所述移動件（73）連接在固定柱（71）上，且所述氣囊（72）與移動件（73）連接，所述觸發件（74）連接在固定柱（71）上；所述移動件（73）包括保護套（731）、彈簧（732）和放置槽（733），所述保護套（731）與固定柱（71）相連接，所述彈簧（732）設在保護套（731）內，所述放置槽（733）開設在固定柱（71）上，且所述彈簧（732）連接在放置槽（733）內；所述觸發件（74）包括滑槽（741）、啟動板一（742）、啟動板二（9）；接觸板一（743）、接觸板二（744）、接觸板三（745）、接觸板四（746），所述滑槽（741）開設在固定柱（71）上，且所述滑槽（741）與保護套（731）滑動連接，所述啟動板一（742）和啟動板二（9）分別連接在保護套（731）上，所述接觸板一（743）、接觸板二（744）、接觸板三（745）、接觸板四（746）均連接在滑槽（741）上；所述清理組件（6）包括電機（61）和清理件（62），所述電機（61）連接在格柵機（3）上，所述清理件（62）連接在電機（61）的輸出軸上，所述清理件（62）對格柵機（3）上的耙齒（8）清理；所述清理件（62）包括轉軸（621）和裁剪刀（622），所述轉軸（621）連接在電機（61）的輸出軸上，所述裁剪刀（622）連接在轉軸（621）上，所述轉軸（621）帶動裁剪刀（622）轉動；所述抓挖組件（5）包括過濾機（51）、凹槽（52）、連接件（53）和驅動件（54），所述過濾機（51）連接在格柵機（3）上，所述凹槽（52）開設在過濾機（51）上，所述連接件（53）設在凹槽（52）上，所述驅動件（54）設在凹槽（52）內，且所述驅動件（54）與連接件（53）相連接；所述連接件（53）包括電動伸縮桿（531）、齒輪一（532）和兩個齒輪二（533），所述電動伸縮桿（531）連接在凹槽（52）內上，所述齒輪一（532）連接在電動伸縮桿（531）上，兩個所述齒輪二（533）連接在驅動件（54）上用于驅動過濾機（51）工作，且兩個所述齒輪二（533）均與齒輪一（532）相嚙合；所述驅動件（54）包括若干個轉動軸（541）、兩個齒輪三（542）、兩個齒輪四（543）和鏈條（544），若干個所述轉動軸（541）連接在凹槽（52）內，兩個所述齒輪三（542）連接在其中兩個轉動軸（541）上，兩個所述齒輪四（543）連接在另外兩個轉動軸（541）上，兩個所述鏈條（544）分別套設在齒輪三（542）、齒輪四（543）上。
2.一種應用權利要求1中所述無臭型污水處理設備的污水處理方法，包括以下步驟：步驟一，預處理，預處理階段主要目的是去除污水中的大顆粒物質和懸浮物，通過格柵機（3）對水中的大顆粒物質和懸浮物進行過濾，根據格柵箱（1）內的水位變化，啟動觸發組件（7），進而觸發組件（7）觸發清理組件（6），清理組件（6）對格柵機（3）上的耙齒（8）進行清理，觸發組件（7）觸發抓挖組件（5），抓挖組件（5）對格柵箱（1）底部的淤泥進行清理，以減少對后續處理過程的干擾；步驟二，生物處理，生物處理階段是污水處理的核心部分，利用好氧微生物將有機物質氧化為二氧化碳和水；利用厭氧微生物將有機物質分解為甲烷和二氧化碳；利用水生植物吸收污水中的營養物質，凈化水質，主要通過微生物的作用將污水中的有機物質轉化為無害物質，無臭型污水處理設備在生物處理階段通常會采用一些生物濾池，有效去除污水中的臭味；步驟三，后處理，經過生物處理后的污水仍然可能含有一些殘留的有機物質和微生物通過使用消毒、過濾等方式，對經過生物處理后的污水進行進一步的處理，以達到排放標準。
發明內容
本發明的目的在于提供一種無臭型污水處理設備及污水處理方法，以解決上述在過濾過程中碎石、塑料等殘渣會纏繞在格柵機上，進而碎石、塑料等殘渣可能會堵塞格柵機的過水口，導致水流不暢問題。
為實現上述目的，本發明提供如下技術方案：一種無臭型污水處理設備，包括：格柵箱、出水管、格柵機和儲集箱，格柵箱內存有污水，出水管連接在格柵箱上，格柵機連接在格柵箱內，格柵機對污水過濾，出水管將過濾完的污水輸送至下一處理箱內，儲集箱連接在格柵箱上，格柵機將過濾出的殘渣運輸至儲集箱內；
還包括：
觸發組件，觸發組件連接在格柵箱內，當格柵機的耙齒被纏繞或格柵箱內堆積淤泥，格柵箱內水位上升，從而啟動觸發組件；
清理組件，清理組件連接在格柵機上，格柵機上的耙齒被纏繞時，觸發組件在水位上升后啟動清理組件，清理組件將格柵機上的耙齒清理；
抓挖組件，抓挖組件連接在格柵機上，清理組件啟動后，格柵箱內的水位持續上升，抓挖組件被觸發組件啟動，進而對格柵箱底部的碎石、淤泥去除。
其中，觸發組件包括固定柱、氣囊、移動件和觸發件，固定柱連接在格柵箱內，氣囊設在固定柱頂端，移動件連接在固定柱上，且氣囊與移動件連接，觸發件連接在固定柱上。
其中，移動件包括保護套、彈簧和放置槽，保護套與固定柱相連接，彈簧設在保護套內，放置槽開設在固定柱上，且彈簧連接在放置槽內。
其中，觸發件包括滑槽、啟動板一、啟動板二；接觸板一、接觸板二、接觸板三、接觸板四，滑槽開設在固定柱上，且滑槽與保護套滑動連接，啟動板一和啟動板二分別連接在保護套上，接觸板一、接觸板二、接觸板三、接觸板四均連接在滑槽上。
其中，清理組件包括電機和清理件，電機連接在格柵機上，清理件連接在電機的輸出軸上，清理件對格柵機上的耙齒清理。
其中，清理件包括轉軸和裁剪刀，轉軸連接在電機的輸出軸上，裁剪刀連接在轉軸上，轉軸帶動裁剪刀轉動。
其中，抓挖組件包括過濾機、凹槽、連接件和驅動件，過濾機連接在格柵機上，凹槽開設在過濾機上，連接件設在凹槽上，驅動件設在凹槽內，且驅動件與連接件相連接。
其中，連接件包括電動伸縮桿、齒輪一和兩個齒輪二，電動伸縮桿連接在凹槽內上，齒輪一連接在電動伸縮桿上，兩個齒輪二連接在驅動件上用于驅動過濾機工作，且兩個齒輪二均與齒輪一相嚙合。
其中，驅動件包括若干個轉動軸、兩個齒輪三、兩個齒輪四和鏈條，若干個轉動軸連接在凹槽內，兩個齒輪三連接在其中兩個轉動軸上，兩個齒輪四連接在另外兩個轉動軸上，兩個鏈條分別套設在齒輪三、齒輪四上。
一種無臭型污水處理設備的污水處理方法，包括以下步驟：
步驟一，預處理，預處理階段主要目的是去除污水中的大顆粒物質和懸浮物，通過格柵機對水中的大顆粒物質和懸浮物進行過濾，根據格柵箱內的水位變化，啟動觸發組件，進而觸發組件觸發清理組件對格柵機上的耙齒進行清理，觸發組件觸發抓挖組件對格柵箱底部的淤泥進行清理，以減少對后續處理過程的干擾；
步驟二，生物處理，生物處理階段是污水處理的核心部分，利用好氧微生物將有機物質氧化為二氧化碳和水；利用厭氧微生物將有機物質分解為甲烷和二氧化碳；利用水生植物吸收污水中的營養物質，凈化水質，主要通過微生物的作用將污水中的有機物質轉化為無害物質，無臭型污水處理設備在生物處理階段通常會采用一些生物濾池，有效去除污水中的臭味；
步驟三，后處理，經過生物處理后的污水仍然可能含有一些殘留的有機物質和微生物通過使用消毒、過濾等方式，對經過生物處理后的污水進行進一步的處理，以達到排放標準。
本發明至少具備以下有益效果：通過設置滑槽、啟動板一、接觸板一、接觸板二、接觸板三、接觸板四，滑槽開設在固定柱上，且滑槽與保護套滑動連接，啟動板一和啟動板二分別連接在保護套上，接觸板一、接觸板二、接觸板三、接觸板四均連接在滑槽上，接觸板一、接觸板二、接觸板三、接觸板四通過扭簧連接在滑槽上，接觸板三一端通過扭簧連接有接觸板五，接觸板四一端通過扭簧連接有接觸板六，啟動板一通過扭簧轉動連接在保護套上，啟動板一底端連接有阻擋板一，阻擋板一防止啟動板一向下轉動，接觸板一底端連接有阻擋板二，阻擋二防止接觸板一向下轉動，接觸板二底端連接有阻擋板三，阻擋板三防止接觸板二向下轉動，接觸板三頂端連接有阻擋板四，阻擋板四防止接觸板三向上轉動，接觸板四底端連接有阻擋板五，阻擋板五防止安裝板向下轉動，接觸板三和接觸板五底端設有阻擋板六，且阻擋板六與接觸板三固定連接，阻擋板六防止接觸板五向下轉動，接觸板四和接觸板六之間連接有阻擋板七，阻擋板七與接觸板四固定連接，阻擋板七防止接觸板六向上轉動，接觸板一、接觸板二和接觸板四頂端設有開關，接觸板三底端設有開關，啟動板一帶動接觸板一轉動，使接觸板一與開關接觸，進而啟動清理組件，進而可以對格柵機的耙齒進行清理，防止格柵機上的耙齒被條狀物的垃圾堵塞，保證污水能夠正常流動。
（發明人：高緒濤;鞠慶玲;劉啟凱）
