公布日：2023.11.03
申請日：2023.08.17
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01D29/03(2006.01)I;B01D35/00(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及高濃度有機廢水處理技術領域，且公開了一種高濃度有機廢水處理設備，包括桶體，所述桶體內壁環形固定連接有四個固定柱，所述桶體內部設置有過濾網，所述過濾網頂部中軸處固定連接有隔板，所述過濾網下端設置有防護機構。本發明通過將過濾網和隔板放入桶體內部即可通過過濾網的過濾使初步過濾的廢水經過水管排出，其中過濾網的直徑小于桶體的直徑，可以避免過濾網被桶體內部的雜質堵塞，在隔板的配合下可以方便對廢水過濾后排出，通過在過濾網和隔板豎直下移的過程中可以帶動擠壓桿擠壓支撐架，使支撐架帶動連接膜一偏轉直至支撐架與桶體內壁底部接觸，從而可以方便將大部分絮凝后的沉淀物進行覆蓋，避免雜質分散。
權利要求書

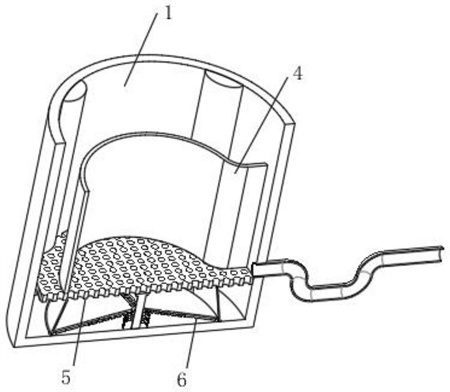

1.一種高濃度有機廢水處理設備，包括桶體(1)，其特征在于：所述桶體(1)內壁環形固定連接有四個固定柱(2)，所述桶體(1)內部設置有過濾網(5)，所述過濾網(5)頂部中軸處固定連接有隔板(4)，所述過濾網(5)下端設置有防護機構(6)，所述桶體(1)外表面連接有水管(3)，所述水管(3)左端位于過濾網(5)的上端。
2.根據權利要求1所述的一種高濃度有機廢水處理設備，其特征在于：所述隔板(4)和過濾網(5)的右端均與桶體(1)內壁接觸，所述過濾網(5)外表面開設有連接槽(51)，所述過濾網(5)通過連接槽(51)和固定柱(2)與桶體(1)滑動連接。
3.根據權利要求1所述的一種高濃度有機廢水處理設備，其特征在于：所述防護機構(6)包括固定桿(62)，所述固定桿(62)頂部與過濾網(5)底部固定連接，所述固定桿(62)外表面設置有固定環(63)，所述固定環(63)外表面設置有四個支撐件(64)和連接膜一(65)，四個所述支撐件(64)外表面均設置有連接桿(66)，四個所述連接桿(66)兩端均固定連接有連接膜二(67)，所述固定桿(62)外表面套有彈簧(68)，所述固定桿(62)外表面設置有四個擠壓桿(61)。
4.根據權利要求3所述的一種高濃度有機廢水處理設備，其特征在于：所述支撐件(64)包括支撐架(641)，所述支撐架(641)通過轉軸與固定環(63)轉動連接，所述支撐架(641)內部開設有開孔(642)，所述支撐架(641)上表面開設有開槽一(643)和開槽二(644)，所述開槽一(643)與開槽二(644)連通，所述開槽二(644)內部設置有滾珠(645)。
5.根據權利要求4所述的一種高濃度有機廢水處理設備，其特征在于：所述支撐架(641)通過轉軸與連接桿(66)轉動連接，所述滾珠(645)與連接桿(66)表面接觸。
6.根據權利要求4所述的一種高濃度有機廢水處理設備，其特征在于：所述彈簧(68)下端與桶體(1)內壁底部接觸，所述彈簧(68)上端與支撐架(641)表面接觸，所述固定環(63)與固定桿(62)滑動套接。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種高濃度有機廢水處理設備，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種高濃度有機廢水處理設備，包括桶體，所述桶體內壁環形固定連接有四個固定柱，所述桶體內部設置有過濾網，所述過濾網頂部中軸處固定連接有隔板，所述過濾網下端設置有防護機構，所述桶體外表面連接有水管，所述水管左端位于過濾網的上端。
優選的，所述隔板和過濾網的右端均與桶體內壁接觸，所述過濾網外表面開設有連接槽，所述過濾網通過連接槽和固定柱與桶體滑動連接。
優選的，所述防護機構包括固定桿，所述固定桿頂部與過濾網底部固定連接，所述固定桿外表面設置有固定環，所述固定環外表面設置有四個支撐件和連接膜一，四個所述支撐件外表面均設置有連接桿，四個所述連接桿兩端均固定連接有連接膜二，所述固定桿外表面套有彈簧，所述固定桿外表面設置有四個擠壓桿。
優選的，所述支撐件包括支撐架，所述支撐架通過轉軸與固定環轉動連接，所述支撐架內部開設有開孔，所述支撐架上表面開設有開槽一和開槽二，所述開槽一與開槽二連通，所述開槽二內部設置有滾珠。
優選的，所述支撐架通過轉軸與連接桿轉動連接，所述滾珠與連接桿表面接觸。
優選的，所述彈簧下端與桶體內壁底部接觸，所述彈簧上端與支撐架表面接觸，所述固定環與固定桿滑動套接。
與現有技術相比，本發明提供了一種高濃度有機廢水處理設備，具備以下有益效果：
1、本發明通過將過濾網和隔板放入桶體內部即可通過過濾網的過濾使初步過濾的廢水經過水管排出，其中過濾網的直徑小于桶體的直徑，可以避免過濾網被桶體內部的雜質堵塞，在隔板的配合下可以方便對廢水過濾后排出。
2、本發明通過在過濾網和隔板豎直下移的過程中可以帶動擠壓桿擠壓支撐架，使支撐架帶動連接膜一偏轉直至支撐架與桶體內壁底部接觸，從而可以方便將大部分絮凝后的沉淀物進行覆蓋，避免雜質分散。
3、本發明通過在支撐架被擠壓時偏轉后，支撐架內部的滾珠在開槽二內壁滑動，從而可以可以使滾珠逐漸擠壓連接膜二和連接桿，從而可以使連接膜二和連接桿張開對雜質進行阻隔，避免雜質四處飄散后順著水管排出，可以有效的對雜質進行限制。
4、本發明通過在支撐架內部開設的開槽一方便擠壓桿滑動，同時通過設開孔、開槽一和開槽二的配合，可以避免雜質堆積在支撐架內部影響擠壓桿的滑動效果。
（發明人：吳海;陳紅群）
