公布日：2023.11.03

申請日：2023.08.08

分類號：B09B3/70(2022.01)I;C02F1/66(2023.01)I;B01F35/213(2022.01)I;B01F35/221(2022.01)I;B01F35/71(2022.01)I;C02F103/10(2006.01)N

摘要

本申請涉及礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其包括池體，所述池體的底側固定安裝有排渣筒，所述排渣筒安裝有閘門，所述池體安裝有攪拌機構，所述池體內部豎直安裝有混合筒，所述混合筒內部設置有螺旋輸送桿，所述混合筒的頂端安裝有第一電機，所述第一電機的旋轉軸與螺旋輸送桿的頂端固定連接，所述混合筒安裝有廢水送料機構和飛灰送料機構，所述池體的側壁安裝有控制器和PH檢測器，所述池體的側壁開設有溢流孔，所述PH檢測器、廢水送料機構和飛灰送料機構均與控制器電連接。本申請具有方便將飛灰與酸性礦山廢水混合的效果。

權利要求書

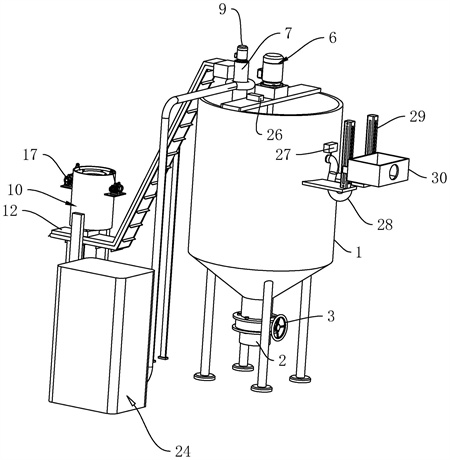

1.礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：包括池體（1），所述池體（1）的底側固定安裝有排渣筒（2），所述排渣筒（2）安裝有閘門（3），所述池體（1）安裝有攪拌機構（6），所述攪拌機構（6）用于在池底的內底壁攪拌，所述攪拌機構（6）還用于將洗滌渣刮向排渣筒（2），所述池體（1）內部豎直安裝有混合筒（7），所述混合筒（7）內部設置有螺旋輸送桿（8），所述混合筒（7）的頂端安裝有第一電機（9），所述第一電機（9）的旋轉軸與螺旋輸送桿（8）的頂端固定連接，所述混合筒（7）安裝有廢水送料機構（24）和飛灰送料機構（10），所述廢水送料機構（24）用于向混合筒（7）送入酸性礦山廢水，所述飛灰送料機構（10）用于將飛灰送入混合筒（7），所述池體（1）的側壁安裝有控制器（26）和PH檢測器（27），所述池體（1）的側壁開設有溢流孔（4），所述PH檢測器（27）、廢水送料機構（24）和飛灰送料機構（10）均與控制器（26）電連接，所述PH檢測器（27）用于根據溢流孔（4）內部的洗滌液的PH值生成酸堿信息并發送至控制器（26），所述控制器（26）根據酸堿信息調整廢水送料機構（24）和飛灰送料機構（10）的輸送速度。

2.根據權利要求1所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述攪拌機構（6）包括減速機（61）、第二電機（62）、轉動桿（63）和刮渣組件（64），所述減速機（61）固定安裝于池體（1）的頂側，所述第二電機（62）的機體固定安裝于減速機（61），所述第二電機（62）的旋轉軸與減速機（61）的輸入端連接，所述轉動桿（63）豎直設置于池體（1）內部，所述轉動桿（63）的頂端與減速機（61）的輸出端連接，所述刮渣組件（64）至少有一個，所述刮渣組件（64）包括攪拌桿（641）和多個刮渣板（642），所述攪拌桿（641）的一端與轉動桿（63）的底端固定連接，所述刮渣板（642）固定安裝于攪拌桿（641），多個所述刮渣板（642）沿攪拌桿（641）的長度方向間隔設置，所述刮渣板（642）呈傾斜設置用于將洗滌渣刮向排渣筒（2），所述池體（1）的內底壁以排渣筒（2）所在位置為最低處逐漸抬高呈傾斜設置，所述攪拌桿（641）靠近轉動桿（63）的一端至另一端逐漸抬升呈傾斜設置，所述刮渣板（642）抵貼于池體（1）的內底壁。

3.根據權利要求1所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述廢水送料機構（24）包括儲水箱（241）、環管（242）、輸送管（243）和抽送泵（244），所述環管（242）固定套設于混合筒（7），所述環管（242）的內壁開設有多個與混合筒（7）連通的排水孔（25），多個所述排水孔（25）沿環管（242）的周向間隔設置，所述輸送管（243）的一端與環管（242）固定連接，所述輸送管（243）的另一端與抽送泵（244）的出水端連接，所述輸送管（243）與環管（242）內部連通，所述抽送泵（244）的進水端固定安裝于儲水箱（241），所述抽送泵（244）的進水端與儲水箱（241）內部連通，所述儲水箱（241）用于存儲酸性礦山廢水，所述儲水箱（241）位于池體（1）的一側，所述抽送泵（244）與控制器（26）電連接，所述控制器（26）用于根據酸堿信息控制抽送泵（244）的輸送速度。

4.根據權利要求1所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述飛灰送料機構（10）包括儲灰斗（101）、提升傳送帶（102）、導料框（103）和推板（104），所述儲灰斗（101）位于池體（1）的一側，所述導料框（103）的一端與混合筒（7）的側壁固定連接，所述導料框（103）與混合筒（7）內部連通，所述提升傳送帶（102）的低端位于儲灰斗（101）的下方，所述提升傳送帶（102）的高端位于導料框（103）的內部，所述導料框（103）的內底壁由靠近混合筒（7）的一側至另一側逐漸抬升呈傾斜設置，所述推板（104）有多個，所述推板（104）固定安裝于提升傳送帶（102）的帶面，多個所述推板（104）沿提升傳送帶（102）的傳送方向間隔設置，所述提升傳送帶（102）與控制器（26）電連接，所述控制器（26）用于根據酸堿信息控制提升傳送帶（102）的傳送速度。

5.根據權利要求4所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述導料框（103）遠離混合筒（7）一側的內底壁固定安裝有毛刷（11），所述毛刷（11）抵貼于提升傳送帶（102）的底側。

6.根據權利要求4所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述提升傳送帶（102）的頂側固定安裝有遮擋罩（12），所述遮擋罩（12）的內壁抵貼于位于提升傳送帶（102）頂側的推板（104），所述儲灰斗（101）的底端與遮擋罩（12）固定連接，所述儲灰斗（101）與遮擋罩（12）連通。

7.根據權利要求4所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述儲灰斗（101）的內部設置有壓環（13）和壓板（14），所述壓環（13）的周側抵貼于儲灰斗（101）的內壁，所述壓板（14）的頂面固定安裝有導向桿（15），所述導向桿（15）滑動貫穿壓環（13），所述導向桿（15）的頂端固定安裝有限位塊（16），所述壓板（14）位于壓環（13）的正下方，所述壓環（13）的內直徑小于壓板（14）的直徑，所述壓板（14）的頂面由中部向周側逐漸降低呈傾斜設置。

8.根據權利要求7所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述儲灰斗（101）內部設置有多個配重環（19），所述配重環（19）的周側壁抵貼于儲灰斗（101）的內壁，所述壓環（13）的底側固定安裝有第一磁環（31），所述配重環（19）的內壁固定安裝有第二磁環（20），所述第二磁環（20）用于吸引第一磁環（31），所述第一磁環（31）和第二磁環（20）的內直徑均大于壓板（14）的直徑，所述配重環（19）位于壓環（13）的下方，所述配重環（19）的周側壁固定安裝有滑塊（21），所述儲灰斗（101）的內壁開設有供滑塊（21）升降滑移的滑槽（22），每一所述滑槽（22）的底端所在高度相同，由上至下所述配重環（19）對應的滑槽（22）的長度逐漸減小，所述滑槽（22）的內頂壁固定安裝有磁塊（23），所述磁塊（23）用于吸引滑塊（21）。

9.根據權利要求7所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述儲灰斗（101）的外側壁固定安裝有卷揚機（17），所述卷揚機（17）與壓環（13）的頂面之間安裝有牽引繩（18）。

10.根據權利要求1所述的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，其特征在于：所述池體（1）的側壁固定安裝有溢流軟管（28）和無桿氣缸（29），所述溢流軟管（28）的一端與溢流孔（4）連通，所述無桿氣缸（29）安裝有溢流槽體（30），所述無桿氣缸（29）用于驅動溢流槽體（30）升降，所述溢流軟管（28）遠離池體（1）的一端連接于溢流槽體（30）的側壁，所述溢流軟管（28）與溢流槽體（30）連通，所述無桿氣缸（29）與控制器（26）電連接，所述控制器（26）根據酸堿信息啟閉無桿氣缸（29）。

發明內容

為了方便將飛灰與酸性礦山廢水混合，本申請提供礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置。

本申請提供的礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，采用如下的技術方案：礦渣和酸性礦山廢水協同修復的飛灰穩定化處理裝置，包括池體，所述池體的底側固定安裝有排渣筒，所述排渣筒安裝有閘門，所述池體安裝有攪拌機構，所述攪拌機構用于在池底的內底壁攪拌，所述攪拌機構還用于將洗滌渣刮向排渣筒，所述池體內部豎直安裝有混合筒，所述混合筒內部設置有螺旋輸送桿，所述混合筒的頂端安裝有第一電機，所述第一電機的旋轉軸與螺旋輸送桿的頂端固定連接，所述混合筒安裝有廢水送料機構和飛灰送料機構，所述廢水送料機構用于向混合筒送入酸性礦山廢水，所述飛灰送料機構用于將飛灰送入混合筒，所述池體的側壁安裝有控制器和PH檢測器，所述池體的側壁開設有溢流孔，所述PH檢測器、廢水送料機構和飛灰送料機構均與控制器電連接，所述PH檢測器用于根據溢流孔內部的洗滌液的PH值生成酸堿信息并發送至控制器，所述控制器根據酸堿信息調整廢水送料機構和飛灰送料機構的輸送速度。

通過采用上述技術方案，酸性礦山廢水和飛灰一起進入混合筒內部，然后啟動第一電機，第一電機驅動螺旋輸送桿向下輸送酸性礦山廢水和飛灰，從而使酸性礦山廢水和飛灰逐漸混合后排入池體內部。酸性礦山廢水和飛灰排入池體后，攪拌機構對酸性礦山廢水和飛灰進行攪拌，從而方便酸性礦山廢水和飛灰混合進行反應產生洗滌渣和洗滌液。之后攪拌機構將洗滌渣刮向排渣筒。在洗滌渣聚集一定量后，打開閥門，洗滌渣從排渣筒排出。然后洗滌液水位不斷升高后從溢流孔排出，從而方便酸性礦山廢水和飛灰混合形成洗滌渣和洗滌液后分離。

在洗滌液從溢流孔排出時，PH檢測器檢測流出溢流孔的洗滌液的PH值。在PH值升高時，控制器加快廢水送料機構將酸性礦山廢水送入混合筒的速度，減小飛灰送料機構將飛灰送入混合筒的速度；在PH值降低時，控制器減小廢水送料機構將酸性礦山廢水送入混合筒的速度，增大飛灰送料機構將飛灰送入混合筒的速度；從而方便洗滌液符合排放要求從溢流孔流出，進而方便將飛灰與酸性礦山廢水混合。

可選的，所述攪拌機構包括減速機、第二電機、轉動桿和刮渣組件，所述減速機固定安裝于池體的頂側，所述第二電機的機體固定安裝于減速機，所述第二電機的旋轉軸與減速機的輸入端連接，所述轉動桿豎直設置于池體內部，所述轉動桿的頂端與減速機的輸出端連接，所述刮渣組件至少有一個，所述刮渣組件包括攪拌桿和多個刮渣板，所述攪拌桿的一端與轉動桿的底端固定連接，所述刮渣板固定安裝于攪拌桿，多個所述刮渣板沿攪拌桿的長度方向間隔設置，所述刮渣板呈傾斜設置用于將洗滌渣刮向排渣筒，所述池體的內底壁以排渣筒所在位置為最低處逐漸抬高呈傾斜設置，所述攪拌桿靠近轉動桿的一端至另一端逐漸抬升呈傾斜設置，所述刮渣板抵貼于池體的內底壁。

通過采用上述技術方案，第二電機驅動轉動桿轉動，轉動桿帶動攪拌桿轉動。攪拌桿通過刮板對池體內部的飛灰和酸性礦山廢水進行攪拌，從而方便飛灰和酸性礦山廢水進行混合形成洗滌渣和洗滌液。同時減速機減小第二電機的轉速，從而方便洗滌渣沉淀于池體的內底壁。在攪拌桿帶動刮板轉動時，刮板將洗滌渣刮向排渣筒，從而方便排出池體的內部的洗滌渣。

可選的，所述廢水送料機構包括儲水箱、環管、輸送管和抽送泵，所述環管固定套設于混合筒，所述環管的內壁開設有多個與混合筒連通的排水孔，多個所述排水孔沿環管的周向間隔設置，所述輸送管的一端與環管固定連接，所述輸送管的另一端與抽送泵的出水端連接，所述輸送管與環管內部連通，所述抽送泵的進水端固定安裝于儲水箱，所述抽送泵的進水端與儲水箱內部連通，所述儲水箱用于存儲酸性礦山廢水，所述儲水箱位于池體的一側，所述抽送泵與控制器電連接，所述控制器用于根據酸堿信息控制抽送泵的輸送速度。

通過采用上述技術方案，抽送泵將儲水箱的酸性礦山廢水送入輸送管，輸送管內部的酸性礦山廢水進入環管。然后環管內部的酸性礦山廢水從排水孔排向混合筒內部，從而方便將酸性礦山廢水送入混合筒內部。同時酸性礦山廢水進入混合筒內部時，酸性礦山廢水沖擊混合筒內部的飛灰，從而方便酸性礦山廢水與飛灰混合。

可選的，所述飛灰送料機構包括儲灰斗、提升傳送帶、導料框和推板，所述儲灰斗位于池體的一側，所述導料框的一端與混合筒的側壁固定連接，所述導料框與混合筒內部連通，所述提升傳送帶的低端位于儲灰斗的下方，所述提升傳送帶的高端位于導料框的內部，所述導料框的內底壁由靠近混合筒的一側至另一側逐漸抬升呈傾斜設置，所述推板有多個，所述推板固定安裝于提升傳送帶的帶面，多個所述推板沿提升傳送帶的傳送方向間隔設置，所述提升傳送帶與控制器電連接，所述控制器用于根據酸堿信息控制提升傳送帶的傳送速度。

通過采用上述技術方案，飛灰從儲灰斗落入提升傳送帶中，提升傳送帶通過刮板將飛灰送入混合筒，從而方便將飛灰加入混合筒內部。

可選的，所述導料框遠離混合筒一側的內底壁固定安裝有毛刷，所述毛刷抵貼于提升傳送帶的底側。

通過采用上述技術方案，毛刷清理提升傳送帶的底側，從而降低提升傳送帶的底側沾有飛灰的情況出現。

可選的，所述提升傳送帶的頂側固定安裝有遮擋罩，所述遮擋罩的內壁抵貼于位于提升傳送帶頂側的推板，所述儲灰斗的底端與遮擋罩的頂側固定連接，所述儲灰斗與遮擋罩連通。

通過采用上述技術方案，遮擋罩有利于遮擋飛灰，從而降低提升傳送帶上的飛灰受到風的吹動飛揚的情況出現。在飛灰從儲灰斗落入相鄰兩個刮板之間時，遮擋罩將相鄰兩個刮板之間的飛灰抹平，從而提高提升傳送帶輸送飛灰的準確性。

可選的，所述儲灰斗的內部設置有壓環和壓板，所述壓環的周側抵貼于儲灰斗的內壁，所述壓板的頂面固定安裝有導向桿，所述導向桿滑動貫穿壓環，所述導向桿的頂端固定安裝有限位塊，所述壓板位于壓環的正下方，所述壓環的內直徑小于壓板的直徑，所述壓板的頂面由中部向周側逐漸降低呈傾斜設置。

通過采用上述技術方案，在需要向儲灰斗內部添加飛灰時，向上拉動壓環，壓板受到重力向上移動，從而使壓環與壓板分離，進而方便向儲灰斗內部添加飛灰。在添加完飛灰后，讓壓環和壓板壓緊位于儲灰斗內部的飛灰，從而方便儲灰斗將飛灰排入提升傳送帶。

可選的，所述儲灰斗內部設置有多個配重環，所述配重環的周側壁抵貼于儲灰斗的內壁，所述壓環的底側固定安裝有第一磁環，所述配重環的內壁固定安裝有第二磁環，所述第二磁環用于吸引第一磁環，所述第一磁環和第二磁環的內直徑均大于壓板的直徑，所述配重環位于壓環的下方，所述配重環的周側壁固定安裝有滑塊，所述儲灰斗的內壁開設有供滑塊升降滑移的滑槽，每一所述滑槽的底端所在高度相同，由上至下所述配重環對應的滑槽的長度逐漸減小，所述滑槽的內頂壁固定安裝有磁塊，所述磁塊用于吸引滑塊。

通過采用上述技術方案，儲灰斗內部的飛灰逐漸減少，壓環逐漸下降。壓環下降后，配重環通過第二磁環吸附于壓環，從而增大壓環的重量。通過配重環補償儲灰斗減少的飛灰，從而方便儲灰斗穩定向提升傳送帶排出飛灰。

可選的，所述儲灰斗的外側壁固定安裝有卷揚機，所述卷揚機與壓環的頂面之間安裝有牽引繩。

通過采用上述技術方案，在需要向儲灰斗內部添加飛灰時，啟動卷揚機，卷揚機收卷牽引繩，從而方便帶動壓環上升，進而方便向儲灰斗內部添加飛灰。

可選的，所述池體的側壁固定安裝有溢流軟管和無桿氣缸，所述溢流軟管的一端與溢流孔連通，所述無桿氣缸安裝有溢流槽體，所述無桿氣缸用于驅動溢流槽體升降，所述溢流軟管遠離池體的一端連接于溢流槽體的側壁，所述溢流軟管與溢流槽體連通，所述無桿氣缸與控制器電連接，所述控制器根據酸堿信息啟閉無桿氣缸。

通過采用上述技術方案，在PH檢測器檢測到溢流孔排出的洗滌液PH值不符合需求時，無桿氣缸驅動溢流槽體上升，從而方便停止洗滌液從溢流孔排出。在H檢測器檢測到溢流孔排出的洗滌液PH值符合需求時，無桿氣缸驅動溢流槽體下降，從而方便洗滌液從溢流孔排出。

綜上所述，本申請包括以下至少一種有益技術效果：1.在洗滌液從溢流孔排出時，PH檢測器檢測從溢流孔排出洗滌液的PH值，在PH值升高時，控制器加快廢水送料機構將酸性礦山廢水送入混合筒的速度，減小飛灰送料機構將飛灰送入混合筒的速度；在PH值降低時，控制器減小廢水送料機構將酸性礦山廢水送入混合筒的速度，增大飛灰送料機構將飛灰送入混合筒的速度；從而方便洗滌液符合排放要求從溢流孔流出，進而方便將飛灰與酸性礦山廢水混合；2.通過第一電機驅動螺旋輸送桿轉動，從而方便將飛灰向池體的內底壁輸送，進而降低飛灰漂浮于池體的情況出現；3.通過遮擋罩遮擋提升傳送帶的頂側，從而降低飛灰受到風的吹動飛揚的情況出現。

（發明人：孔秋平;許萬強;張強;鄭添壽;鄭文明;盧焱保;羅承浩;郭瓊玲）
