公布日：2024.04.26
申請日：2024.03.12
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I
摘要
本發明屬于污水處理技術領域，且公開了一種污水處理循環運營系統，包括污水管道，還包括連接于所述污水管道底部的連桿，安裝于所述連桿外部的清潔組件。本發明通過將污水與污水管道對接使污水進入污水管道內，當污水進入污水管道內時，由過濾網外部的過濾孔對污水中含有的大顆粒物質與懸浮物進行隔離，使其停留在過濾網的外部，此時通過工作人員向上拉動連桿帶動葉片上移，同時帶動長板與圓柱沿著污水管道底部開設的圓孔豎直向上移動，使彈簧受力壓縮帶動長桿向外推動，同時矩形塊帶動長塊沿著長方形板外部開設的矩形槽水平向外滑動，對過濾網外部進行清潔使過濾網外部保持整潔，在此過程中提高了污水過濾處理的效率。
權利要求書

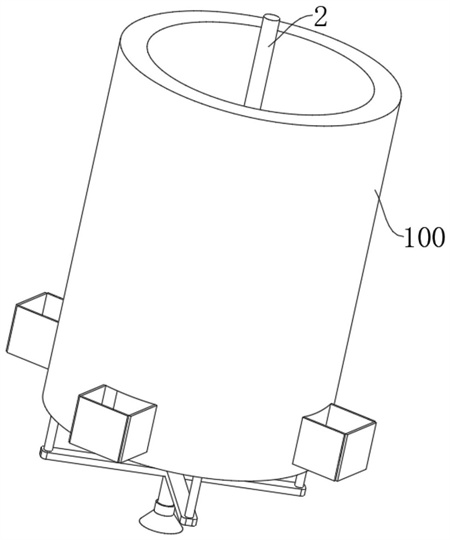

1.一種污水處理循環運營系統，包括污水管道(100)，其特征在于：還包括連接于所述污水管道(100)底部的拉伸組件(2)，安裝于所述拉伸組件(2)外部的清潔組件(4)，安裝于所述污水管道(100)內壁的固定組件(3)，連接于所述污水管道(100)底部內壁的固定組件(3)，安裝于所述污水管道(100)內壁的過濾組件(5)，所述污水管道(100)的外部安裝收集盒(101)；所述拉伸組件(2)包括所述污水管道(100)的內部設置有連桿(200)，所述連桿(200)的外部安裝有長板(202)，所述長板(202)的頂部固裝有圓柱(201)，所述連桿(200)的底部安裝有底座(203)，所述連桿(200)的外部固裝有圓板(204)與圓塊(205)；所述清潔組件(4)包括所述拉伸組件(2)的外部安裝有葉片(401)，所述葉片(401)的外部固裝有刮板(403)，所述刮板(403)的頂部設置有固定塊(404)，所述刮板(403)的頂部鉸接有連接板(402)，所述連接板(402)的兩端貫穿有圓桿(405)；所述固定組件(3)包括所述污水管道(100)的內壁安裝有第一凸塊(301)，所述第一凸塊(301)的底部安裝有圓環(302)，所述圓環(302)的內部套設有長桿(308)，所述長桿(308)的外部套設有彈簧(303)，所述長桿(308)的一端安裝有矩形塊(304)，所述矩形塊(304)的頂部設置有橡膠墊(305)，所述矩形塊(304)的底部外部安裝有長塊(306)，所述長塊(306)的底部安裝有長方形板(307)；所述過濾組件(5)包括所述污水管道(100)的內壁設置有過濾網(502)，所述過濾網(502)的底部安裝有擋板(503)，所述過濾網(502)的頂部設置有過濾刮板(501)，所述擋板(503)的外部安裝有凸環(504)，所述凸環(504)的外部設置有第二凸塊(505)。
2.根據權利要求1所述的污水處理循環運營系統，其特征在于：所述污水管道(100)的底部開設有圓孔，所述圓柱(201)豎直滑動于圓孔內。
3.根據權利要求2所述的污水處理循環運營系統，其特征在于：所述收集盒(101)的數量有四個，所述污水管道(100)的外部開設有長方形孔，所述收集盒(101)分布于所述污水管道(100)的外部。
4.根據權利要求1所述的污水處理循環運營系統，其特征在于：所述第二凸塊(505)呈半圓弧狀，且所述第二凸塊(505)等距分布于所述凸環(504)的底部。
5.根據權利要求4所述的污水處理循環運營系統，其特征在于：所述圓塊(205)的數量有十二個，且所述圓塊(205)的外部與所述第二凸塊(505)的外部通過拉動時接觸。
6.根據權利要求1所述的污水處理循環運營系統，其特征在于：所述長方形板(307)的頂部開設有矩形槽，所述長塊(306)水平滑動于矩形槽內部。
7.根據權利要求2所述的污水處理循環運營系統，其特征在于：所述連接板(402)的數量有四個，且所述連接板(402)的外部與所述污水管道(100)的內壁接觸。
8.根據權利要求1所述的污水處理循環運營系統，其特征在于：所述過濾刮板(501)的底部與所述過濾網(502)的外部接觸，且所述過濾刮板(501)與所述連桿(200)的外部安裝。
9.根據權利要求2所述的污水處理循環運營系統，其特征在于：所述圓柱(201)通過拉動與所述第一凸塊(301)的外部接觸。
10.根據權利要求2所述的污水處理循環運營系統，其特征在于：所述長板(202)呈十字型，且所述長板(202)的面積與所述污水管道(100)的外徑值相等。
發明內容
為解決上述背景技術中提出的問題，本發明提供了一種污水處理循環運營系統，解決了污水含有的大顆粒物質和懸浮物過濾效率低和清潔過濾板或濾網難度高的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理循環運營系統，包括污水管道，還包括連接于所述污水管道底部的拉伸組件，安裝于所述拉伸組件外部的清潔組件，安裝于所述污水管道內壁的固定組件，連接于所述污水管道底部內壁的固定組件，安裝于所述污水管道內壁的過濾組件，所述污水管道的外部安裝收集盒；
所述拉伸組件包括所述污水管道的內部設置有連桿，所述連桿的外部安裝有長板，所述長板的頂部固裝有圓柱，所述連桿的底部安裝有底座，所述連桿的外部固裝有圓板與圓塊；
所述清潔組件包括所述拉伸組件的外部安裝有葉片，所述葉片的外部固裝有刮板，所述刮板的頂部設置有固定塊，所述刮板的頂部鉸接有連接板，所述連接板的兩端貫穿有圓桿；
所述固定組件包括所述污水管道的內壁安裝有第一凸塊，所述第一凸塊的底部安裝有圓環，所述圓環的內部套設有長桿，所述長桿的外部套設有彈簧，所述長桿的一端安裝有矩形塊，所述矩形塊的頂部設置有橡膠墊，所述矩形塊的底部外部安裝有長塊，所述長塊的底部安裝有長方形板；
所述過濾組件包括所述污水管道的內壁設置有過濾網，所述過濾網的底部安裝有擋板，所述過濾網的頂部設置有過濾刮板，所述擋板的外部安裝有凸環，所述凸環的外部設置有第二凸塊。
優選地，所述污水管道的底部開設有圓孔，所述圓柱豎直滑動于圓孔內。
優選地，所述收集盒的數量有四個，所述污水管道的外部開設有長方形孔，所述收集盒分布于所述污水管道的外部。
優選地，所述第二凸塊呈半圓弧狀，且所述第二凸塊等距分布于所述凸環的底部。
優選地，所述圓塊的數量有十二個，且所述圓塊的外部與所述第二凸塊的外部通過拉動時接觸。
優選地，所述長方形板的頂部開設有矩形槽，所述長塊水平滑動于矩形槽內部。
優選地，所述連接板的數量有四個，且所述連接板的外部與所述污水管道的內壁接觸。
優選地，所述過濾刮板的底部與所述過濾網的外部接觸，且所述過濾刮板與所述連桿的外部安裝。
優選地，所述圓柱通過拉動與所述第一凸塊的外部接觸。
優選地，所述長板呈十字型，且所述長板的面積與所述污水管道的外徑值相等。
與現有技術相比，本發明的有益效果如下：
本發明通過將污水與污水管道對接使污水進入污水管道內，當污水進入污水管道內時，由過濾網外部的過濾孔對污水中含有的大顆粒物質與懸浮物進行隔離，使其停留在過濾網的外部，此時通過工作人員向上拉動連桿帶動葉片上移，同時帶動長板與圓柱沿著污水管道底部開設的圓孔豎直向上移動，當圓柱與第一凸塊的外部接觸時，使彈簧受力壓縮帶動長桿向外推動，同時矩形塊帶動長塊沿著長方形板外部開設的矩形槽水平向外滑動，使橡膠墊與連接板的外部接觸并對其固定，同時連桿帶動外部安裝的過濾刮板沿著過濾網外部旋轉，對過濾網外部進行清潔使過濾網外部保持整潔，在此過程中提高了污水過濾處理的效率；
經過工作人員轉動連桿由連桿帶動外部安裝的圓板與圓塊旋轉，通過圓塊旋轉與第二凸塊外部接觸時，使擋板發生晃動將過濾刮板外部附著的大顆粒物質與懸浮物經過晃動掉落，再通過污水的不斷流入，經過水流使過濾網外部的物質沖入污水管道外部安裝的收集盒內葉片帶動連接板上移對污水管道內壁上沾染的污水物質進行刮除，在此過程中提高了過濾網外部清潔的速度。
（發明人：劉崢;蔣志強;王榕;陳小云;殷帥帥;鄭昌）
