公布日：2024.06.14
申請日：2024.04.10
分類號：C02F1/00(2023.01)I
摘要
本發明涉及布水裝置技術領域，公開了一種過濾器布水方法、系統及水處理設備。該方法通過以過濾器的進水位置作為中心對稱點構建篩管環路，篩管環路由形狀完全相同的環路片段組成，再根據相鄰的環路片段之間的分割點建立連接進水位置的篩管通路，從而通過由篩管環路和篩管通路構建的布水裝置對待處理水進行過濾，由于以過濾器的進水位置作為中心對稱點構建篩管環路，則相鄰的環路片段之間的分割點建立連接進水位置的篩管通路，由于篩管環路由形狀完全相同的環路片段組成，篩管環路上的篩管狹縫到進水位置的壓力被均勻分布，從而通過兩方面對待處理水進行分流，實現針對布水裝置的流量均勻分布，進而避免過濾器和布水裝置損壞。
權利要求書

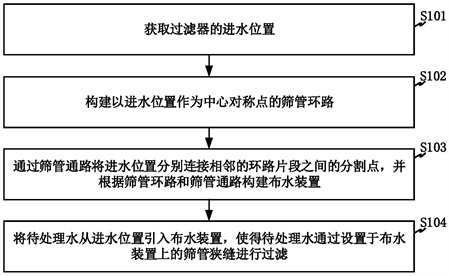

1.一種過濾器布水方法，其特征在于，應用于過濾器，所述方法包括：獲取所述過濾器的進水位置；構建以所述進水位置作為中心對稱點的篩管環路，其中，所述篩管環路由形狀完全相同的多個環路片段組成；通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，并根據所述篩管環路和所述篩管通路構建布水裝置；將待處理水從所述進水位置引入所述布水裝置，使得所述待處理水通過設置于所述布水裝置上的篩管狹縫進行過濾。
2.根據權利要求1所述的方法，其特征在于，獲取所述過濾器的進水位置，包括：若所述過濾器存在一個進水口，則獲取所述進水口的進水口坐標，并將所述進水口坐標作為所述過濾器的進水位置；若所述過濾器存在多個進水口，則獲取各所述進水口分別對應的進水壓力、各所述進水口分別對應的進水口坐標；根據各所述進水口坐標構建參考圖形，并在所述參考圖形以內確定一參考點，其中，各所述進水口坐標均位于參考圖形的邊上；根據所述參考點對應的參考點坐標與所述進水口對應的進水口坐標確定所述參考點與所述進水口之間的坐標距離，并根據所述進水口對應的坐標距離、所述進水口對應的進水壓力進行計算，得到所述進水口對應的壓力參考值，其中，所述壓力參考值與所述坐標距離之間呈負相關關系，所述壓力參考值與所述進水壓力之間呈正相關關系；根據各所述進水口分別對應的壓力參考值對所述參考點對應的參考點坐標進行求解，以使得各所述壓力參考值之間相等；將求解得到的參考點坐標確定為所述過濾器的進水位置。
3.根據權利要求1所述的方法，其特征在于，構建以所述進水位置作為中心對稱點的篩管環路，包括：以所述進水位置作為原點，構建笛卡爾坐標系，其中，所述笛卡爾坐標系的X軸垂直于所述笛卡爾坐標系的Y軸；以所述進水位置作為中心對稱點，在所述笛卡爾坐標系中構建篩管環路，其中，所述篩管環路呈正方形，且正方形邊均垂直于所述X軸或所述Y軸；將所述正方形邊的中點作為分割點，對所述篩管環路進行劃分，得到多個環路片段。
4.根據權利要求3所述的方法，其特征在于，所述方法還包括：所述篩管環路的篩管直徑小于所述篩管通路的篩管直徑。
5.根據權利要求3所述的方法，其特征在于，通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，包括：若所述篩管環路的數量為一個，則通過篩管通路將所述進水位置分別連接所述篩管環路中的各分割點；若所述篩管環路的數量為多個，則按照從里到外的順序依次對各所述篩管環路進行排序，并將任一篩管環路確定為目標環路；若所述目標環路在各所述篩管環路中位于第一順位，則通過篩管通路將所述進水位置分別連接所述目標環路中的各分割點；若所述目標環路在各所述篩管環路中位于第一順位之后，則將位于所述目標環路前一順位的篩管環路確定為參考環路，根據輔助線將所述進水位置分別連接所述目標環路中的各分割點，并沿著所述目標環路與所述參考環路之間的輔助線設置篩管通路。
6.根據權利要求1至5任一項所述的方法，其特征在于，根據設置于所述布水裝置上的篩管狹縫對所述待處理水進行過濾之后，所述方法還包括：響應于反洗指令，將過濾后的待處理水通過所述篩管狹縫輸送至進水位置，并通過所述進水位置輸出所述待處理水，以對所述布水裝置進行反洗。
7.根據權利要求6所述的方法，其特征在于，通過以下方法獲取所述反洗指令：獲取所述過濾器在進水位置對應的進水壓強、所述過濾器在出水位置對應的出水壓強，并獲取所述過濾器的工作時長，其中，所述過濾器的出水位置用于輸送過濾后的待處理水；根據所述進水壓強和所述出水壓強進行計算，得到所述進水位置與所述出水位置之間的壓強差；根據所述壓強差與所述工作時長進行計算，得到所述過濾器的反洗指標，其中，所述反洗指標與所述壓強差呈正相關關系，且所述反洗指標與所述工作時長呈正相關關系；若所述反洗指標大于或等于預設的反洗指標閾值，則控制所述過濾器執行反洗指令。
8.根據權利要求7所述的方法，其特征在于，控制所述過濾器執行反洗指令之后，所述方法還包括：若所述壓強差小于預設的壓強差閾值，則控制所述過濾器停止執行反洗指令。
9.一種過濾器布水系統，其特征在于，應用于過濾器，所述過濾器布水系統包括：獲取模塊，用于獲取所述過濾器的進水位置；第一構建模塊，用于構建以所述進水位置作為中心對稱點的篩管環路，其中，所述篩管環路由形狀完全相同的多個環路片段組成；第二構建模塊，用于通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，并根據所述篩管環路和所述篩管通路構建布水裝置；過濾模塊，用于將待處理水從所述進水位置引入所述布水裝置，使得所述待處理水通過設置于所述布水裝置上的篩管狹縫進行過濾。
10.一種水處理設備，其特征在于，包括：處理器及存儲器；所述存儲器用于存儲計算機程序，所述處理器用于執行所述存儲器存儲的計算機程序，以使所述水處理設備執行如權利要求1-8任一項所述的方法。
發明內容
為了對披露的實施例的一些方面有基本的理解，下面給出了簡單的概括。所述概括不是泛泛評述，也不是要確定關鍵/重要組成元素或描繪這些實施例的保護范圍，而是作為后面的詳細說明的序言。
鑒于以上所述現有技術的缺點，本申請公開了一種過濾器布水方法、系統及水處理設備，以實現布水裝置的流量均勻分布。
本申請公開了一種過濾器布水方法，應用于過濾器，所述方法包括：獲取所述過濾器的進水位置；構建以所述進水位置作為中心對稱點的篩管環路，其中，所述篩管環路由形狀完全相同的多個環路片段組成；通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，并根據所述篩管環路和所述篩管通路構建布水裝置；將待處理水從所述進水位置引入所述布水裝置，使得所述待處理水通過設置于所述布水裝置上的篩管狹縫進行過濾。
在本申請一實施例中，獲取所述過濾器的進水位置，包括：若所述過濾器存在一個進水口，則獲取所述進水口的進水口坐標，并將所述進水口坐標作為所述過濾器的進水位置；若所述過濾器存在多個進水口，則獲取各所述進水口分別對應的進水壓力、各所述進水口分別對應的進水口坐標；根據各所述進水口坐標構建參考圖形，并在所述參考圖形以內確定一參考點，其中，各所述進水口坐標均位于參考圖形的邊上；根據所述參考點對應的參考點坐標與所述進水口對應的進水口坐標確定所述參考點與所述進水口之間的坐標距離，并根據所述進水口對應的坐標距離、所述進水口對應的進水壓力進行計算，得到所述進水口對應的壓力參考值，其中，所述壓力參考值與所述坐標距離之間呈負相關關系，所述壓力參考值與所述進水壓力之間呈正相關關系；根據各所述進水口分別對應的壓力參考值對所述參考點對應的參考點坐標進行求解，以使得各所述壓力參考值之間相等；將求解得到的參考點坐標確定為所述過濾器的進水位置。
在本申請一實施例中，構建以所述進水位置作為中心對稱點的篩管環路，包括：以所述進水位置作為原點，構建笛卡爾坐標系，其中，所述笛卡爾坐標系的X軸垂直于所述笛卡爾坐標系的Y軸；以所述進水位置作為中心對稱點，在所述笛卡爾坐標系中構建篩管環路，其中，所述篩管環路呈正方形，且正方形邊均垂直于所述X軸或所述Y軸；將所述正方形邊的中點作為分割點，對所述篩管環路進行劃分，得到多個環路片段。
在本申請一實施例中，所述方法還包括：所述篩管環路的篩管直徑小于所述篩管通路的篩管直徑。
在本申請一實施例中，通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，包括：若所述篩管環路的數量為一個，則通過篩管通路將所述進水位置分別連接所述篩管環路中的各分割點；若所述篩管環路的數量為多個，則按照從里到外的順序依次對各所述篩管環路進行排序，并將任一篩管環路確定為目標環路；若所述目標環路在各所述篩管環路中位于第一順位，則通過篩管通路將所述進水位置分別連接所述目標環路中的各分割點；若所述目標環路在各所述篩管環路中位于第一順位之后，則將位于所述目標環路前一順位的篩管環路確定為參考環路，根據輔助線將所述進水位置分別連接所述目標環路中的各分割點，并沿著所述目標環路與所述參考環路之間的輔助線設置篩管通路。
在本申請一實施例中，根據設置于所述布水裝置上的篩管狹縫對所述待處理水進行過濾之后，所述方法還包括：響應于反洗指令，將過濾后的待處理水通過所述篩管狹縫輸送至進水位置，并通過所述進水位置輸出所述待處理水，以對所述布水裝置進行反洗。
在本申請一實施例中，通過以下方法獲取所述反洗指令：獲取所述過濾器在進水位置對應的進水壓強、所述過濾器在出水位置對應的出水壓強，并獲取所述過濾器的工作時長，其中，所述過濾器的出水位置用于輸送過濾后的待處理水；根據所述進水壓強和所述出水壓強進行計算，得到所述進水位置與所述出水位置之間的壓強差；根據所述壓強差與所述工作時長進行計算，得到所述過濾器的反洗指標，其中，所述反洗指標與所述壓強差呈正相關關系，且所述反洗指標與所述工作時長呈正相關關系；若所述反洗指標大于或等于預設的反洗指標閾值，則控制所述過濾器執行反洗指令。
在本申請一實施例中，控制所述過濾器執行反洗指令之后，所述方法還包括：若所述壓強差小于預設的壓強差閾值，則控制所述過濾器停止執行反洗指令。
本申請公開了一種過濾器布水系統，應用于過濾器，所述過濾器布水系統包括：獲取模塊，用于獲取所述過濾器的進水位置；第一構建模塊，用于構建以所述進水位置作為中心對稱點的篩管環路，其中，所述篩管環路由形狀完全相同的多個環路片段組成；第二構建模塊，用于通過篩管通路將所述進水位置分別連接相鄰的環路片段之間的分割點，并根據所述篩管環路和所述篩管通路構建布水裝置；過濾模塊，用于將待處理水從所述進水位置引入所述布水裝置，使得所述待處理水通過設置于所述布水裝置上的篩管狹縫進行過濾。
本申請公開了一種水處理設備，包括：處理器及存儲器；所述存儲器用于存儲計算機程序，所述處理器用于執行所述存儲器存儲的計算機程序，以使所述水處理設備執行上述的方法。
本申請的有益效果：
通過以過濾器的進水位置作為中心對稱點構建篩管環路，篩管環路由形狀完全相同的環路片段組成，再根據相鄰的環路片段之間的分割點建立連接進水位置的篩管通路，從而通過由篩管環路和篩管通路構建的布水裝置對待處理水進行過濾。這樣，一方面，由于以過濾器的進水位置作為中心對稱點構建篩管環路，則相鄰的環路片段之間的分割點建立連接進水位置的篩管通路，篩管通路的長度均相等，使得篩管通路的篩管狹縫到進水位置的壓力也均勻分布，另一方面，由于篩管環路由形狀完全相同的環路片段組成，篩管環路上的篩管狹縫到進水位置的壓力被均勻分布，并將篩管連接處的壓力均攤至篩管環路和篩管通路，從而通過兩方面對待處理水進行分流，實現針對布水裝置的流量均勻分布，進而避免過濾器和布水裝置損壞。
（發明人：李京;馬宇涵;馬兵;李敏;王純剛）
