公布日：2023.10.20

申請日：2023.08.31

分類號：B01D21/04(2006.01)I;B01D21/00(2006.01)I

摘要

本發明公開了一種新型高效免維護的斜管沉淀池，涉及到沉淀池領域，包括沉淀池，沉淀池的兩側內壁均固定安裝有支撐板，兩個支撐板相互靠近的一側固定安裝有多個固定板，固定板上轉動安裝有多個調節板，調節板與固定板之間交叉形成斜管槽，調節板上安裝有晃動結構，沉淀池上固定安裝有多個支撐桿。本發明，通過固定板、調節板等結構的設置，固定板與調節板相互交叉形成斜管槽，斜管槽為傾斜狀態，有利于沉淀的污泥下滑，并且通過驅動氣缸能夠促使聯動桿往復移動，使聯動桿帶動調節板往復晃動，從而能夠將附著在調節板表面以及斜管槽內壁的沉淀物抖掉，使附著的沉淀物重新處于活動狀態并進行沉降，防止堵塞，提升沉降效果，操作過程高效快捷。

權利要求書

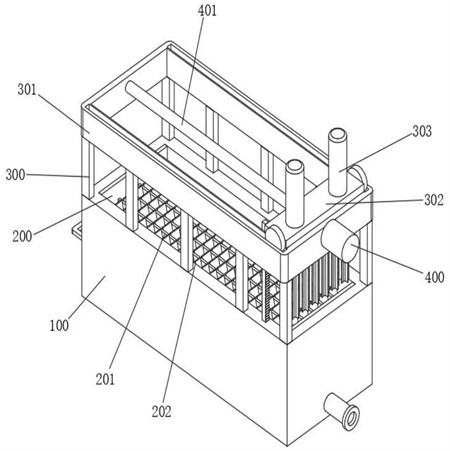

1.一種新型高效免維護的斜管沉淀池，包括沉淀池（100），其特征在于：所述沉淀池（100）的兩側內壁均固定安裝有支撐板（200），兩個支撐板（200）相互靠近的一側固定安裝有多個固定板（201），固定板（201）上轉動安裝有多個調節板（202），調節板（202）與固定板（201）之間交叉形成斜管槽（203），調節板（202）上安裝有晃動結構，晃動結構包括聯動桿（204），沉淀池（100）上固定安裝有多個支撐桿（300），支撐桿（300）上固定安裝有支撐架（301），支撐架（301）的內壁滑動安裝有調節架（302），調節架（302）上對稱固定安裝有兩個液壓缸（303），兩個液壓缸（303）的輸出端固定安裝有同一個升降架（304），升降架（304）上安裝有清潔結構，清潔結構包括活動軸（305），支撐架（301）的一側固定安裝有電機（400），電機（400）的輸出端安裝有驅動結構，驅動結構包括絲桿（401）。

2.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述沉淀池（100）的兩側內壁均開設有水平滑槽（206），聯動桿（204）滑動安裝在兩個水平滑槽（206）內，聯動桿（204）活動安裝在調節板（202）上，沉淀池（100）的一側對稱固定安裝有兩個氣缸（205），兩個氣缸（205）的輸出端均固定安裝在聯動桿（204）上，調節板（202）上開設有多個活動孔（209），固定板（201）活動安裝在相對應的一個活動孔（209）內。

3.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述調節板（202）上開設有轉動孔（207），轉動孔（207）內轉動安裝有連接軸（208），連接軸（208）固定安裝在固定板（201）上，調節板（202）的兩側均開設有聯動孔（210），兩個聯動孔（210）內均活動安裝有聯動軸（211），兩個聯動軸（211）均固定安裝在聯動桿（204）上。

4.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述活動軸（305）轉動安裝在升降架（304）上，活動軸（305）上固定安裝有多個蝸桿套（306），升降架（304）上轉動安裝有多個連接桿（307），連接桿（307）上固定安裝有多個清潔刷毛（308），清潔刷毛（308）與斜管槽（203）相對應，連接桿（307）上固定安裝有聯動蝸輪（309），聯動蝸輪（309）與蝸桿套（306）相嚙合，活動軸（305）的兩端均固定安裝有齒輪（310），調節架（302）的一側對稱固定安裝有兩個齒條（311），兩個齒輪（310）分別與兩個齒條（311）相嚙合。

5.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述升降架（304）上開設有兩個安裝孔（312），活動軸（305）的兩端分別轉動安裝在兩個安裝孔（312）內，升降架（304）的內壁開設有多個轉動槽（313），連接桿（307）轉動安裝在相對應的一個轉動槽（313）內。

6.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述絲桿（401）固定安裝在電機（400）的輸出端上，絲桿（401）螺紋安裝在調節架（302）上，支撐架（301）上開設有兩個定位孔（406），絲桿（401）的兩端分別轉動安裝在兩個定位孔（406）內，調節架（302）上轉動安裝有安裝軸（402），安裝軸（402）的兩端均固定安裝有導向輪（403），兩個導向輪（403）均活動安裝在支撐架（301）上。

7.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述支撐架（301）上開設有兩個導向槽（404），兩個導向輪（403）分別活動安裝在兩個導向槽（404）內。

8.根據權利要求1所述的一種新型高效免維護的斜管沉淀池，其特征在于：所述調節架（302）上開設有螺紋孔（405），絲桿（401）螺紋安裝在螺紋孔（405）內。

發明內容

本發明的目的在于提供一種新型高效免維護的斜管沉淀池，以解決上述背景技術中提出的斜管沉淀池清理過程中需要工作人員手持吸泥管等工具進行清理，工作人員需要在沉淀池上來回走動，不僅耗費人力，且清潔維護效率較低的問題。

為實現上述目的，本發明提供如下技術方案：一種新型高效免維護的斜管沉淀池，包括沉淀池，所述沉淀池的兩側內壁均固定安裝有支撐板，兩個支撐板相互靠近的一側固定安裝有多個固定板，固定板上轉動安裝有多個調節板，調節板與固定板之間交叉形成斜管槽，調節板上安裝有晃動結構，晃動結構包括聯動桿，沉淀池上固定安裝有多個支撐桿，支撐桿上固定安裝有支撐架，支撐架的內壁滑動安裝有調節架，調節架上對稱固定安裝有兩個液壓缸，兩個液壓缸的輸出端固定安裝有同一個升降架，升降架上安裝有清潔結構，清潔結構包括活動軸，支撐架的一側固定安裝有電機，電機的輸出端安裝有驅動結構，驅動結構包括絲桿。

優選的，所述沉淀池的兩側內壁均開設有水平滑槽，聯動桿滑動安裝在兩個水平滑槽內，聯動桿活動安裝在調節板上，沉淀池的一側對稱固定安裝有兩個氣缸，兩個氣缸的輸出端均固定安裝在聯動桿上，調節板上開設有多個活動孔，固定板活動安裝在相對應的一個活動孔內。

優選的，所述調節板上開設有轉動孔，轉動孔內轉動安裝有連接軸，連接軸固定安裝在固定板上，調節板的兩側均開設有聯動孔，兩個聯動孔內均活動安裝有聯動軸，兩個聯動軸均固定安裝在聯動桿上。

優選的，所述活動軸轉動安裝在升降架上，活動軸上固定安裝有多個蝸桿套，升降架上轉動安裝有多個連接桿，連接桿上固定安裝有多個清潔刷毛，清潔刷毛與斜管槽相對應，連接桿上固定安裝有聯動蝸輪，聯動蝸輪與蝸桿套相嚙合，活動軸的兩端均固定安裝有齒輪，調節架的一側對稱固定安裝有兩個齒條，兩個齒輪分別與兩個齒條相嚙合。

優選的，所述升降架上開設有兩個安裝孔，活動軸的兩端分別轉動安裝在兩個安裝孔內，升降架的內壁開設有多個轉動槽，連接桿轉動安裝在相對應的一個轉動槽內。

優選的，所述絲桿固定安裝在電機的輸出端上，絲桿螺紋安裝在調節架上，支撐架上開設有兩個定位孔，絲桿的兩端分別轉動安裝在兩個定位孔內，調節架上轉動安裝有安裝軸，安裝軸的兩端均固定安裝有導向輪，兩個導向輪均活動安裝在支撐架上。

優選的，所述支撐架上開設有兩個導向槽，兩個導向輪分別活動安裝在兩個導向槽內。

優選的，所述調節架上開設有螺紋孔，絲桿螺紋安裝在螺紋孔內。

本發明的有益效果是：

本發明中，通過固定板、調節板等結構的設置，固定板與調節板相互交叉形成斜管槽，斜管槽為傾斜狀態，有利于沉淀的污泥下滑，并且通過驅動氣缸能夠促使聯動桿往復移動，使聯動桿帶動調節板往復晃動，從而能夠將附著在調節板表面以及斜管槽內壁的沉淀物抖掉，使附著的沉淀物重新處于活動狀態并進行沉降，防止堵塞，提升沉降效果，操作過程高效快捷。

本發明中，通過連接桿、清潔刷毛等結構的設置，當需要對斜管槽內壁殘留的頑固沉淀物進行清理時，驅動氣缸調節調節板的角度使斜管槽處于垂直狀態，之后驅動電機調節調節架的位置使連接桿與清潔刷毛對準斜管槽，在通過驅動液壓缸控制升降架下降，下降的升降架會帶動連接桿與清潔刷毛下降并插入斜管槽內，連接桿與清潔刷毛組合后斜管槽尺寸略大，清潔刷毛插入斜管槽內時清潔刷毛會發生形變，促使清潔刷毛能夠貼緊在斜管槽的內壁，并且清潔刷毛在下降過程中會進行自轉，從而能夠將斜管槽內壁殘留的頑固沉淀物清掃下來，進而提升后續對原水的過濾效果。

本發明中，通過液壓缸、電機等結構的設置，驅動電機能夠控制連接桿與清潔刷毛水平移動，而驅動液壓缸能夠控制連接桿與清潔刷毛進行升降，當對一組斜管槽清潔完成時，可以驅動電機控制清潔刷毛上升，然后在驅動液壓缸控制清潔刷毛水平移動到另外一組斜管槽的上方，在控制清潔刷毛下降并對另外一組斜管槽進行清掃，往復操作即可實現全部斜管槽的清掃，且過程中無需工作人員手動清潔維護。

（發明人：郭順）
