公布日：2023.11.07
申請日：2023.08.25
分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I;C02F103/34(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種生物醫藥廢水處理裝置，涉及醫藥廢水處理領域，包括六個立腿，位于同側的三個所述立腿的頂部分別固定安裝有第一罐體和第二罐體，所述第一罐體的內部靠近頂部位置開設有環形槽，所述第一罐體的底部中間位置固定安裝有固定環，所述第一罐體和第二罐體之間通過連接管連接。本發明所述的一種生物醫藥廢水處理裝置，通過正轉的渦輪葉片帶動的湍流與反轉的濾筒內部的活性炭的相互作用，可以使產生的湍流對濾筒內部的活性炭顆粒進行攪動，從而不斷推動活性炭顆粒進行運動，防止活性炭顆粒在重力的作用下堆積和粘連在一起，有利于保持活性炭顆粒的通透性和流動性，并增加活性炭顆粒與有機質的接觸，提高過濾效率。
權利要求書

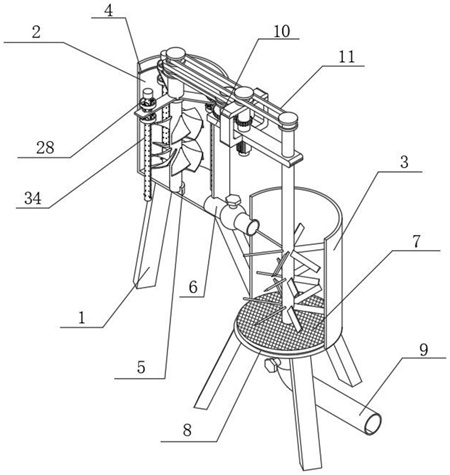

1.一種生物醫藥廢水處理裝置，其特征在于：包括六個立腿(1)，位于同側的三個所述立腿(1)的頂部分別固定安裝有第一罐體(2)和第二罐體(3)，所述第一罐體(2)的內部靠近頂部位置開設有環形槽(4)，所述第一罐體(2)的底部中間位置固定安裝有固定環(5)，所述第一罐體(2)和第二罐體(3)之間通過連接管(6)連接，所述第二罐體(3)的內部靠近底部位置安裝有過濾板(7)，所述第二罐體(3)的底部安裝有排水倉(8)，所述排水倉(8)的底部安裝有出水管(9)，所述第一罐體(2)的外部靠近頂部位置固定安裝有固定板(10)，所述固定板(10)的頂部設置有旋轉結構(11)；所述旋轉結構(11)包括主動棒(12)和L形塊(13)，所述主動棒(12)轉動安裝在固定板(10)的頂部靠近中間位置，兩個所述L形塊(13)對稱固定安裝在固定板(10)兩側靠近中間位置，所述L形塊(13)的頂部固定安裝有頂板(14)，所述頂板(14)的后部中間位置固定安裝有連接板(15)，所述連接板(15)的內部靠近一端位置轉動安裝有第一轉軸(16)，所述第一轉軸(16)的外部靠近中間位置固定安裝有若干渦輪葉片(17)，所述第一轉軸(16)的外部靠近頂部位置固定安裝有限位環(18)；所述第一轉軸(16)的外部轉動安裝有套筒(19)，所述套筒(19)的外部位于底部位置對稱固定安裝有三個扇葉(20)，所述固定板(10)的頂部靠近一端位置轉動連接有金屬棒(21)，所述金屬棒(21)與套筒(19)通過皮帶一(22)連接，所述固定板(10)的頂部靠近另一端位置固定安裝有第二轉軸(23)，所述第二轉軸(23)的外部靠近底部位置安裝有若干攪拌葉片(24)，所述第二轉軸(23)、主動棒(12)和第一轉軸(16)通過皮帶二(25)連接，所述主動棒(12)的外部靠近底部位置固定安裝有齒環一(26)，所述金屬棒(21)的外部靠近底部位置固定安裝有齒環二(27)，所述齒環一(26)與齒環二(27)嚙合。
2.根據權利要求1所述的一種生物醫藥廢水處理裝置，其特征在于：所述固定板(10)的底部固定安裝有電機，且電機的輸出軸貫穿固定板(10)與主動棒(12)固定連接，所述扇葉(20)的一端位于環形槽(4)的內部，且扇葉(20)與環形槽(4)適應性匹配。
3.根據權利要求1所述的一種生物醫藥廢水處理裝置，其特征在于：所述齒環二(27)的直徑大于齒環一(26)的直徑，所述套筒(19)位于限位環(18)與連接板(15)之間，所述第一轉軸(16)的底部轉動安裝在固定環(5)的內部，所述第二轉軸(23)的底部轉動安裝在過濾板(7)的內部中間位置。
4.根據權利要求1所述的一種生物醫藥廢水處理裝置，其特征在于：三個所述扇葉(20)的頂部和底部均設置有固定結構(28)，所述固定結構(28)包括固定桿(29)和圓環(30)，兩個所述固定桿(29)固定安裝在扇葉(20)的頂部，所述固定桿(29)的頂部固定安裝有圓環(30)，所述圓環(30)的內壁對稱固定安裝有伸縮棒(31)，兩個所述伸縮棒(31)的一端均固定安裝有壓板(32)，所述伸縮棒(31)的外部纏繞有彈簧一(33)。
5.根據權利要求4所述的一種生物醫藥廢水處理裝置，其特征在于：所述壓板(32)呈弧形，所述壓板(32)的外壁固定安裝有防滑墊，所述壓板(32)的頂部為斜面。
6.根據權利要求4所述的一種生物醫藥廢水處理裝置，其特征在于：所述彈簧一(33)的一端固定安裝在圓環(30)的內壁上，所述彈簧一(33)的另一端固定安裝在壓板(32)上。
7.根據權利要求4所述的一種生物醫藥廢水處理裝置，其特征在于：三個扇葉(20)的內部均設置有過濾結構(34)，所述過濾結構(34)包括濾筒(35)和頂蓋(36)，所述濾筒(35)被夾持在四個壓板(32)之間，所述頂蓋(36)螺紋連接在濾筒(35)的頂部，所述濾筒(35)的外部開設有槽，所述濾筒(35)的內部滑動安裝有推板(37)，所述推板(37)的外部對稱安裝有兩個推桿(38)，所述濾筒(35)的外部靠近底部位置對稱安裝有固定座(39)，所述固定座(39)的內部開設有空腔(40)，所述空腔(40)的內部滑動安裝有壓塊(41)，所述壓塊(41)的前部固定安裝有圓棒(42)，所述圓棒(42)的外部纏繞有彈簧二(43)。
8.根據權利要求7所述的一種生物醫藥廢水處理裝置，其特征在于：所述壓塊(41)呈三角形，所述壓塊(41)的頂部與底部設置有限位塊，且限位塊與空腔(40)適應性匹配，所述濾筒(35)的外部開設有若干通孔。
9.根據權利要求7所述的一種生物醫藥廢水處理裝置，其特征在于：所述推桿(38)與槽適應性匹配，所述推桿(38)與固定座(39)適應性匹配，所述彈簧二(43)的一端與空腔(40)的內壁固定連接，所述彈簧二(43)的另一端與壓塊(41)的前部固定連接。
10.根據權利要求1所述的一種生物醫藥廢水處理裝置，其特征在于：所述連接管(6)的外部設置有球閥，所述排水倉(8)的底部呈圓臺形，所述排水倉(8)與出水管(9)之間設置有球閥。
發明內容
本發明的主要目的在于提供一種生物醫藥廢水處理裝置，可以有效解決背景技術中的技術問題。
為實現上述目的，本發明采取的技術方案為：
一種生物醫藥廢水處理裝置，包括六個立腿，位于同側的三個所述立腿的頂部分別固定安裝有第一罐體和第二罐體，所述第一罐體的內部靠近頂部位置開設有環形槽，所述第一罐體的底部中間位置固定安裝有固定環，所述第一罐體和第二罐體之間通過連接管連接，所述第二罐體的內部靠近底部位置安裝有過濾板，所述第二罐體的底部安裝有排水倉，所述排水倉的底部安裝有出水管，所述第一罐體的外部靠近頂部位置固定安裝有固定板，所述固定板的頂部設置有旋轉結構；
所述旋轉結構包括主動棒和L形塊，所述主動棒轉動安裝在固定板的頂部靠近中間位置，兩個所述L形塊對稱固定安裝在固定板兩側靠近中間位置，所述L形塊的頂部固定安裝有頂板，所述頂板的后部中間位置固定安裝有連接板，所述連接板的內部靠近一端位置轉動安裝有第一轉軸，所述第一轉軸的外部靠近中間位置固定安裝有若干渦輪葉片，所述第一轉軸的外部靠近頂部位置固定安裝有限位環；
所述第一轉軸的外部轉動安裝有套筒，所述套筒的外部位于底部位置對稱固定安裝有三個扇葉，所述固定板的頂部靠近一端位置轉動連接有金屬棒，所述金屬棒與套筒通過皮帶一連接，所述固定板的頂部靠近另一端位置固定安裝有第二轉軸，所述第二轉軸的外部靠近底部位置安裝有若干攪拌葉片，所述第二轉軸、主動棒和第一轉軸通過皮帶二連接，所述主動棒的外部靠近底部位置固定安裝有齒環一，所述金屬棒的外部靠近底部位置固定安裝有齒環二，所述齒環一與齒環二嚙合。
作為本發明的進一步方案，所述固定板的底部固定安裝有電機，且電機的輸出軸貫穿固定板與主動棒固定連接，所述扇葉的一端位于環形槽的內部，且扇葉與環形槽適應性匹配。
作為本發明的進一步方案，所述齒環二的直徑大于齒環一的直徑，所述套筒位于限位環與連接板之間，所述第一轉軸的底部轉動安裝在固定環的內部，所述第二轉軸的底部轉動安裝在過濾板的內部中間位置。
作為本發明的進一步方案，三個所述扇葉的頂部和底部均設置有固定結構，所述固定結構包括固定桿和圓環，兩個所述固定桿固定安裝在扇葉的頂部，所述固定桿的頂部固定安裝有圓環，所述圓環的內壁對稱固定安裝有伸縮棒，兩個所述伸縮棒的一端均固定安裝有壓板，所述伸縮棒的外部纏繞有彈簧一。
作為本發明的進一步方案，所述壓板呈弧形，所述壓板的外壁固定安裝有防滑墊，所述壓板的頂部為斜面。
作為本發明的進一步方案，所述彈簧一的一端固定安裝在圓環的內壁上，所述彈簧一的另一端固定安裝在壓板上。
作為本發明的進一步方案，三個扇葉的內部均設置有過濾結構，所述過濾結構包括濾筒和頂蓋，所述濾筒被夾持在四個壓板之間，所述頂蓋螺紋連接在濾筒的頂部，所述濾筒的外部開設有槽，所述濾筒的內部滑動安裝有推板，所述推板的外部對稱安裝有兩個推桿，所述濾筒的外部靠近底部位置對稱安裝有固定座，所述固定座的內部開設有空腔，所述空腔的內部滑動安裝有壓塊，所述壓塊的前部固定安裝有圓棒，所述圓棒的外部纏繞有彈簧二。
作為本發明的進一步方案，所述壓塊呈三角形，所述壓塊的頂部與底部設置有限位塊，且限位塊與空腔適應性匹配，所述濾筒的外部開設有若干通孔。
作為本發明的進一步方案，所述推桿與槽適應性匹配，所述推桿與固定座適應性匹配，所述彈簧二的一端與空腔的內壁固定連接，所述彈簧二的另一端與壓塊的前部固定連接。
作為本發明的進一步方案，所述連接管的外部設置有球閥，所述排水倉的底部呈圓臺形，所述排水倉與出水管之間設置有球閥。
本發明的有益效果如下：
通過設置旋轉結構，可以在一個電機的帶動下，使得第一轉軸與主動棒實現正轉，在嚙合的齒環一與齒環二的配合下，實現套筒的反轉，從而實現第一轉軸帶動渦輪葉片在第一罐體的內部正轉形成水流，套筒外部的扇葉帶動濾筒內部的活性炭進行反轉，并且由于齒環一與齒環二的直徑不同，活性炭的反轉速度小于渦輪葉片的正轉速度，從而可以對濾筒內部的活性炭顆粒產生一定的沖擊，讓廢水中的有機質更好地與活性炭顆粒進行接觸，增加了二者之間的接觸面積和接觸時間，從而提高活性炭顆粒吸附有機質的效率；
通過正轉的渦輪葉片帶動的湍流與反轉的濾筒內部的活性炭的相互作用，可以使產生的湍流對濾筒內部的活性炭顆粒進行攪動，從而不斷推動活性炭顆粒進行運動，防止活性炭顆粒在重力的作用下堆積和粘連在一起，有利于保持活性炭顆粒的通透性和流動性，并增加活性炭顆粒與有機質的接觸，提高過濾效率；
渦輪葉片的旋轉可以幫助將生物醫藥廢水中的有機質均勻地分散到整個水體中，有機質均勻分布后，可以更多地暴露在活性炭的表面上，使其更容易與活性炭顆粒接觸，增加了活性炭的吸附容量，進而可以進一步提高活性炭顆粒的吸附效果和處理效率，并且通過渦輪葉片所產生的湍流不斷與反向旋轉的濾筒接觸，不斷沖刷濾筒外表面的通孔，可以防止活性炭顆粒堵塞通孔的情況發生；
通過設置固定結構配合過濾結構，由于濾筒內部的活性炭是廢水處理中重要的吸附介質，隨著使用時間的增長，活性炭會逐漸飽和，可以通過在壓板之間插入濾筒，使壓板的斜面在力的作用下壓縮彈簧一，并使伸縮棒進行收縮，從而可以在濾筒到達指定位置后，通過彈簧一的彈力夾緊濾筒，在需要進行更換活性炭更換時，向上拔出濾筒并旋下頂蓋即可快速進行內部活性炭的更換，以確保廢水處理的持續效果，增強了該裝置的便捷性與可持續性；
通過設置推板與固定座，可以在濾筒裝入活性炭之前，先將推板滑動放置在濾筒的底部，通過推板外部的推桿擠壓壓塊的斜面，使圓棒外部的彈簧收縮，當推桿完全進過壓塊后，在彈簧的彈力作用下推動壓塊壓住推桿以固定，在更換活性炭時，只需拉動圓棒使其壓塊解除對推桿的限制，推動推板使濾筒內部潮濕粘連的活性炭一起被推出到濾筒的外部，配合固定結構可以實現對于活性炭的快速更換，防止有活性炭顆粒粘連在濾筒的內壁上，增強了該裝置的實用性與功能性。
（發明人：宿烽;沈鑫;劉蘇;許青良;孫浩智;高持浩）
