公布日：2024.04.26
申請日：2024.01.17
分類號：B65G65/00(2006.01)I;B65G65/40(2006.01)I;B65D88/66(2006.01)I;B65D90/00(2006.01)I;B65D90/48(2006.01)I;C02F1/52(2023.01)I
摘要
本發明公開了一種工業污水處理用投放裝置，涉及污水處理技術領域，包括主體外殼，所述主體外殼內腔的兩側轉動連接有葉輪，所述主體外殼外表面的頂部固定連接有振動部件，所述主體外殼外表面靠近小皮帶輪的一端轉動連接有大皮帶輪，所述大皮帶輪外表面的中部滾動連接有皮帶，本發明通過設置開口機構,通過設置開口機構，使得圓板通過連桿帶動旋轉板，在導向板的內腔中轉動，使得固定軸帶動開口板轉動，使得落料板內的絮凝劑通過污水通過主體外殼內腔中沖擊力的大小，從而對絮凝劑進行投放，減少人工作業的同時能夠跟隨污水量的大小精確投放絮凝劑，減少浪費同時，也提高了裝置的實用性。
權利要求書

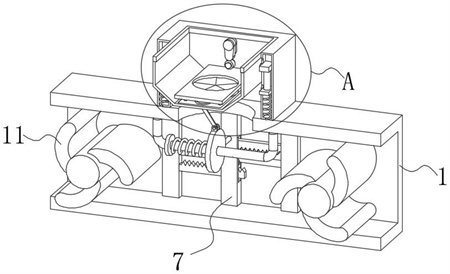

1.一種工業污水處理用投放裝置，包括主體外殼（1），其特征在于：所述主體外殼（1）內腔的兩側轉動連接有葉輪（11），所述主體外殼（1）外表面的頂部固定連接有振動部件（2），所述振動部件（2）外表面的一端轉動連接有小皮帶輪（3），所述主體外殼（1）外表面靠近小皮帶輪（3）的一端轉動連接有大皮帶輪（5），所述大皮帶輪（5）外表面的中部滾動連接有皮帶（4），所述主體外殼（1）內腔的中部固定連接有聯動部件（7），所述振動部件（2）內腔的底部固定連接有投料部件（6）；所述聯動部件（7）包括連接桿（701），所述連接桿（701）的外表面套接有圓板（702），所述連接桿（701）遠離圓板（702）的一端固定連接有固定板（706），所述連接桿（701）的外表面上套接有聯動彈簧（707），所述圓板（702）外表面的一側轉動連接有下固定座（703），所述下固定座（703）的內壁轉動連接有連桿（704），所述連桿（704）遠離下固定座（703）的一端轉動連接有上固定座（705），所述連接桿（701）外表面的中部通過插口固定連接有清潔板二（711），所述清潔板二（711）內腔的中部轉動連接有齒輪（710），所述清潔板二（711）外表面靠近清潔板一（708）的一端固定連接有直齒條（709）。
2.根據權利要求1所述的一種所述聯動彈簧（707）靠近圓板（702）的一端與圓板（702）遠離固定板（706）的一端固定連接，所述聯動彈簧（707）遠離圓板（702）的一端與固定板（706）靠近圓板（702）的一端固定連接。
3.根據權利要求1所述的一種工業污水處理用投放裝置，其特征在于：所述連接桿（701）外表面靠近主體外殼（1）的一端與主體外殼（1）內腔的頂部固定連接，所述直齒條（709）的外表面與齒輪（710）的內壁嚙合連接，所述清潔板二（711）外表面靠近主體外殼（1）的一側與主體外殼（1）的內壁滑動連接。
4.根據權利要求1所述的一種工業污水處理用投放裝置，其特征在于：所述振動部件（2）包括振動外殼（21），所述振動外殼（21）內壁的兩側滑動連接有落料板（22），所述落料板（22）的內壁轉動連接有滾輪（24），所述振動外殼（21）的內壁轉動連接有凸輪（23），所述振動外殼（21）的內腔固定連接有緩沖機構（25）。
5.根據權利要求4所述的一種工業污水處理用投放裝置，其特征在于：所述緩沖機構（25）包括上滑塊（251），所述上滑塊（251）外表面的底部固定連接有連接軸（252），所述連接軸（252）遠離上滑塊（251）的一端固定連接有下滑塊（253），所述下滑塊（253）遠離連接軸（252）的一端定連接有緩沖彈簧（254），所述緩沖彈簧（254）遠離下滑塊（253）的一端與振動外殼（21）內腔的底部固定連接。
6.根據權利要求5所述的一種工業污水處理用投放裝置，其特征在于：所述上滑塊（251）的外表面通過插口與落料板（22）外表面靠近上滑塊（251）的一端固定連接，所述凸輪（23）的外表面與滾輪（24）的外表面滾動連接，所述凸輪（23）貫穿落料板（22）的內壁，且凸輪（23）的外表面與落料板（22）的內壁滑動連接。
7.根據權利要求1所述的一種工業污水處理用投放裝置，其特征在于：所述投料部件（6）包括投料底板（61），所述投料底板（61）外表面的頂部固定連接有感應插銷（64），所述投料底板（61）外表面的中部固定連接有投料彈簧（63），所述投料彈簧（63）遠離投料底板（61）的一端固定連接有投料頂板（62），所述投料頂板（62）外表面的中部轉動連接有開口機構（65），所述投料底板（61）外表面的底部固定連接有感應插口（66）。
8.根據權利要求7所述的一種工業污水處理用投放裝置，其特征在于：所述開口機構（65）包括旋轉板（651），所述旋轉板（651）外表面的頂部固定連接有固定軸（652），所述固定軸（652）外表面遠離旋轉板（651）的一端固定連接有開口板（653），所述固定軸（652）的外表面套接有導向板（654）。
9.根據權利要求8所述的一種工業污水處理用投放裝置，其特征在于：所述固定軸（652）的外表面與導向板（654）內腔的兩側滑動連接，所述固定軸（652）貫穿投料底板（61），且固定軸（652）的外表面與投料底板（61）的內腔滑動連接，所述旋轉板（651）外表面的頂部與投料底板（61）靠近旋轉板（651）的一端滑動連接，所述旋轉板（651）外表面的底部與上固定座（705）遠離連桿（704）的一端轉動連接。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：本發明所述的一種工業污水處理用投放裝置，包括主體外殼，所述主體外殼內腔的兩側轉動連接有葉輪，所述主體外殼外表面的頂部固定連接有振動部件，所述振動部件外表面的一端轉動連接有小皮帶輪，所述主體外殼外表面靠近小皮帶輪的一端轉動連接有大皮帶輪，所述大皮帶輪外表面的中部滾動連接有皮帶，所述主體外殼內腔的中部固定連接有聯動部件，所述振動部件內腔的底部固定連接有投料部件；在使用投放裝置時，污水通過主體外殼的內腔時，污水沖擊葉輪，帶動葉輪在主體外殼的內腔中轉動，通過葉輪的轉動，帶動大皮帶輪在主體外殼的外表面上轉動，同時通過皮帶的傳送作用，帶動小皮帶輪在振動部件的外表面上轉動。
優選的，所述聯動部件包括連接桿，所述連接桿外表面靠近主體外殼的一端與主體外殼內腔的頂部固定連接，所述連接桿的外表面套接有圓板，所述連接桿遠離圓板的一端固定連接有固定板，所述連接桿的外表面上套接有聯動彈簧，所述聯動彈簧靠近圓板的一端與圓板遠離固定板的一端固定連接，所述聯動彈簧遠離圓板的一端與固定板靠近圓板的一端固定連接，所述圓板外表面的一側轉動連接有下固定座，所述下固定座的內壁轉動連接有連桿，所述連桿遠離下固定座的一端轉動連接有上固定座，所述連接桿外表面的中部通過插口固定連接有清潔板二，所述清潔板二外表面靠近主體外殼的一側與主體外殼的內壁滑動連接，所述清潔板二內腔的中部轉動連接有齒輪，所述清潔板二外表面靠近清潔板一的一端固定連接有直齒條，所述直齒條的外表面與齒輪的內壁嚙合連接；在污水對圓板進行沖擊時，通過圓板在連接桿上滑動使得圓板通過插口帶動清潔板二跟隨污水的沖擊移動，清潔板二同時對主體外殼的內壁進行剮蹭清理，在清潔板二移動的同時清潔板二上的齒輪帶動直齒條轉動，同時兩個清潔板一通過直齒條在齒輪上移動，同時兩個清潔板一反向移動，從而對主體外殼的內壁進行清理，本發明通過設置聯動部件,污水對圓板進行沖擊的同時，圓板在連接桿上滑動的同時，帶動清潔板二在主體外殼的內腔中進行清理工作，同時通過齒輪轉動帶動兩個直齒條反向移動，使得清潔板二在移動的同時，兩個清潔板一對主體外殼的內壁進行清理工作，防止主體外殼的內壁存有大量的中和后的污漬，降低污水與絮凝劑的反應效果。
優選的，所述振動部件包括振動外殼，所述振動外殼內壁的兩側滑動連接有落料板，所述落料板的內壁轉動連接有滾輪，所述振動外殼的內壁轉動連接有凸輪，所述凸輪的外表面與滾輪的外表面滾動連接，所述凸輪貫穿落料板的內壁，且凸輪的外表面與落料板的內壁滑動連接，所述振動外殼的內腔固定連接有緩沖機構；所述緩沖機構包括上滑塊，所述上滑塊的外表面通過插口與落料板外表面靠近上滑塊的一端固定連接，所述上滑塊外表面的底部固定連接有連接軸，所述連接軸遠離上滑塊的一端固定連接有下滑塊，所述下滑塊遠離連接軸的一端定連接有緩沖彈簧，所述緩沖彈簧遠離下滑塊的一端與振動外殼內腔的底部固定連接；葉輪轉動的同時帶動凸輪在振動外殼的內壁上轉動，凸輪轉動的過程中與滾輪接觸時，通過凸輪大小輪對滾輪進行不同的接觸轉動時，從而使得滾輪帶動落料板進行上下振動，同時通過上滑塊與落料板固定連接，通過緩沖彈簧的拉伸作用使得上滑塊通過連接軸帶動下滑塊在振動外殼的內腔中上下移動，使得落料板上的絮凝劑進行振動，防止在絮凝劑投料的過程中投料口發生堆積造成堵塞，本發明通過設置振動部件,通過設置振動部件，在污水沖擊葉片速度較快時，投放絮凝劑的量較大會造成投放的速度減緩，同時投放口會造成堵塞，通過增加振動部件，葉片轉動的同時，凸輪帶動振動外殼與滾輪碰撞轉動，從而防止落料板內的絮凝劑通過出料口時造成堵塞，從而影響絮凝劑的正常投放工作。
優選的，所述開口機構包括旋轉板，所述旋轉板外表面的頂部與投料底板靠近旋轉板的一端滑動連接，所述旋轉板外表面的底部與上固定座遠離連桿的一端轉動連接，所述旋轉板外表面的頂部固定連接有固定軸，所述固定軸的外表面與導向板內腔的兩側滑動連接，所述固定軸貫穿投料底板，且固定軸的外表面與投料底板的內腔滑動連接，所述固定軸外表面遠離旋轉板的一端固定連接有開口板，所述固定軸的外表面套接有導向板；當污水通過主體外殼內腔時，通過污水的沖擊帶動圓板在連接桿的外表面上滑動，滑動的同時通過下固定座拉動連桿，通過連桿拉動上固定座帶動旋轉板在導向板的內腔中移動，使得開口板跟隨固定軸進行旋轉，使得多個開口板在導向板的內腔中轉動，從而根據污水水流對圓板沖擊力的大小，從而使得圓板通過連桿，帶動導向板轉動，從而根據污水的沖擊大小對投放絮凝劑開口的大小進行控制，本發明通過設置投料部件,通過設置投料部件，使得圓板通過連桿帶動旋轉板，在導向板的內腔中轉動，使得固定軸帶動開口板轉動，使得落料板內的絮凝劑通過污水通過主體外殼內腔中沖擊力的大小，從而對絮凝劑大小進行投放，減少人工作業的同時能夠跟隨污水量的大小精確投放絮凝劑，減少浪費的同時，也提高了裝置的實用性。
優選的，所述投料部件包括投料底板，所述投料底板外表面的頂部固定連接有感應插銷，所述投料底板外表面的中部固定連接有投料彈簧，所述投料彈簧遠離投料底板的一端固定連接有投料頂板，所述投料頂板外表面的中部轉動連接有開口機構，所述投料底板外表面的底部固定連接有感應插口；在進行投放工作時，當落料板內腔中的絮凝劑較少時，通過投料頂板的重力減少，從而帶動感應插口與投料底板上的感應插銷發生脫離，本發明通過設置感應插銷與感應插口，通過投料頂板受到重力移動，從而使得感應插口與感應插銷進行感應工作，在投放工作進行中，落料板內的絮凝劑不便于查看，且不能及時發現落料板內的絮凝劑缺少，從而發出警報提醒操作人員，當投料板內的絮凝劑較少時，當感應插口與感應插銷脫離時，發出警報提醒操作人員，對裝置內增加絮凝劑。
本發明的有益效果如下：1.本發明通過設置開口機構,通過設置開口機構，使得圓板通過連桿帶動旋轉板，在導向板的內腔中轉動，使得固定軸帶動開口板轉動，使得落料板內的絮凝劑通過污水通過主體外殼內腔中沖擊力的大小，從而對絮凝劑的大小進行投放，減少人工作業的同時能夠跟隨污水量的大小精確投放絮凝劑，減少浪費的同時，也提高了裝置的實用性。
2.本發明通過設置振動部件,通過設置振動部件，在污水沖擊葉片速度較快時，投放絮凝劑的量較大會造成投放的速度減緩，同時投放口會造成堵塞，通過增加振動部件，葉片轉動的同時，凸輪帶動振動外殼與滾輪碰撞轉動，從而防止落料板內的絮凝劑通過出料口時造成堵塞，從而影響絮凝劑的正常投放工作。
3.本發明通過設置通過設置聯動部件,污水對圓板進行沖擊的同時，圓板在連接桿上滑動的同時，帶動清潔板二在主體外殼的內腔中進行清理工作，同時通過齒輪轉動帶動兩個直齒條反向移動，使得清潔板二在移動的同時，兩個清潔板一對主體外殼的內壁進行清理工作，防止主體外殼的內壁存有大量的中和后的污漬，降低污水與絮凝劑的反應效果。
4.本發明通過設置感應插銷與感應插口，通過投料頂板受到重力移動，從而使得感應插口與感應插銷進行感應工作，在投放工作進行中，落料板內的絮凝劑不便于查看，且不能及時發現落料板內的絮凝劑缺少，從而發出警報提醒操作人員，當投料板內的絮凝劑較少時，當感應插口與感應插銷脫離時，發出警報提醒操作人員，對裝置內添加絮凝劑。
（發明人：徐柳）
