公布日：2024.04.26

申請日：2023.12.30

分類號：C02F9/00(2023.01)I;C02F3/34(2023.01)I;C02F3/30(2023.01)N;C02F1/38(2023.01)N;C02F1/00(2023.01)N;C02F7/00(2006.01)N

摘要

本發明涉及一種微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：包括從左往右依次設置的厭氧區用池體、缺氧區用池體、好氧區用池體、二沉池和水力旋流分離器，所述的厭氧區用池體與污水進水管道相連，所述的厭氧區用池體通過第一管道與缺氧區用池體相連通，所述的缺氧區用池體通過第二管道與好氧區用池體相連通，所述的好氧區用池體通過第三管道與二沉池相連通，所述二沉池的上端側壁上通過出水泵連接有出水管，所述二沉池的下端呈漏斗狀并且其底部的出口與污泥回流管相連。本發明將包埋了特征微生物菌劑的功能性多孔材料投加到污水處理裝置中，通過給微生物附著生長提供了優良載體來提高對污泥污水的處理效率。

權利要求書

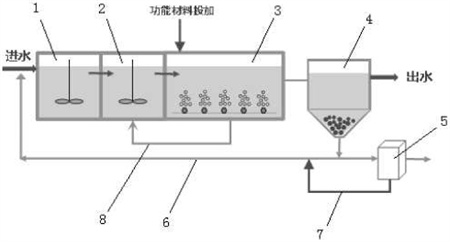

1.一種微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：包括從左往右依次設置的厭氧區用池體(1)、缺氧區用池體(2)、好氧區用池體(3)、二沉池(4)和水力旋流分離器(5)，所述的厭氧區用池體與污水進水管道相連，所述的厭氧區用池體通過第一管道與缺氧區用池體相連通，所述的缺氧區用池體通過第二管道與好氧區用池體相連通，所述的好氧區用池體通過第三管道與二沉池相連通，所述二沉池的上端側壁上通過出水泵連接有出水管，所述二沉池的下端呈漏斗狀并且其底部的出口與污泥回流管(6)相連，所述的污泥回流管與水力旋流分離器相連，所述的水力旋流分離器通過功能材料回收管道(7)與污泥回流管相連，所述的水力旋流分離器還通過污泥排放管道相連，所述缺氧區用池體的底部通過回流管道(8)與好氧區用池體的底部相連，所述的厭氧區用池體和缺氧區用池體內設置有攪拌器，所述的好氧區用池體內安裝有曝氣管道組件，所述的好氧區用池體的正上方設置有功能材料添加裝置。

2.根據權利要求1所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的功能材料添加裝置包括水平固定在好氧區用池體正上方的兩條導軌(9)、料斗(10)和自動填料裝置，兩條導軌呈平行相對設置，料斗通過設置在前后外壁的上的軌道行走組件連接在兩條導軌上，所述料斗的底部安裝有電動卸料閥(15)，所述導軌的右端位于自動填料裝置的正下方。

3.根據權利要求2所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的自動填料裝置包括支撐臺(11)、轉盤(12)、稱重固定架(13)、存料罐(14)和旋轉驅動機構，所述支撐臺的頂部開設有與轉盤相匹配的連接槽，所述轉盤的下端轉動連接在連接槽內并與旋轉驅動機構相連，所述轉盤的頂部均勻設置有若干個稱重固定架，若干個稱重固定架呈圓形排列固定在轉盤上，每個稱重固定架內放置有一個存放功能材料的存料罐，所述的轉盤上相對于稱重固定架的位置開設有安裝槽，存料罐的底部設置有出料口并且其上安裝有電動出料閥(16)，所述稱重固定架內的底面相對于電動出料閥和出料口的位置開設有導向槽，存料罐底部的出料口以及其上的電動出料閥伸入至導向槽內，所述安裝槽內的底部相對于存料罐出料口的位置都開設有通槽，所述連接槽內最左端的底部相對于安裝槽的位置開設有導料槽，所述的導料槽與旋轉至其正上方的通槽相連通，導料槽正下方的支撐臺的底部設置有導料罩體(17)，所述的料斗在軌道行走組件的帶動下運到至導料罩體的正下方。

4.根據權利要求3所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的旋轉驅動機構包括套裝固定在轉盤上端外壁上的環形外齒圈(18)、第一伺服電機(19)和第一驅動齒輪(20)，所述的轉盤在環形外齒圈的帶動下進行旋轉，所述的第一伺服電機固定在支撐臺的外壁上，所述的第一驅動齒輪套裝固定在第一伺服電機的輸出軸上并與環形外齒圈相互嚙合。

5.根據權利要求3所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的稱重固定架的上端呈敞開狀，存料罐從稱重固定架的上端放入至其內部，所述稱重固定架內的底面上設置有稱重傳感器(21)，存料罐的下端作用在稱重傳感器上，所述的稱重傳感器與設置在稱重固定架外壁上的稱重顯示屏電連接，所述導向槽的內壁上設置有紅外發射傳感器(22)，所述存料罐的下端面上相對于紅外發射傳感器的位置設置有紅外感應傳感器(23)。6.根據權利要求3所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述存料罐內裝填的功能材料為表面多孔狀材料，功能材料的表面具有粘性，其吸附包埋特征微生物菌劑。

7.根據權利要求6所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的微生物菌劑是由酵母菌、乳酸菌以及團菌中的一種或多種組合。

8.根據權利要求1所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述好氧區用池體內功能材料的堆積密度為1.0-1.1kg/m3，材料粒徑為10μm至0.2mm。

9.根據權利要求1所述的微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：所述的曝氣管道組件是由若干根并排設置的曝氣管道所組成，所述的曝氣管道包括空心吊桿(24)、輸送管道(25)和曝氣端頭(28)，所述空心吊桿的下端連接在輸送管道上，輸送管道通過空心吊桿伸入至好氧區用池體內的下端，輸送管道的兩端通過法蘭組件(27)各連接有一個曝氣端頭，所述曝氣端頭是由曝氣端頭主體(28-1)、密封端頭(28-3)和開關電缸(28-2)，所述曝氣端頭主體的截面呈凹字形，其遠離輸送管道的一端開設有凹槽，所述的開關電缸安裝在凹槽內并與密封端頭相連，所述的密封端頭平移活動連接在凹槽內并通過開關電缸的驅動伸出曝氣端頭主體，所述凹槽的內壁上均勻開設有若干個曝氣孔(28-4)，所述的密封端頭通過套裝在外壁上的密封橡膠圈與凹槽的內壁相接觸并對曝氣孔進行密封。

發明內容

本發明為了解決上述問題設計了一種微生物包埋固定化耦合好氧顆粒污泥污水處理系統，將包埋了特征微生物菌劑的功能性多孔材料投加到污水處理裝置中，功能材料的多孔狀結構增加了附著面微生物的面積，從而給微生物附著生長提供了優良載體，通過該設計提高了對污泥污水的處理效率。

為解決上述的技術問題，本發明提供了一種微生物包埋固定化耦合好氧顆粒污泥污水處理系統，其特征在于：包括從左往右依次設置的厭氧區用池體、缺氧區用池體、好氧區用池體、二沉池和水力旋流分離器，所述的厭氧區用池體與污水進水管道相連，所述的厭氧區用池體通過第一管道與缺氧區用池體相連通，所述的缺氧區用池體通過第二管道與好氧區用池體相連通，所述的好氧區用池體通過第三管道與二沉池相連通，所述二沉池的上端側壁上通過出水泵連接有出水管，所述二沉池的下端呈漏斗狀并且其底部的出口與污泥回流管相連，所述的污泥回流管與水力旋流分離器相連，所述的水力旋流分離器通過功能材料回收管道與污泥回流管相連，所述的水力旋流分離器還通過污泥排放管道相連，所述缺氧區用池體的底部通過回流管道與好氧區用池體的底部相連，所述的厭氧區用池體和缺氧區用池體內設置有攪拌器，所述的好氧區用池體內安裝有曝氣管道組件，所述的好氧區用池體的正上方設置有功能材料添加裝置。

進一步：所述的功能材料添加裝置包括水平固定在好氧區用池體正上方的兩條導軌、料斗和自動填料裝置，兩條導軌呈平行相對設置，料斗通過設置在前后外壁的上的軌道行走組件連接在兩條導軌上，所述料斗的底部安裝有電動卸料閥，所述導軌的右端位于自動填料裝置的正下方。

又進一步：所述的自動填料裝置包括支撐臺、轉盤、稱重固定架、存料罐和旋轉驅動機構，所述支撐臺的頂部開設有與轉盤相匹配的連接槽，所述轉盤的下端轉動連接在連接槽內并與旋轉驅動機構相連，所述轉盤的頂部均勻設置有若干個稱重固定架，若干個稱重固定架呈圓形排列固定在轉盤上，每個稱重固定架內放置有一個存放功能材料的存料罐，所述的轉盤上相對于稱重固定架的位置開設有安裝槽，存料罐的底部設置有出料口并且其上安裝有電動出料閥，所述稱重固定架內的底面相對于電動出料閥和出料口的位置開設有導向槽，存料罐底部的出料口以及其上的電動出料閥伸入至導向槽內，所述安裝槽內的底部相對于存料罐出料口的位置都開設有通槽，所述連接槽內最左端的底部相對于安裝槽的位置開設有導料槽，所述的導料槽與旋轉至其正上方的通槽相連通，導料槽正下方的支撐臺的底部設置有導料罩體，所述的料斗在軌道行走組件的帶動下運到至導料罩體的正下方。

又進一步：所述的旋轉驅動機構包括套裝固定在轉盤上端外壁上的環形外齒圈、第一伺服電機和第一驅動齒輪，所述的轉盤在環形外齒圈的帶動下進行旋轉，所述的第一伺服電機固定在支撐臺的外壁上，所述的第一驅動齒輪套裝固定在第一伺服電機的輸出軸上并與環形外齒圈相互嚙合。

又進一步：所述的稱重固定架的上端呈敞開狀，存料罐從稱重固定架的上端放入至其內部，所述稱重固定架內的底面上設置有稱重傳感器，存料罐的下端作用在稱重傳感器上，所述的稱重傳感器與設置在稱重固定架外壁上的稱重顯示屏電連接，所述導向槽的內壁上設置有紅外發射傳感器，所述存料罐的下端面上相對于紅外發射傳感器的位置設置有紅外感應傳感器。

又進一步：所述存料罐內裝填的功能材料為表面多孔狀材料，功能材料的表面具有粘性，其吸附包埋特征微生物菌劑。

又進一步：所述的微生物菌劑是由酵母菌、乳酸菌以及團菌中的一種或多種組合。

又進一步：所述好氧區用池體內功能材料的堆積密度為1.0-1.1kg/m3，材料粒徑為10μm至0.2mm。

再進一步：所述的曝氣管道組件是由若干根并排設置的曝氣管道所組成，所述的曝氣管道包括空心吊桿、輸送管道和曝氣端頭，所述空心吊桿的下端連接在輸送管道上，輸送管道通過空心吊桿伸入好氧區用池體內的下端，輸送管道的兩端通過法蘭組件各連接有一個曝氣端頭，所述曝氣端頭是由曝氣端頭主體、密封端頭和開關電缸，所述曝氣端頭主體的截面呈凹字形，其遠離輸送管道的一端開設有凹槽，所述的開關電缸安裝在凹槽內并與密封端頭相連，所述的密封端頭平移活動連接在凹槽內并通過開關電缸的驅動伸出曝氣端頭主體，所述凹槽的內壁上均勻開設有若干個曝氣孔，所述的密封端頭通過套裝在外壁上的密封橡膠圈與凹槽的內壁相接觸并對曝氣孔進行密封。

采用上述結構后，本發明將包埋了特征微生物菌劑的功能性多孔材料投加到污水處理裝置中，功能材料的多孔狀結構增加了附著面微生物的面積，從而給微生物附著生長提供了優良載體，通過該設計提高了對污泥污水的處理效率；并且本發明通過水力旋流分離器對排放污泥中的功能材料進行回收，起到了節約資源和降低成本的作用。

（發明人：劉禮祥;馬景德;姚立三;佘曉敏;石長恩;陸桂勇;王云輝;朱鋮;嚴正銘;羅華瑞;張國鵬）
