公布日：2023.11.07

申請日：2023.08.02

分類號：C02F1/04(2023.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種高鹽有機廢水連續處理蒸發塔，塔體設有多個并排布置的蒸發室，每個蒸發室包括順流蒸發區、逆流蒸發區、底部導風區，每個導風區底部設有排液口；每個順流蒸發區設有第一噴淋頭和第一蒸發管，每個逆流蒸發區內設有第二噴淋頭和第二蒸發管。通過上述優化設計的高鹽有機廢水連續處理蒸發塔，在線清洗蒸發盤管，清洗時無需停機，利用廢水清洗，不會產生額外的清洗廢水，從而實現蒸發塔連續處理廢水，大大延長系統的有效運行時間以及提升系統的廢水處理能力；通過對蒸發室設置順流蒸發區和逆流蒸發區，能夠提高換熱效率，且能最大限度利用風道空間，盡量縮減了蒸發室清洗用水容積，減少清洗前期蓄水時長。

權利要求書

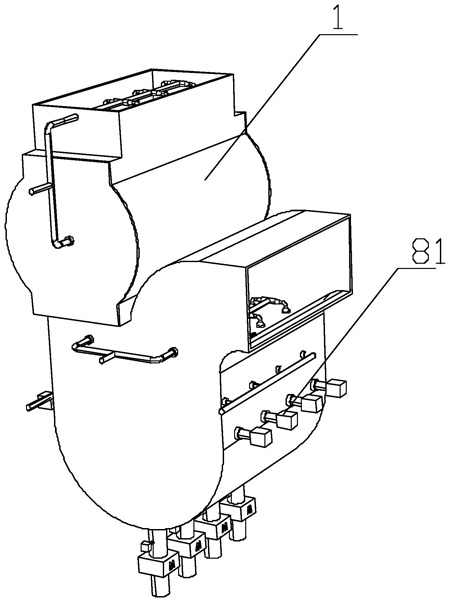

1.一種高鹽有機廢水連續處理蒸發塔，其特征在于，包括：塔體（1）、捕沫器（4）、蒸發管組、廢水噴淋機構、多個第一超聲波發生裝置和多個第二超聲波發生裝置；塔體（1）內設有進風腔、導風腔和出風腔，進風腔和出風腔并排布置且二者底部通過導風腔連通，進風腔頂部設有進風口，出風腔頂部設有出風口；塔體（1）內還設有多個并排布置的隔板，隔板從所述進風腔經過所述導風腔沿進風方向伸入所述出風腔，在所述進風腔內形成并排布置的多個順流蒸發區，在所述導風腔內形成多個并排布置的導風區，在所述出風腔內形成多個并排布置的逆流蒸發區；每個順流蒸發區分別與一個導風區和一個逆流蒸發區依次連通形成一個蒸發室，每個導風區底部設有排液口，所述排液口處設有排液閥；廢水噴淋機構包括多個第一噴淋頭（51）和多個第二噴淋頭（52），每個第一噴淋頭和第一蒸發管（31）位于一個順流蒸發區內且第一噴淋頭（51）位于第一蒸發管（31）上方，每個第二噴淋頭和第二蒸發管（32）位于一個逆流蒸發區內且第二噴淋頭（52）位于第二蒸發管（32）上方；每個第一超聲波發生裝置用于對一個順流蒸發區內的第一蒸發管進行超聲波清洗，每個第二超聲波發生裝置用于對一個逆流蒸發區內的第二蒸發管進行超聲波清洗；捕沫器（4）位于所述出風腔內且位于所述逆流蒸發區上方；第一超聲波發生裝置包括第一超聲波發生器和與第一超聲波發生器連接的第一超聲振動棒（81）；第二超聲波發生裝置包括第二超聲波發生器和與第二超聲波發生器連接的第二超聲振動棒（82）；第一超聲振動棒（81）位于第一蒸發管（31）下方，第二超聲振動棒（82）位于第二蒸發管（32）下方；在蒸發管的清洗工況下，關閉一個蒸發室底部排液閥，當蒸發室內的液位淹沒第一蒸發管（31）、第二蒸發管（32）及其相應的超聲波發生器時，啟動超聲波發生器；清洗結束后，打開所述蒸發室底部的排液閥，將液體排出；重復上述步驟，啟動下一個蒸發室的蒸發管的清洗，直至完成所有蒸發室的清洗。

2.根據權利要求1所述的高鹽有機廢水連續處理蒸發塔，其特征在于，隔板包括依次連接的進風部（11）、隔液部（12）和出風部（13），所述進風部（11）位于進風腔內，所述隔液部（12）位于導風腔內，所述出風部（13）位于出風腔內，所述進風部（11）與所述出風部（13）的高度不等。

3.根據權利要求2所述的高鹽有機廢水連續處理蒸發塔，其特征在于，所述進風部（11）的高度大于所述出風部（13）的高度。

4.根據權利要求2所述的高鹽有機廢水連續處理蒸發塔，其特征在于，所述隔液部（12）上設有的導風板（2），導風板（2）具有從順流蒸發區向逆流蒸發區方向延伸的弧形結構。

5.根據權利要求1所述的高鹽有機廢水連續處理蒸發塔，其特征在于，第一蒸發管（31）包括多個第一盤管部，所述多個第一盤管部依次連通且沿進風方向平行布置；和/或，第二蒸發管（32）包括多個第二盤管部。

6.根據權利要求1所述的高鹽有機廢水連續處理蒸發塔，其特征在于，每個排液口處設有壓力傳感器（9），根據壓力傳感器的檢測結果啟動超聲波發生器。

發明內容

為解決背景技術中存在的技術問題，本發明提出一種高鹽有機廢水連續處理蒸發塔。

本發明提出的一種高鹽有機廢水連續處理蒸發塔，包括：塔體、捕沫器、蒸發管組、廢水噴淋機構、多個第一超聲波發生裝置和多個第二超聲波發生裝置；

塔體內設有進風腔、導風腔和出風腔，進風腔和出風腔并排布置且二者底部通過導風腔連通，進風腔頂部設有進風口，出風腔頂部設有出風口；

塔體內還設有多個并排布置的隔板，隔板從所述進風腔經過所述導風腔沿進風方向伸入所述出風腔，在所述進風腔內形成并排布置的多個順流蒸發區，在所述導風腔內形成多個并排布置的導風區，在所述出風腔內形成多個并排布置的逆流蒸發區；每個順流蒸發區分別與一個導風區和一個逆流蒸發區依次連通形成一個蒸發室，每個導風區底部設有排液口，所述排液口處設有排液閥；

廢水噴淋機構包括多個第一噴淋頭和多個第二噴淋頭，每個第一噴淋頭和第一蒸發管位于一個順流蒸發區內且第一噴淋頭位于第一蒸發管上方，每個第二噴淋頭和第二蒸發管位于一個逆流蒸發區內且第二噴淋頭位于第二蒸發管上方；

每個第一超聲波發生裝置用于對一個每個順流蒸發區內的第一蒸發管進行超聲波清洗，每個第二超聲波發生裝置用于對一個逆流蒸發區內的第二蒸發管進行超聲波清洗；

捕沫器位于所述出風腔內且位于所述逆流蒸發區上方。

優選地，隔板包括依次連接的進風部、隔液部和出風部，所述進風部位于進風腔內，所述隔液部位于導風腔內，所述出風部位于出風腔內，所述進風部與所述出風部的高度不等。

優選地，所述進風部的高度大于所述出風部的高度。

優選地，所述隔液部上設有的導風板，導風板具有從順流蒸發區向逆流蒸發區方向延伸的弧形結構。

優選地，第一蒸發管包括多個第一盤管部，所述多個第一盤管部依次連通且沿進風方向平行布置；

和/或，第二蒸發管包括多個第二盤管部，所述多個盤管部依次連通且沿進風方向平行布置。

優選地，第一超聲波發生裝置包括第一超聲波發生器和與第一超聲波發生器連接的第一超聲振動棒，第一超聲振動棒沿垂直于所述盤管部的方向延伸；

和/或第二超聲波發生裝置包括第二超聲波發生器和與第二超聲波發生器連接的第二超聲振動棒，第二超聲振動棒沿垂直于所述盤管部的方向延伸。

優選地，第一超聲振動棒位于第一蒸發管下方，第二超聲振動棒位于第二蒸發管下方。優選地，在蒸發管的清洗工況下，關閉一個蒸發室底部排液閥，當蒸發室內的液位淹沒第一蒸發管、第二蒸發管及其相應的超聲波發生器時，啟動超聲波發生器；清洗結束后，打開所述蒸發室底部的排液閥，將液體排出；重復上述步驟，啟動下一個蒸發室的蒸發管的清洗，直至完成所有蒸發室的清洗。

優選地，每個排液口處設有壓力傳感器，根據壓力傳感器的檢測結果啟動超聲波發生器。

本發明中，所提出的高鹽有機廢水連續處理蒸發塔，塔體設有多個并排布置的蒸發室，每個蒸發室包括順流蒸發區、逆流蒸發區、底部導風區，每個導風區底部設有排液口；每個順流蒸發區設有第一噴淋頭和第一蒸發管，每個逆流蒸發區內設有第二噴淋頭和第二蒸發管。通過上述優化設計的高鹽有機廢水連續處理蒸發塔，在線清洗蒸發盤管，清洗時無需停機，利用廢水清洗，不會產生額外的清洗廢水，從而實現蒸發塔連續處理廢水，大大延長系統的有效運行時間以及提升系統的廢水處理能力；通過對蒸發室設置順流蒸發區和逆流蒸發區，能夠提高換熱效率，且能最大限度利用風道空間，盡量縮減了蒸發室清洗用水容積，減少清洗前期蓄水時長。

（發明人：孫勇;余三江;李迪）
