公布日：2023.11.07
申請日：2023.08.03
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F101/30(2006.01)N
摘要

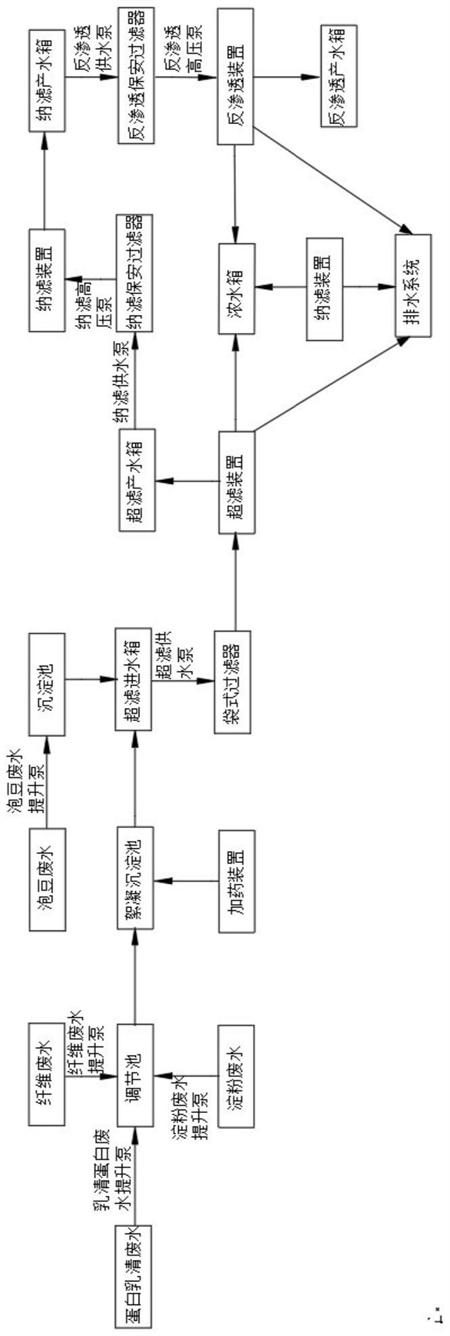

本發明公開了一種適用于豌豆蛋白乳清廢水資源化處理工藝，屬于廢水處理技術領域，包括：將泡豆廢水置入沉淀池內靜置沉淀，并將蛋白乳清廢水、淀粉廢水及纖維廢水泵送至調節池調節pH，將調節池產水泵送至絮凝沉淀反應池，投加絮凝劑之后靜置沉淀；將沉淀池內靜置后的上清液以及絮凝沉淀反應池靜置后的產水混合后泵送至袋式過濾器進行過濾，袋式過濾器產水進入超濾裝置截留大分子蛋白質和懸浮物；將超濾裝置的產水泵送至納濾裝置去除水中的小分子蛋白質和水中的低聚糖；將納濾裝置的產水泵送至反滲透裝置取產水中小分子有機物及水中鹽離子。本發明能夠制備獲取高品質產水，滿足農田灌溉水質標準要求，且產水也可回用于豌豆蛋白制備工藝中。
權利要求書
1.一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，包括：S10，預處理階段將泡豆廢水置入沉淀池內靜置沉淀，并將蛋白乳清廢水、淀粉廢水及纖維廢水按照預設比例混合后泵送至調節池，加入堿液調節pH，調節完成后將調節池產水泵送至絮凝沉淀反應池，投加絮凝劑之后靜置沉淀；S20，超濾處理將沉淀池內靜置后的上清液以及絮凝沉淀反應池靜置后的產水混合后泵送至袋式過濾器進行初步過濾，袋式過濾器產水進入超濾裝置進行二次過濾截留大分子蛋白質和懸浮物；S30，納濾處理將超濾裝置的產水泵送至納濾裝置過濾去除水中的小分子蛋白質和水中的低聚糖；S40，反滲透處理將納濾裝置的產水泵送至反滲透裝置去除水中小分子有機物及水中鹽離子，通過反滲透產水箱收集反滲透裝置制備的高品質產水。
2.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，所述調節池內設置攪拌器，所述絮凝沉淀反應池包括快速反應區、慢速反應區和沉淀區，所述快速反應區和所述慢速反應區均設置有攪拌器，所述快速反應區連通有加藥裝置，所述加藥裝置內裝填有絮凝劑。
3.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，所述超濾裝置的周期運行時間30-60min，所述超濾裝置運行一個周期后進行反洗，所述超濾裝置運行2-3天進行一次藥洗，所述超濾裝置的藥洗方式為增強通量維持清洗方式。
4.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，所述納濾裝置采用錯流運行方式，所述反滲透裝置采用錯流運行方式。
5.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，還包括納濾保安過濾器和反滲透保安過濾器，所述納濾保安過濾器設置于所述超濾裝置和所述納濾裝置之間，所述反滲透保安過濾器設置于所述納濾裝置和所述反滲透裝置之間。
6.根據權利要求5所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，還包括超濾進水箱、超濾產水箱和納濾產水箱，所述超濾進水箱和所述袋式過濾器、所述沉淀池以及絮凝沉淀反應池連通，所述超濾產水箱的進口和所述超濾裝置連通，所述超濾產水箱的出口和所述納濾保安過濾器連通，所述納濾產水箱的進口和所述納濾裝置連通，所述納濾產水箱的出口和反滲透保安過濾器連通。
7.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，步驟S10中，所述蛋白乳清廢水、淀粉廢水及纖維廢水的水量混合比例為5：2：2，所述調節池調節完成后的pH為6。
8.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，步驟S10中，所述絮凝沉淀反應池的沉淀時間為30-60min，所述絮凝沉淀反應池的產水濁度為20-30NTU，泡豆廢水靜置的沉淀時間為1.5-2.0h。
9.根據權利要求1所述的一種適用于豌豆蛋白乳清廢水資源化處理工藝，其特征在于，步驟S20中，所述超濾裝置的產水濁度
發明內容
有鑒于此，本發明提供了一種適用于豌豆蛋白乳清廢水資源化處理工藝，本發明能夠制備獲取高品質產水，滿足農田灌溉水質標準要求，或者產水直接回用于豌豆蛋白制備工藝。
為了實現上述目的，本發明采用如下技術方案：
一種適用于豌豆蛋白乳清廢水資源化處理工藝，包括：
S10，預處理階段
將泡豆廢水置入沉淀池內靜置沉淀，并將蛋白乳清廢水、淀粉廢水及纖維廢水按照預設比例混合后泵送至調節池，加入堿液調節pH，調節完成后將調節池產水泵送至絮凝沉淀反應池，投加絮凝劑之后靜置沉淀；
S20，超濾處理
將沉淀池內靜置后的上清液以及絮凝沉淀反應池靜置后的產水混合后泵送至袋式過濾器進行初步過濾，袋式過濾器產水進入超濾裝置進行二次過濾截留大分子蛋白質和懸浮物；
S30，納濾處理
將超濾裝置的產水泵送至納濾裝置過濾去除水中的小分子蛋白質和水中的低聚糖；
S40，反滲透處理
將納濾裝置的產水泵送至反滲透裝置去除水中小分子有機物及水中鹽離子，通過反滲透產水箱收集反滲透裝置制備的高品質產水。
優選的，所述調節池內設置攪拌器，所述絮凝沉淀反應池包括快速反應區、慢速反應區和沉淀區，所述快速反應區和所述慢速反應區均設置有攪拌器，所述快速反應區連通有加藥裝置，所述加藥裝置內裝填有絮凝劑。
優選的，所述超濾裝置的周期運行時間30-60min，所述超濾裝置運行一個周期后進行反洗，所述超濾裝置運行2-3天進行一次藥洗，所述超濾裝置的藥洗方式為增強通量維持清洗方式。
優選的，所述納濾裝置采用錯流運行方式，所述反滲透裝置采用錯流運行方式。
優選的，處理工藝還包括納濾保安過濾器和反滲透保安過濾器，所述納濾保安過濾器設置于所述超濾裝置和所述納濾裝置之間，所述反滲透保安過濾器設置于所述納濾裝置和所述反滲透裝置之間。
優選的，處理工藝還包括超濾進水箱、超濾產水箱和納濾產水箱，所述超濾進水箱和所述袋式過濾器、所述沉淀池以及絮凝沉淀反應池連通，所述超濾產水箱的進口和所述超濾裝置連通，所述超濾產水箱的出口和所述納濾保安過濾器連通，所述納濾產水箱的進口和所述納濾裝置連通，所述納濾產水箱的出口和反滲透保安過濾器連通。
優選的，步驟S10中，所述蛋白乳清廢水、淀粉廢水及纖維廢水的水量混合比例為5：2：2，所述調節池調節完成后的pH為6。
優選的，步驟S10中，所述絮凝沉淀反應池的沉淀時間為30-60min，所述絮凝沉淀反應池的產水濁度為20-30NTU，泡豆廢水靜置的沉淀時間為1.5-2.0h。
優選的，步驟S20中，所述超濾裝置的產水濁度
（發明人：郭彩榮;王為民;何柳東;張巖崗;王可;王麗雪）
