公布日：2023.11.21
申請日：2023.09.15
分類號：C02F1/04(2023.01)I;C02F1/38(2023.01)I
摘要
本發明涉及一種基于超重力裝置的廢水濃縮系統及方法，包括：風機、超重力裝置、廢水池、廢水泵、加熱器、末端干化單元和煙囪；其中，風機與超重力裝置空氣入口相連，超重力裝置空氣出口與煙囪相連，廠區來廢水與廢水池入口相連，廢水池出口與廢水泵入口相連，廢水泵出口與加熱器廢水入口相連，加熱器廢水出口與超重力裝置廢水入口相連，超重力裝置廢水出口與廢水池入口相連，廢水泵出口管設置旁路與末端干化單元入口相連。本發明的有益效果是：本發明采用熱水作為熱源，與熱煙氣熱源相比，攜帶相同熱量的條件下，所需輸送設備的功率更小。
權利要求書
1.一種基于超重力裝置的廢水濃縮系統，其特征在于，包括：風機(1)、超重力裝置(2)、廢水池(3)、廢水泵(4)、加熱器(5)、末端干化單元(6)和煙囪(7)；其中，風機(1)與超重力裝置(2)空氣入口相連，超重力裝置(2)空氣出口與煙囪(7)相連，廠區來廢水與廢水池(3)入口相連，廢水池(3)出口與廢水泵(4)入口相連，廢水泵(4)出口與加熱器(5)廢水入口相連，加熱器(5)廢水出口與超重力裝置(2)廢水入口相連，超重力裝置(2)廢水出口與廢水池(3)入口相連，廢水泵(4)出口管設置旁路與末端干化單元(6)入口相連。
2.根據權利要求1所述的基于超重力裝置的廢水濃縮系統，其特征在于，超重力裝置(2)采用板式轉子旋轉床、填料式轉子旋轉床或復合式轉子旋轉床。
3.根據權利要求2所述的基于超重力裝置的廢水濃縮系統，其特征在于，超重力裝置(2)根據所需空氣量大小，采用多個裝置并聯。
4.根據權利要求3所述的基于超重力裝置的廢水濃縮系統，其特征在于，超重力裝置(2)空氣出口設置冷凝器，采用廠區來廢水與超重力裝置(2)出口濕空氣換熱，回收一部分熱量。
5.根據權利要求4所述的基于超重力裝置的廢水濃縮系統，其特征在于，超重力裝置(2)空氣出口與脫硫吸收塔入口煙道相連。
6.根據權利要求5所述的基于超重力裝置的廢水濃縮系統，其特征在于，加熱器(5)采用管殼式換熱器，加熱器(5)的熱水來源采用低溫省煤器或煙氣管式換熱器的熱媒水。
7.根據權利要求6所述的基于超重力裝置的廢水濃縮系統，其特征在于，風機(1)采用變頻調節，廢水泵(4)出口管路上設有調節閥。
8.根據權利要求7所述的基于超重力裝置的廢水濃縮系統，其特征在于，廢水池(3)采用廢水箱。
9.一種基于超重力裝置的廢水濃縮方法，其特征在于，由權利要求1至8任一所述的基于超重力裝置的廢水濃縮系統執行，包括：步驟1、廢水通過廢水泵(4)送至加熱器5加熱至60-85℃后送至超重力裝置(2)；步驟2、常溫空氣通過風機(1)進入超重力裝置(2)；步驟3、在超重力裝置內折流板或填料的作用下，廢水與空氣充分傳質傳熱；步驟4、廢水熱量傳遞給空氣后，空氣的溫度升高至50-75℃，并達到飽和濕度，從超重力裝置(2)空氣出口排出；廢水降溫后回流至廢水池(3)。
10.根據權利要求9所述的基于超重力裝置的廢水濃縮方法，其特征在于，步驟3中，超重力裝置(2)的轉速為600-1800rpm。
發明內容
本發明的目的是針對現有技術的問題，提供了一種基于超重力裝置的廢水濃縮系統及方法。

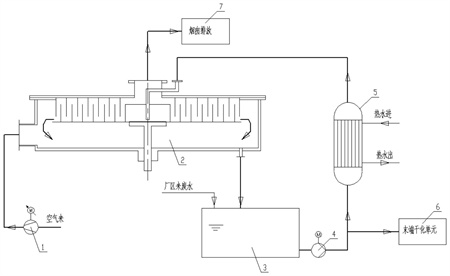

第一方面，提供了一種基于超重力裝置的廢水濃縮系統，包括：風機、超重力裝置、廢水池、廢水泵、加熱器、末端干化單元和煙囪；
其中，風機與超重力裝置空氣入口相連，超重力裝置空氣出口與煙囪相連，廠區來廢水與廢水池入口相連，廢水池出口與廢水泵入口相連，廢水泵出口與加熱器廢水入口相連，加熱器廢水出口與超重力裝置廢水入口相連，超重力裝置廢水出口與廢水池入口相連，廢水泵出口管設置旁路與末端干化單元入口相連。
作為優選，超重力裝置采用板式轉子旋轉床、填料式轉子旋轉床或復合式轉子旋轉床。
作為優選，超重力裝置根據所需空氣量大小，采用多個裝置并聯。
作為優選，超重力裝置空氣出口設置冷凝器，采用廠區來廢水與超重力裝置出口濕空氣換熱，回收一部分熱量。
作為優選，超重力裝置空氣出口與脫硫吸收塔入口煙道相連。
作為優選，加熱器采用管殼式換熱器，加熱器的熱水來源采用低溫省煤器或煙氣管式換熱器的熱媒水。
作為優選，風機采用變頻調節，廢水泵出口管路上設有調節閥。
作為優選，廢水池采用廢水箱。
第二方面，提供了一種基于超重力裝置的廢水濃縮方法，由第一方面任一所述的基于超重力裝置的廢水濃縮系統執行，包括：
步驟1、廢水通過廢水泵送至加熱器加熱至60-85℃后送至超重力裝置；
步驟2、常溫空氣通過風機進入超重力裝置；
步驟3、在超重力裝置內折流板或填料的作用下，廢水與空氣充分傳質傳熱；
步驟4、廢水熱量傳遞給空氣后，空氣的溫度升高至50-75℃，并達到飽和濕度，從超重力裝置空氣出口排出；廢水降溫后回流至廢水池。
作為優選，步驟3中，超重力裝置的轉速為600-1800rpm。
本發明的有益效果是：
1.本發明采用熱水作為熱源，與熱煙氣熱源相比，攜帶相同熱量的條件下，所需輸送設備的功率更小。
2.本發明通過超重力裝置的強化氣液傳質傳熱作用，空氣的升溫更大，可以攜帶更多水分。
3.本發明具有熱源簡單、設備規模小、脫硫吸收塔水平衡影響小、設備投資和運行成本低等優勢。
（發明人：張威;葛春亮;潘超群;張力;丁得龍;陳瑤姬;陳彪）
