公布日：2022.04.29

申請日：2022.02.15

分類號：B01D21/00(2006.01)I;B01D21/24(2006.01)I

摘要

本發明公開了一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，包括行車，斜管填料、填料支架和隔墻，斜管填料固定于填料支架上，填料支架固定于隔墻上，反沖洗泵進水管、反沖洗泵、反沖洗管道和反沖洗濾頭，反沖洗泵進水管與反沖洗泵進口連接，反沖洗管道與反沖洗泵出口連接，反沖洗濾頭均布于反沖洗管道之上，吸泥管、排泥泵、排泥管道和集泥槽，吸泥管與排泥泵進口連接，排泥管道與排泥泵出口連接，排泥管道延伸至集泥槽。本發明是一種便于管理維護，具有反沖洗和行車式吸泥的斜管沉淀污水處理設備。解決了上述斜管沉淀池斜管積泥、排泥不暢的技術問題。

權利要求書

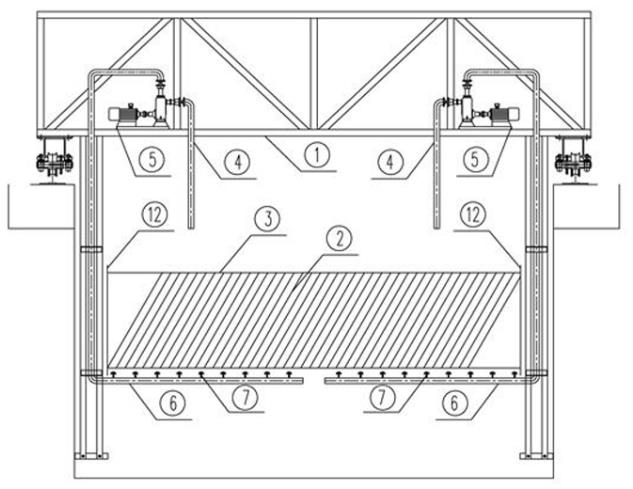

1.一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，包括行車1，斜管填料2、填料支架3和隔墻12，斜管填料2固定于填料支架3上，填料支架固定于隔墻12上，反沖洗泵進水管4、反沖洗泵5、反沖洗管道6和反沖洗濾頭7，反沖洗泵進水管4與反沖洗泵5進口連接，反沖洗管道6反沖洗泵5出口連接，反沖洗濾頭7均布于反沖洗管道6之上，吸泥管8、排泥泵9、排泥管道10和集泥槽11，吸泥管8與排泥泵9進口連接，排泥管道10與排泥泵9出口連接，排泥管道10延伸至集泥槽11。

2.根據權利要求1所述的一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，其特征在于：所述行車1位于設備上方，通過導軌往復移動。

3.根據權利要求1所述的一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，其特征在于：所述斜管填料2固定于填料支架3上，填料支架固定于池壁與隔墻12上。

4.根據權利要求1所述的一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，其特征在于：所述反沖洗泵5固定在行車1上，通過反沖洗泵進水管4將上清液經反沖洗管道6輸送至斜管填料2下方，通過反沖洗濾頭7對斜管填料2進行清洗，反沖洗泵進水管4、反沖洗泵5、反沖洗管道6和反沖洗濾頭7在行車1帶動下往復移動，實現對整個沉淀池斜管填料2的反沖洗。

5.根據權利要求1所述的一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，其特征在于：所述排泥泵9固定在行車1上，通過底部吸泥管8將設備底部沉淀污泥經排泥管道10排至集泥槽11內，吸泥管8、排泥泵9和排泥管道10在行車1帶動下往復移動，實現對整個斜管沉淀池底部排泥。

6.根據權利要求1所述的一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，其特征在于：所述集泥槽11固定于設備兩側，用于收集排泥管道10排出的底部沉淀污泥。

發明內容

為了克服上述現有技術中存在的不足，本發明提供了一種運行簡單、便于管理維護，具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，解決上述斜管積泥，排泥不暢的技術問題。

為了實現上述目的，本發明采用如下技術方案：一種具有反沖洗和行車式吸泥的斜管沉淀污水處理設備，包括行車1，斜管填料2、填料支架3和隔墻12，斜管填料2固定于填料支架3上，填料支架固定于隔墻12上，反沖洗泵進水管4、反沖洗泵5、反沖洗管道6和反沖洗濾頭7，反沖洗泵進水管4與反沖洗泵5進口連接，反沖洗管道6與反沖洗泵5出口連接，反沖洗濾頭7均布于反沖洗管道6之上，吸泥管8、排泥泵9、排泥管道10和集泥槽11，吸泥管8與排泥泵9進口連接，排泥管道10與排泥泵9出口連接，排泥管道10延伸至集泥槽11。

所述行車1位于設備上方，通過導軌往復移動。

所述斜管填料2固定于填料支架3上，填料支架固定于池壁與隔墻12上。

所述反沖洗泵5固定在行車1上，通過反沖洗泵進水管4將上清液經反沖洗管道6輸送至斜管填料2下方，通過反沖洗濾頭7對斜管填料2進行清洗，反沖洗泵進水管4、反沖洗泵5、反沖洗管道6和反沖洗濾頭7在行車1帶動下往復移動，實現對整個沉淀池斜管填料2的反沖洗；所述排泥泵9固定在行車1上，通過底部吸泥管8將設備底部沉淀污泥經排泥管道10排至集泥槽11內，吸泥管8、排泥泵9和排泥管道10在行車1帶動下往復移動，實現對整個斜管沉淀池底部排泥；所述集泥槽11固定于設備兩側，用于收集排泥管道10排出的底部沉淀污泥。

積極有益效果：本發明為一種便于管理維護，具有反沖洗和行車式吸泥的斜管沉淀污水處理設備。解決了上述斜管積泥、排泥不暢的技術問題。

（發明人：劉峻;劉從彬;朱亞飛;張成帥;李芒;楊偉納;逯通）
