公布日：2023.03.28
申請日：2022.11.30
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N
摘要
本發明公開了一種污水環保用分級固體廢物處理設備，涉及固體廢物處理技術領域，其技術方案要點是包括：支撐板，支撐板安裝在污水排放河道的側壁上；裝料盒，裝料盒設置有兩個，裝料盒轉動連接在兩塊支撐板之間，裝料盒的側壁開設有通孔，裝料盒放置在污水排放河道內對污水中的固體廢物進行收集；破碎盒，破碎盒移動連接在支撐板的上方，破碎盒內轉動連接有轉動桿，轉動桿上固定連接有破碎桿，效果是首先通過裝料盒實現對污水河道內固體廢物的收集，在將裝料盒內收集的固體廢物倒入破碎盒內，破碎桿轉動實現了對破碎盒內部固體廢物的破碎處理，即實現了對污水河道內固體廢物的分級處理。
權利要求書

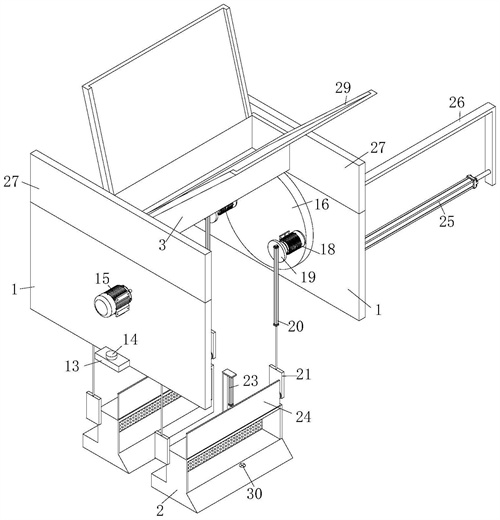

1.一種污水環保用分級固體廢物處理設備，其特征在于，包括：支撐板（1），支撐板（1）安裝在污水排放河道的側壁上；裝料盒（2），裝料盒（2）設置有兩個，裝料盒（2）轉動連接在兩塊支撐板（1）之間，裝料盒（2）的側壁開設有通孔（10），裝料盒（2）放置在污水排放河道內對污水中的固體廢物進行收集；破碎盒（3），破碎盒（3）移動連接在支撐板（1）的上方，破碎盒（3）內轉動連接有轉動桿（4），轉動桿（4）上固定連接有破碎桿（5），裝料盒（2）內部裝有的固體廢物倒入破碎盒（3）內部，破碎桿（5）轉動對破碎盒（3）內部的固體廢物進行破碎；其中，裝料盒（2）的側壁內開設有儲液腔（6），儲液腔（6）的側壁開設有進液孔（7）和出液孔（11），裝料盒（2）上固定連接有中間盒（8），裝料盒（2）的內部彈性連接有過濾板（12），中間盒（8）與出液孔（11）連通，出液孔（11）內安裝有控液機構，中間盒（8）連通有出液管（9），出液管（9）的一端穿過裝料盒（2）的側壁并與裝料盒（2）內部連通，在裝料盒（2）內部裝有的固體廢物倒入破碎盒（3）之后，控液機構打開使儲液腔（6）內部的液體通過出液孔（11）、中間盒（8）、出液管（9）排至過濾板（12），液體對過濾板（12）上的顆粒狀固體廢物進行清理；控液機構包括擋料塊（33），裝料盒（2）的側壁開設有出孔（34），出孔（34）與出液孔（11）連通，出液孔（11）內固定連接有第二彈簧（35），第二彈簧（35）的一端固定連接有活動桿（36），活動桿（36）上開設有開孔（37），活動桿（36）與擋料塊（33）固定連接，擋料塊（33）與出孔（34）相配合，活動桿（36）上固定連接有相連桿（38），相連桿（38）的一端穿過出液孔（11）的側壁并固定連接有第一梯形塊（39），過濾板（12）的側壁上固定連接有第二梯形塊（40），第一梯形塊（39）與第二梯形塊（40）相對應；中間盒（8）的側壁上固定連接有第四氣動伸縮桿（41），第四氣動伸縮桿（41）的移動端固定連接有L形推桿（42），L形推桿（42）上固定連接有頂桿（43），頂桿（43）的一端穿過裝料盒（2）的側壁并固定連接有擠壓板（44），擠壓板（44）密封移動連接在儲液腔（6）的內部。
2.根據權利要求1所述的一種污水環保用分級固體廢物處理設備，其特征在于，支撐板（1）的側壁固定連接有固定塊（13），固定塊（13）上螺紋連接有固定螺栓（14）。
3.根據權利要求2所述的一種污水環保用分級固體廢物處理設備，其特征在于，支撐板（1）的一側壁上固定連接有第一電機（15），支撐板（1）的另一側壁轉動連接有轉盤（16），第一電機（15）的驅動軸穿過支撐板（1）的側壁并與轉盤（16）固定連接，兩個轉盤（16）之間通過連桿（17）固定連接，轉盤（16）上固定連接有第二電機（18），第二電機（18）的驅動軸上固定連接有轉動板（19），轉動板（19）上固定連接有第一氣動伸縮桿（20），第一氣動伸縮桿（20）的移動端固定連接有連接塊（21），連接塊（21）的側壁上固定連接有第三電機（22），第三電機（22）的驅動軸與裝料盒（2）固定連接。
4.根據權利要求3所述的一種污水環保用分級固體廢物處理設備，其特征在于，裝料盒（2）的外側壁上固定連接有第二氣動伸縮桿（23），第二氣動伸縮桿（23）的移動端固定連接有擋料板（24），擋料板（24）的一端穿過裝料盒（2）的側壁并位于裝料盒（2）的內部。
5.根據權利要求4所述的一種污水環保用分級固體廢物處理設備，其特征在于，支撐板（1）的側壁上固定連接有第三氣動伸縮桿（25），第三氣動伸縮桿（25）的移動端固定連接有L形活移板（26），裝料盒（2）的兩端固定連接有相連塊（27），相連塊（27）與L形活移板（26）固定連接。
6.根據權利要求5所述的一種污水環保用分級固體廢物處理設備，其特征在于，破碎盒（3）的內部固定連接有第四電機（28），第四電機（28）的驅動軸與轉動桿（4）固定連接。
7.根據權利要求6所述的一種污水環保用分級固體廢物處理設備，其特征在于，破碎盒（3）的兩端均傾斜固定連接有接料板（29）。
8.根據權利要求7所述的一種污水環保用分級固體廢物處理設備，其特征在于，進液孔（7）內固定連接有過濾網（30）和單向閥（31）；過濾板（12）通過第一彈簧（32）連接在裝料盒（2）的內部。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種污水環保用分級固體廢物處理設備。
為實現上述目的，本發明提供了如下技術方案：
一種污水環保用分級固體廢物處理設備，包括：
支撐板，支撐板安裝在污水排放河道的側壁上。
裝料盒，裝料盒設置有兩個，裝料盒轉動連接在兩塊支撐板之間，裝料盒的側壁開設有通孔，裝料盒放置在污水排放河道內對污水中的固體廢物進行收集。
破碎盒，破碎盒移動連接在支撐板的上方，破碎盒內轉動連接有轉動桿，轉動桿上固定連接有破碎桿，裝料盒內部裝有的固體廢物倒入破碎盒內部，破碎桿轉動對破碎盒內部的固體廢物進行破碎。
其中，裝料盒的側壁內開設有儲液腔，儲液腔的側壁開設有進液孔和出液孔，裝料盒上固定連接有中間盒，裝料盒的內部彈性連接有過濾板，中間盒與出液孔連通，出液孔內安裝有控液機構，中間盒連通有出液管，出液管的一端穿過裝料盒的側壁并與裝料盒內部連通，在裝料盒內部裝有的固體廢物倒入破碎盒之后，控液機構打開使儲液腔內部的液體通過出液孔、中間盒、出液管排至過濾板，液體對過濾板上的顆粒狀固體廢物進行清理。
支撐板的側壁固定連接有固定塊，固定塊上螺紋連接有固定螺栓。
支撐板的一側壁上固定連接有第一電機，支撐板的另一側壁轉動連接有轉盤，第一電機的驅動軸穿過支撐板的側壁并與轉盤固定連接，兩個轉盤之間通過連桿固定連接，轉盤上固定連接有第二電機，第二電機的驅動軸上固定連接有轉動板，轉動板上固定連接有第一氣動伸縮桿，第一氣動伸縮桿的移動端固定連接有連接塊，連接塊的側壁上固定連接有第三電機，第三電機的驅動軸與裝料盒固定連接。
裝料盒的外側壁上固定連接有第二氣動伸縮桿，第二氣動伸縮桿的移動端固定連接有擋料板，擋料板的一端穿過裝料盒的側壁并位于裝料盒的內部。
支撐板的側壁上固定連接有第三氣動伸縮桿，第三氣動伸縮桿的移動端固定連接有L形活移板，裝料盒的兩端固定連接有相連塊，相連塊與L形活移板固定連接。
破碎盒的內部固定連接有第四電機，第四電機的驅動軸與轉動桿固定連接。
破碎盒的兩端均傾斜固定連接有接料板。
進液孔內固定連接有過濾網和單向閥。
過濾板通過第一彈簧連接在裝料盒的內部。
控液機構包括擋料塊，裝料盒的側壁開設有出孔，出孔與出液孔連通，出液孔內固定連接有第二彈簧，第二彈簧的一端固定連接有活動桿，活動桿上開設有開孔，活動桿與擋料塊固定連接，擋料塊與出孔相配合，活動桿上固定連接有相連桿，相連桿的一端穿過出液孔的側壁并固定連接有第一梯形塊，過濾板的側壁上固定連接有第二梯形塊，第一梯形塊與第二梯形塊相對應。
中間盒的側壁上固定連接有第四氣動伸縮桿，第四氣動伸縮桿的移動端固定連接有L形推桿，L形推桿上固定連接有頂桿，頂桿的一端穿過裝料盒的側壁并固定連接有擠壓板，擠壓板密封移動連接在儲液腔的內部。
與現有技術相比，本發明具備以下有益效果：
1、本發明中，通過設置裝料盒和破碎盒，首先通過裝料盒實現對污水河道內固體廢物的收集，在將裝料盒內收集的固體廢物倒入破碎盒內，破碎桿轉動實現了對破碎盒內部固體廢物的破碎處理，即實現了對污水河道內固體廢物的分級處理。
2、本發明中，通過設置出液管，便于清理過濾板上附著的顆粒固體廢物，在裝料盒內部收集的固體廢物倒入破碎盒的內部之后，由于顆粒小的固體廢物容易附著在過濾板上，為了使過濾板上附著的小顆粒固體廢物掉落至破碎盒的內部，第四氣動伸縮桿工作通過L形推桿實現頂桿移動，在頂桿移動的過程中實現擠壓板在儲液腔內部移動，從而實現將儲液腔內部的液體水擠壓至出孔內，受到水壓的作用實現擋料塊移動，直至擋料塊從出孔移動至進液孔的內部，從而實現液體水通過出液孔、中間盒流至出液管，由于出液管朝向過濾板，出液管排出的液體水實現對過濾板的沖洗，從而實現過濾板上附著的小顆粒固體廢物沖洗至破碎盒的內部。
（發明人：李賀;李黎;侯精明）
