公布日：2023.11.24
申請日：2023.07.24
分類號：C02F3/10(2023.01)I;C02F3/12(2023.01)I
摘要
本發明公開了一種廢水生化處理的填料，包括填料球，填料球包括兩個相互配合的半球殼，半球殼上均勻設有多個第一透水孔，填料球的內部設有多個分隔片和多個附著球，且多個分隔片沿直徑同軸設置，分隔片上均勻設有多個第二透水孔，分隔片直徑的兩端均設有支撐球，半球殼的內壁上設有與支撐球相配合的球槽，基于上述的一種廢水生化處理的填料的一種廢水生化處理池，包括池體，所述池體兩側的內壁上對稱設有多個第一限位槽，池體內的中部設有隔板，隔板的兩側對稱設有多個第二限位槽，第二限位槽與對應的第一限位槽之間設有填料架；本發明通過整體結構的設置，提高掛膜速度、掛膜量和氧氣利用率，且結構簡單，不易堵塞，生產成本降低。
權利要求書
1.一種廢水生化處理的填料，包括填料球(9)，其特征在于，填料球(9)包括兩個相互配合的半球殼(13)，半球殼(13)上均勻設有多個第一透水孔(14)，填料球(9)的內部設有多個分隔片(15)和多個附著球(18)，分隔片(15)呈半圓狀，且多個分隔片(15)沿直徑同軸設置，分隔片(15)上均勻設有多個第二透水孔(16)，分隔片(15)直徑的兩端均設有支撐球(17)，半球殼(13)的內壁上設有與支撐球(17)相配合的球槽。

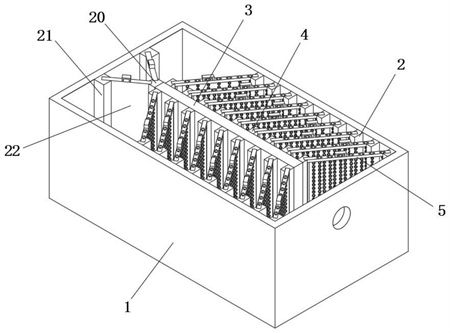

2.基于上述的一種廢水生化處理的填料的一種廢水生化處理池，包括池體(1)，其特征在于，所述池體(1)兩側的內壁上對稱設有多個第一限位槽(2)，池體(1)內的中部設有隔板(3)，隔板(3)的兩側對稱設有多個第二限位槽(4)，第二限位槽(4)與對應的第一限位槽(2)之間設有填料架(5)，填料架(5)包括外框(6)，外框(6)的頂部和底部均設有多個通孔(7)和多個卡合槽(8)，卡合槽(8)與對應的通孔(7)垂直設置，卡合槽(8)內配合設有卡合塊(11)，對應的兩個卡合塊(11)之間設有連接繩(10)，多個填料球(9)等距固定于連接繩(10)上。
3.根據權利要求2所述的一種廢水生化處理池，其特征在于，所述外框(6)頂端的一側設有提升把手(12)，池體(1)內同一側相鄰的兩個填料架(5)反向設置。
4.根據權利要求2所述的一種廢水生化處理池，其特征在于，所述隔板(3)的一端設有兩個第三限位槽(20)，池體(1)一端的內壁上設有兩個第四限位槽(21)，第三限位槽(20)與對應的第四限位槽(21)之間設有截流板(22)。
5.根據權利要求2所述的一種廢水生化處理池，其特征在于，所述通孔(7)的橫截面與卡合槽(8)的橫截面吻合，卡合槽(8)的深度小于通孔(7)的深度。
6.根據權利要求2所述的一種廢水生化處理池，其特征在于，所述連接繩(10)為彈力繩。
7.根據權利要求2所述的一種廢水生化處理池，其特征在于，所述填料架(5)與池體(1)的內壁和隔板(3)均呈45°角設置。
8.根據權利要求1所述的一種廢水生化處理的填料，其特征在于，所述的兩個半球殼(13)的連接面上設有相互配合的連接槽(19)和連接爪。
9.根據權利要求1所述的一種廢水生化處理的填料，其特征在于，所述的多個分隔片(15)中相鄰的兩個分隔片(15)之間的夾角相等，且多個附著球(18)均勻分布于相鄰的兩個分隔片(15)之間。
10.根據權利要求1所述的一種廢水生化處理的填料，其特征在于，所述附著球(18)由聚丙烯塑料發泡材料制成。
發明內容
為解決現有技術存在的缺陷，本發明提供一種廢水生化處理的填料及廢水生化處理池。
為了解決上述技術問題，本發明提供了如下的技術方案：
本發明一種廢水生化處理的填料，包括填料球，填料球包括兩個相互配合的半球殼，半球殼上均勻設有多個第一透水孔，填料球的內部設有多個分隔片和多個附著球，分隔片呈半圓狀，且多個分隔片沿直徑同軸設置，分隔片上均勻設有多個第二透水孔，分隔片直徑的兩端均設有支撐球，半球殼的內壁上設有與支撐球相配合的球槽。
基于上述的一種廢水生化處理的填料的一種廢水生化處理池，包括池體，所述池體兩側的內壁上對稱設有多個第一限位槽，池體內的中部設有隔板，隔板的兩側對稱設有多個第二限位槽，第二限位槽與對應的第一限位槽之間設有填料架，填料架包括外框，外框的頂部和底部均設有多個通孔和多個卡合槽，卡合槽與對應的通孔垂直設置，卡合槽內配合設有卡合塊，對應的兩個卡合塊之間設有連接繩，多個填料球等距固定于連接繩上。
作為本發明的一種優選技術方案，所述外框頂端的一側設有提升把手，池體內同一側相鄰的兩個填料架反向設置。
作為本發明的一種優選技術方案，所述隔板的一端設有兩個第三限位槽，池體一端的內壁上設有兩個第四限位槽，第三限位槽與對應的第四限位槽之間設有截流板。
作為本發明的一種優選技術方案，所述通孔的橫截面與卡合槽的橫截面吻合，卡合槽的深度小于通孔的深度。
作為本發明的一種優選技術方案，所述連接繩為彈力繩。
作為本發明的一種優選技術方案，所述填料架與池體的內壁和隔板均呈45°角設置。
作為本發明的一種優選技術方案，所述的兩個半球殼的連接面上設有相互配合的連接槽和連接爪。
作為本發明的一種優選技術方案，所述的多個分隔片中相鄰的兩個分隔片之間的夾角相等，且多個附著球均勻分布于相鄰的兩個分隔片之間。
作為本發明的一種優選技術方案，所述附著球由聚丙烯塑料發泡材料制成。
本發明的有益效果如下：
1、本發明一種廢水生化處理的填料，通過在填料球的半球殼上均勻設有多個第一透水孔，填料球的內部設有多個分隔片和多個附著球，分隔片呈半圓狀，且多個分隔片沿直徑同軸設置，分隔片上均勻設有多個第二透水孔，分隔片直徑的兩端均設有支撐球，半球殼的內壁上設有與支撐球相配合的球槽，污水流過填料架，進入填料球內時，在污水的沖擊下，分隔片以支撐球為軸發生不定向轉動，對填料球內部的附著球起到攪拌作用，使得附著球均勻且充分的與污水接觸，進行掛膜、吸附等污水凈化步驟，提高掛膜速度、掛膜量和氧氣利用率，且結構簡單，不易堵塞，生產成本降低。
2、本發明一種廢水生化處理的填料，通過設置多個分隔片中相鄰的兩個分隔片之間的夾角相等，且多個附著球均勻分布于相鄰的兩個分隔片之間，保證附著球均勻分布于填料球內，提高掛膜速度、掛膜量和氧氣利用率。
3、本發明一種廢水生化處理的填料，通過在填料球的兩個半球殼的連接面上設有相互配合的連接槽和連接爪，方便填料球拆卸和扣合，方便更換其內部附著球，使得填料球可重復利用，避免材料浪費。
4、本發明一種廢水生化處理池，通過在池體兩側的內壁上對稱設有多個第一限位槽，池體內的中部設有隔板，隔板的兩側對稱設有多個第二限位槽，第二限位槽與對應的第一限位槽之間設有填料架，外框頂端的一側設有提升把手，池體內同一側相鄰的兩個填料架反向設置，利用提升機對同一側設有提升把手的填料架進行提升，另一側設有提升把手的填料架繼續工作，因此無需停止污水的流動，方便本發明持續工作，也方便根據需求調整填料架的密封，最大化填料球的吸附率。
5、本發明一種廢水生化處理池，填料架包括外框，外框的頂部和底部均設有多個通孔和多個卡合槽，卡合槽與對應的通孔垂直設置，卡合槽內配合設有卡合塊，對應的兩個卡合塊之間設有連接繩，多個填料球等距固定于連接繩上，將卡合塊穿過通孔后，旋轉90°后，與卡合槽配合，方便將填料球固定于外框內，反向操作即可取下填料球，方便了填料球的安裝和拆卸，方便更換填料球。
（發明人：李永秋;劉聚峰;王旭;王杰;李昱林）
