公布日：2024.06.11
申請日：2024.05.14
分類號：B01D29/01(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I
摘要
本發明公開了一種污水有機廢物處理裝置，包括有處理罐、污水進口、外罐體、加料口、污水出口、控制閥、定位槽、插入孔和過濾板，過濾板包括有過濾網及位于過濾網上端的雜質存放區組成，污水內所摻雜的雜質顆粒會殘留至雜質存放區內，且當拉出過濾板的過程中，雜質顆粒能穩定的停留在雜質存放區內；外罐體的右側開設有安裝孔，安裝孔內設置有用于鎖定過濾板的鎖定組件。本發明具有以下優點和效果：具備方便安裝/拆卸過濾板的優點，同時在拆卸過濾板的過程中能讓雜質顆粒保持穩定的停留。
權利要求書

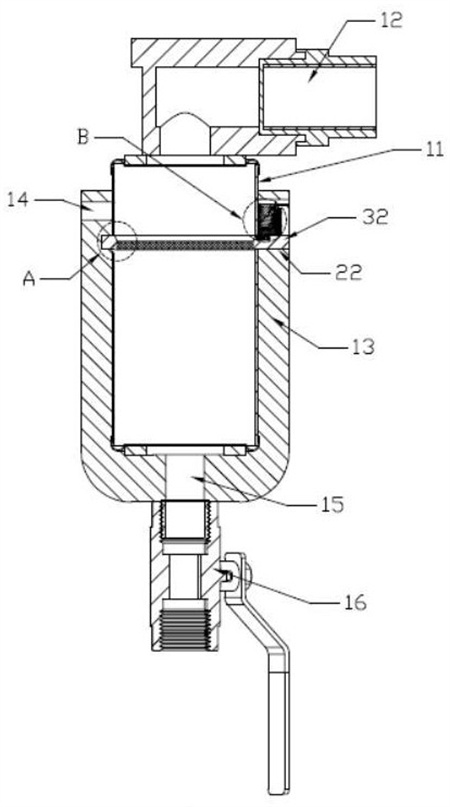

1.一種污水有機廢物處理裝置，包括有處理罐(11)，所述的處理罐(11)的上端設置有污水進口(12)，所述的處理罐(11)外套設有外罐體(13)，所述的外罐體(13)的左側開設有加料口(14)，通過所述的加料口(14)來向處理罐(11)內注入藥劑，以對污水中的有機物進行降解，進而達到污水處理的目的，所述的外罐體(13)的下端設置有與處理罐(11)相通的污水出口(15)，于所述的污水出口(15)的下端固定設置有控制閥(16)；其特征在于：于所述的外罐體(13)和處理罐(11)的左側內壁開設有定位槽(21)，于所述的外罐體(13)和處理罐(11)的右側開設有插入孔(22)，于所述的插入孔(22)內插設有過濾板，所述的過濾板的左端能伸入并限位于定位槽(21)內；所述的過濾板包括有過濾網(33)及位于過濾網(33)上端的雜質存放區(34)組成，污水內所摻雜的雜質顆粒會殘留至雜質存放區(34)內，且當拉出所述的過濾板的過程中，雜質顆粒能穩定的停留在雜質存放區(34)內；于所述的外罐體(13)的右側開設有安裝孔(41)，并于所述的安裝孔(41)內設置有用于鎖定過濾板的鎖定組件；所述的過濾板包括有左端固定塊(31)和右端固定塊(32)，所述的過濾網(33)固定在左端固定塊(31)和右端固定塊(32)之間，并處于兩者的下半部分，所述的左端固定塊(31)和右端固定塊(32)的上半部分與過濾網(33)的上端之間形成有所述的雜質存放區(34)；所述的左端固定塊(31)能伸入并限位于定位槽(21)內；所述的左端固定塊(31)右側的上半部分、右端固定塊(32)左側的上半部分均形成有傾斜面(35)；所述的鎖定組件包括有固定在安裝孔(41)內的殼體(42)，所述的殼體(42)與外罐體(13)之間通過兩個第一鎖定螺釘(43)進行固定，所述的外罐體(13)的右側開始有供第一鎖定螺釘(43)放入的放置道(44)；所述的殼體(42)配合處理罐(11)的外側壁形成有密封內腔(45)，于所述的密封內腔(45)內滑動設置有嵌入壓塊，所述的嵌入壓塊能沿著密封內腔(45)進行縱向的往復移動，所述的嵌入壓塊和密封內腔(45)的頂部之間擠壓設置有主彈簧(46)，基于主彈簧(46)的彈性作用力來穩定下推嵌入壓塊；所述的嵌入壓塊由上壓塊(47)和下壓塊(48)組成，所述的殼體(42)的右側內壁開設有移位內陷面(51)，所述的上壓塊(47)的右側固定設置有移位段(52)，所述的移位段(52)保持與移位內陷面(51)相貼；于所述的殼體(42)的右側設置有側擋板(53)，所述的側擋板(53)與殼體(42)之間通過兩個第二鎖定螺釘(54)進行固定，所述的側擋板(53)的下端與殼體(42)的下端相持平，于所述的殼體(42)和側擋板(53)的下端設置有下擋板(55)，所述的下擋板(55)與側擋板(53)之間通過第三鎖定螺釘(56)進行固定；所述的下擋板(55)的左側固定設置有定位擋板(57)，通過所述的定位擋板(57)與上壓塊(47)的相抵來起到限位作用；所述的右端固定塊(32)的上端開設有嵌入主槽(58)，當所述的左端固定塊(31)與定位槽(21)槽底相抵時，所述的嵌入主槽(58)正好位于下壓塊(48)的正下方，所述的下壓塊(48)會在主彈簧(46)的推動下嵌入至嵌入主槽(58)內，達到鎖定過濾板的目的；所述的移位段(52)與下擋板(55)之間形成有間隔腔(60)，且當所述的定位擋板(57)與上壓塊(47)相抵時，該間隔腔(60)依舊存在；于所述的殼體(42)內開設有第一注氣孔(61)，于所述的側擋板(53)內開設有第二注氣孔(62)，所述的第一注氣孔(61)的一端與間隔腔(60)相接、另一端與第二注氣孔(62)相接，于所述的側擋板(53)上設置有第一導氣管口(63)，所述的第一導氣管口(63)與第二注氣孔(62)相接；于所述的第一導氣管口(63)內注入的氣體能通入至間隔腔(60)中，進而達到上推嵌入壓塊的目的；所述的下壓塊(48)右半部分的下端依次設置有第一填充塊(71)、第二填充塊(72)和下支撐板(73)，所述的下壓塊(48)、第一填充塊(71)、第二填充塊(72)和下支撐板(73)之間通過第四鎖定螺釘(74)進行固定，所述的下壓塊(48)左半部分的下端與下支撐板(73)之間形成有移位內腔(75)，于所述的移位內腔(75)中滑動設置有移位嵌塊(76)，所述的移位嵌塊(76)的右側能與第一填充塊(71)和第二填充塊(72)相抵來起到限位作用；所述的第二填充塊(72)的左側設置有緩沖用的橡膠墊片(721)；所述的移位嵌塊(76)的上端固定設置有輔助導塊(81)，所述的下壓塊(48)內開設有供輔助導塊(81)伸入的導向道(82)，通過所述的輔助導塊(81)與導向道(82)的左側壁的相抵來防止移位嵌塊(76)脫出移位內腔(75)；于所述的輔助導塊(81)的右側與導向道(82)的右側壁之間壓縮設置有小彈簧(83)，基于該小彈簧(83)的作用力來穩定推動移位嵌塊(76)左移；所述的嵌入主槽(58)的左側內壁開設有二次鎖定槽(84)，當所述的下壓塊(48)與嵌入主槽(58)槽底相抵時，所述的移位嵌塊(76)會在小彈簧(83)的推動下伸入至二次鎖定槽(84)內，達到對過濾板二次限位的目的；所述的輔助導塊(81)的左上角開設有注氣缺口(85)，且當所述的輔助導塊(81)與導向道(82)的左側壁的相抵時，該注氣缺口(85)依舊存在；于所述的下壓塊(48)內開設有與注氣缺口(85)相接的第三注氣孔(86)，所述的上壓塊(47)內開設有與第三注氣孔(86)相接的第四注氣孔(87)，且于所述的上壓塊(47)上設置有第二導氣管口(88)，所述的第二導氣管口(88)與第四注氣孔(87)相接；于所述的第二導氣管口(88)內注入的氣體能通入至注氣缺口(85)中，進而達到右推移位嵌塊(76)的目的；所述的第一導氣管口(63)和第二導氣管口(88)通過軟管(89)相接，所述的第一導氣管口(63)或第二導氣管口(88)的管口位置密封設置，以防止氣體泄漏；所述的殼體(42)的上端設置有內頂塊(90)，所述的上壓塊(47)的上端固定設置有第一頂塊(91)，所述的內頂塊(90)和第一頂塊(91)分別伸入至主彈簧(46)的上下端；所述的輔助導塊(81)的右側固定設置有第二頂塊(92)，所述的導向道(82)的右側壁固定設置有第三頂塊(93)，所述的第二頂塊(92)和第三頂塊(93)分別伸入至小彈簧(83)的左右端。
發明內容
本發明的目的是提供一種污水有機廢物處理裝置，以解決背景技術中所提出的問題。
本發明的上述技術目的是通過以下技術方案得以實現的：一種污水有機廢物處理裝置，包括有處理罐，所述的處理罐的上端設置有污水進口，所述的處理罐外套設有外罐體，所述的外罐體的左側開設有加料口，通過所述的加料口來向處理罐內注入藥劑，以對污水中的有機物進行降解，進而達到污水處理的目的，所述的外罐體的下端設置有與處理罐相通的污水出口，于所述的污水出口的下端固定設置有控制閥；
于所述的外罐體和處理罐的左側內壁開設有定位槽，于所述的外罐體和處理罐的右側開設有插入孔，于所述的插入孔內插設有過濾板，所述的過濾板的左端能伸入并限位于定位槽內；所述的過濾板包括有過濾網及位于過濾網上端的雜質存放區組成，污水內所摻雜的雜質顆粒會殘留至雜質存放區內，且當拉出所述的過濾板的過程中，雜質顆粒能穩定的停留在雜質存放區內；于所述的外罐體的右側開設有安裝孔，并于所述的安裝孔內設置有用于鎖定過濾板的鎖定組件。
進一步設置是：所述的過濾板包括有左端固定塊和右端固定塊，所述的過濾網固定在左端固定塊和右端固定塊之間，并處于兩者的下半部分，所述的左端固定塊和右端固定塊的上半部分與過濾網的上端之間形成有所述的雜質存放區；所述的左端固定塊能伸入并限位于定位槽內。
進一步設置是：所述的左端固定塊右側的上半部分、右端固定塊左側的上半部分均形成有傾斜面。
進一步設置是：所述的鎖定組件包括有固定在安裝孔內的殼體，所述的殼體與外罐體之間通過兩個第一鎖定螺釘進行固定，所述的外罐體的右側開始有供第一鎖定螺釘放入的放置道；所述的殼體配合處理罐的外側壁形成有密封內腔，于所述的密封內腔內滑動設置有嵌入壓塊，所述的嵌入壓塊能沿著密封內腔進行縱向的往復移動，所述的嵌入壓塊和密封內腔的頂部之間擠壓設置有主彈簧，基于主彈簧的彈性作用力來穩定下推嵌入壓塊；
所述的嵌入壓塊由上壓塊和下壓塊組成，所述的殼體的右側內壁開設有移位內陷面，所述的上壓塊的右側固定設置有移位段，所述的移位段保持與移位內陷面相貼；于所述的殼體的右側設置有側擋板，所述的側擋板與殼體之間通過兩個第二鎖定螺釘進行固定，所述的側擋板的下端與殼體的下端相持平，于所述的殼體和側擋板的下端設置有下擋板，所述的下擋板與側擋板之間通過第三鎖定螺釘進行固定；所述的下擋板的左側固定設置有定位擋板，通過所述的定位擋板與上壓塊的相抵來起到限位作用；所述的右端固定塊的上端開設有嵌入主槽，當所述的左端固定塊與定位槽槽底相抵時，所述的嵌入主槽正好位于下壓塊的正下方，所述的下壓塊會在主彈簧的推動下嵌入至嵌入主槽內，達到鎖定過濾板的目的。
進一步設置是：所述的移位段與下擋板之間形成有間隔腔，且當所述的定位擋板與上壓塊相抵時，該間隔腔依舊存在；于所述的殼體內開設有第一注氣孔，于所述的側擋板內開設有第二注氣孔，所述的第一注氣孔的一端與間隔腔相接、另一端與第二注氣孔相接，于所述的側擋板上設置有第一導氣管口，所述的第一導氣管口與第二注氣孔相接；于所述的第一導氣管口內注入的氣體能通入至間隔腔中，進而達到上推嵌入壓塊的目的。
進一步設置是：所述的下壓塊右半部分的下端依次設置有第一填充塊、第二填充塊和下支撐板，所述的下壓塊、第一填充塊、第二填充塊和下支撐板之間通過第四鎖定螺釘進行固定，所述的下壓塊左半部分的下端與下支撐板之間形成有移位內腔，于所述的移位內腔中滑動設置有移位嵌塊，所述的移位嵌塊的右側能與第一填充塊和第二填充塊相抵來起到限位作用；所述的第二填充塊的左側設置有緩沖用的橡膠墊片；
所述的移位嵌塊的上端固定設置有輔助導塊，所述的下壓塊內開設有供輔助導塊伸入的導向道，通過所述的輔助導塊與導向道的左側壁的相抵來防止移位嵌塊脫出移位內腔；于所述的輔助導塊的右側與導向道的右側壁之間壓縮設置有小彈簧，基于該小彈簧的作用力來穩定推動移位嵌塊左移；所述的嵌入主槽的左側內壁開設有二次鎖定槽，當所述的下壓塊與嵌入主槽槽底相抵時，所述的移位嵌塊會在小彈簧的推動下伸入至二次鎖定槽內，達到對過濾板二次限位的目的。
進一步設置是：所述的輔助導塊的左上角開設有注氣缺口，且當所述的輔助導塊與導向道的左側壁的相抵時，該注氣缺口依舊存在；于所述的下壓塊內開設有與注氣缺口相接的第三注氣孔，所述的上壓塊內開設有與第三注氣孔相接的第四注氣孔，且于所述的上壓塊上設置有第二導氣管口，所述的第二導氣管口與第四注氣孔相接；于所述的第二導氣管口內注入的氣體能通入至注氣缺口中，進而達到右推移位嵌塊的目的。
進一步設置是：所述的第一導氣管口和第二導氣管口通過軟管相接，所述的第一導氣管口或第二導氣管口的管口位置密封設置，以防止氣體泄漏。
進一步設置是：所述的殼體的上端設置有內頂塊，所述的上壓塊的上端固定設置有第一頂塊，所述的內頂塊和第一頂塊分別伸入至主彈簧的上下端；所述的輔助導塊的右側固定設置有第二頂塊，所述的導向道的右側壁固定設置有第三頂塊，所述的第二頂塊和第三頂塊分別伸入至小彈簧的左右端。
本發明的有益效果在于：
1、在本發明中通過設置插入孔來供過濾板插入至處理罐內部，定位槽的設置能讓過濾板的左端伸入來進行限位，安裝/拆卸過濾板只需橫向插入/拔出即可，非常方便；過濾板的過濾網來執行過濾作業，雜質存放區用于供雜質顆粒穩定的停留，避免拉出過濾板時，發生雜質顆粒的掉落；鎖定組件的設置用于鎖定住過濾板，以防止過濾板在污水的沖擊下或者處理罐的晃動下脫落。
2、在本發明中過濾板的左端固定塊和右端固定塊能起到支撐作用，且兩者能固定住過濾網，雜質存放區的設置用于供雜質顆粒停留，有效避免雜質顆粒在拆卸過濾板時掉落至處理罐內；左端固定塊和右端固定塊上的傾斜面能引導處理罐內壁上的雜質顆粒滑落至雜質存放區。
3、在本發明中鎖定組件包括有殼體，殼體與外罐體之間通過第一鎖定螺釘固定，放置道的設置用于供第一鎖定螺釘放置；密封內腔內的嵌入壓塊能在主彈簧的推動下穩定下移，嵌入壓塊由上壓塊和下壓塊組成，上壓塊能通過與定位擋板的相抵來起到限位作用；右端固定塊上端的嵌入主槽供下壓塊嵌入，然后對過濾板進行鎖定。
4、在本發明中上壓塊右側的移位段與下擋板之間始終存在間隔腔，以避免定位擋板與上壓塊的相抵時，間隔腔消失；由此，通過第一導氣管口注入的氣體能經第二注氣孔和第一注氣孔后通入至間隔腔內，然后上推嵌入壓塊，讓其脫出嵌入主槽，解除對過濾板的鎖定。
5、在本發明中通過設置下支撐板來配合下壓塊來形成移位內腔，移位內腔中的移位嵌塊能在小彈簧的推動下穩定左移，第一填充塊和第二填充塊能通過與移位嵌塊的相抵來起到作用，并在第二填充塊左側設置橡膠墊片來進行緩沖；移位嵌塊上端的輔助導塊能在導向道內穩定移動，且該移位嵌塊能通過與導向道的左側壁的相抵來防止移位嵌塊脫出移位內腔，小彈簧與輔助導塊接觸來進行推動；嵌入主槽的左側內壁開設的二次鎖定槽供移位嵌塊伸入，進而實現對過濾板的二次限位。
6、在本發明中于輔助導塊的左上角開設有注氣缺口，該注氣缺口在輔助導塊與導向道的左側壁相抵時依舊存在，避免了氣體無法通入的情況發生；通過第二導氣管口注入的氣體能經第四注氣孔和第三注氣孔后通入至注氣缺口內，然后右推移位嵌塊，讓其脫出二次鎖定槽，解除對過濾板的二次鎖定。
7、在本發明中將第一導氣管口和第二導氣管口通過軟管相接，由此實現了合并后的單端輸入，該處設計具有創造性，通過單端的注氣動作，來讓下壓塊上移和移位嵌塊右移，通過兩個反饋來配合解除對過濾板的鎖定，為后續拆卸提供了便捷。
8、在本發明中內頂塊和第一頂塊能起到限位主彈簧的作用，第二頂塊和第三頂塊能起到限位小彈簧的作用。
（發明人：尹民）
