申請日2015.07.22

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/04; C02F103/16; C02F9/14; C02F9/08

　　摘要

　　本實用新型公開了一種混凝處理和膜分離組合廢水處理系統，主要由相連的混凝段和膜分離段組成;混凝段包括混凝處理池、攪拌器、通過投藥通道與混凝處理池相連的藥劑配制裝置;膜分離段包括泥水分離池、膜分離裝置、空氣供應裝置，膜分離裝置設置在泥水分離池內，空氣供應裝置出口與膜分離裝置的空氣進口經管道相連通，膜分離裝置的出水經抽吸泵及管道與清水池相連通。本實用新型是在混凝段向廢水中投加水處理藥劑進行反應，在膜分離段通過膜的過濾作用實現泥水分離，清液通過抽吸泵抽出，污泥截留在膜分離池中;相比傳統的混凝反應沉淀系統具有耐沖擊能力強、出水水質好、藥劑利用率高投加量低、污泥產生量少、占地面積小等諸多優勢。

　　權利要求書

　　1.一種混凝處理和膜分離組合廢水處理系統，其特征在于，所述系統主要由相連的混 凝處理單元和膜分離處理單元組成;所述混凝處理單元包括混凝處理池、攪拌器和藥劑配 制裝置，所述攪拌器設置在混凝處理池內，所述藥劑配制裝置通過投藥通道與混凝處理池 相連;所述膜分離處理單元包括泥水分離池、膜分離裝置、空氣供應裝置，所述膜分離裝 置設置在泥水分離池內，所述空氣供應裝置的空氣出口與膜分離裝置的空氣進口經管道相 連通，所述膜分離裝置的出水口經抽洗泵及管道與清水池相連通。

　　2.根據權利要求1所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所述膜 分離處理單元還包括在線清洗裝置;所述在線清洗裝置的出水口與膜分離裝置的進水口相 連通。

　　3.根據權利要求2所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所述膜 分離處理單元還包括設置在膜分離裝置的出水口與清水池相連通的管道上的雙向轉子泵; 所述雙向轉子泵與在線清洗裝置的出水口相連通，所述膜分離裝置的出水口與進水口為同 一出口。

　　4.根據權利要求1或2所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所 述膜分離處理單元還包括污泥處理單元;所述污泥處理單元包括氣動隔膜泵、壓濾機，所 述壓濾機經氣動隔膜泵與泥水分離池的出泥口相連通。

　　5.根據權利要求1所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所述混 凝處理單元為物理混凝處理單元、化學混凝處理單元或生物混凝處理單元。

　　6.根據權利要求1所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所述膜 分離裝置選用膜物化分離反應器或膜生物反應器。

　　7.根據權利要求6所述的混凝處理和膜分離組合廢水處理系統，其特征在于，所述膜 生物反應器選用分離浸沒式MBR膜組件。

　　說明書

　　混凝處理和膜分離組合廢水處理系統

　　技術領域

　　本實用新型屬于廢水處理技術領域，具體涉及一種混凝處理和膜分離組合廢水處理系 統。

　　背景技術

　　隨著我國工業化和城市化的發展，大量的生活和工業廢水排入水體，這些廢水中多含 有不同濃度的化學成分，造成了嚴重的水體污染，為保護環境，使其不受污染，并能回收 一些有用物質，在工業和城市廢水排放之前必須進行凈化處理。膜分離技術是一種新型高 效、精密分離技術，它是材料科學與介質分離技術交叉結合形成的一門技術，具有高效分 離、設備簡單、節能、常溫操作、無污染等優點，廣泛應用于工業領域眾多行業。目前， 膜技術在工業廢水處理、污染防治和水資源綜合利用方面得到廣泛應用。在許多情況下， 不僅處理了廢水，還能回收有用物質和能量，如各種含油廢水及廢油的處理、膜生物反應器 處理生活污水回用中水、印刷顯影、電鍍、印染、造紙等工業廢水的處理及回用。

　　工業廢水組成各不相同，回用目的也各異，膜技術的應用也多種多樣。但不管在哪一 種廢水處理中，膜技術都必須與其他技術合理配合才能發揮其作用。因為污水的成分極其 復雜，不同的回用目的，要求的水質標準和處理工藝也各不相同，任何一種單一的水處理 技術都難以達到回用水的水質要求。

　　目前，膜技術主要有微濾(MF)、超濾(UF)、納濾膜(NF)、反滲透(RO)，其中在 城市污水的處理、回用中，膜過程常用于二級處理后的深度處理中，多以微濾(MF)、超 濾(UF)替代常規深度處理中的沉淀、過濾、吸附、除菌等處理，以納濾膜(NF)、反滲 透(RO)進行水的軟化和脫鹽。在中水回用中，目前使用最多的是以MF、UF與活性污泥 組成的膜生物反應器。

　　一般認為MF可脫除污水中微生物、細菌、蟲卵、病毒，UF可脫除污水中的大分子; 經MF和UF處理的污水溶解鹽及大部分離子仍難以脫除，必須經RO膜才能將這些組分脫 除，但RO需在較高壓力下操作，費用較高，以前在污水處理中使用比較多的是MF和UF 膜。近年開發的NF膜可截留相對分子質量大于200的低分子及二價和高價離子，對一價離 子截留率很低，因此可在較低壓力下操作，且透水量大，運行費用低，在污水處理中可去 除所有病毒、細菌、農藥、表面活性劑以及三氯甲烷前驅物，這類物質會與水中氯(如殺 菌時加氯)反應生成THM之類的致癌物質。電滲析是在電場力作用下的膜過程，多用于工 業廢水的處理和回用，如電鍍廢水中金屬離子之類的荷電離子的分離、回用。將膜分離(以 MF、UF為主，也有用NF)與生物反應結合的膜生物反應器(MBR)在污水處理中用得最 多的是膜分離活性污泥法，即以膜分離代替常規活性污泥中以重力進行沉降分離的二沉池， 具有裝置緊湊、出水水質好等優點。

　　與傳統活性污泥處理法及物理化學沉淀法相比，膜處理法具有出水水質高、占地面積 小、適應能力強、剩余污泥少、運維管理易、系統能耗低等優點。但是膜的抗污染能力低， 膜污染嚴重，通量下降迅速，處理成本高，所以為了解決以上傳統膜技術的不足，設計出 了一種技術可行、經濟可行的新型膜分離組合工藝。

　　實用新型內容

　　本實用新型的目的旨在提供一種技術成熟、可靠、穩妥;處理效率高、效果好;投資 省、運行成本低的混凝處理和膜分離組合廢水處理系統，解決了傳統的膜技術存在處理成 本高、易堵塞等問題。

　　本實用新型的目的主要是通過下述技術方案得以解決的：

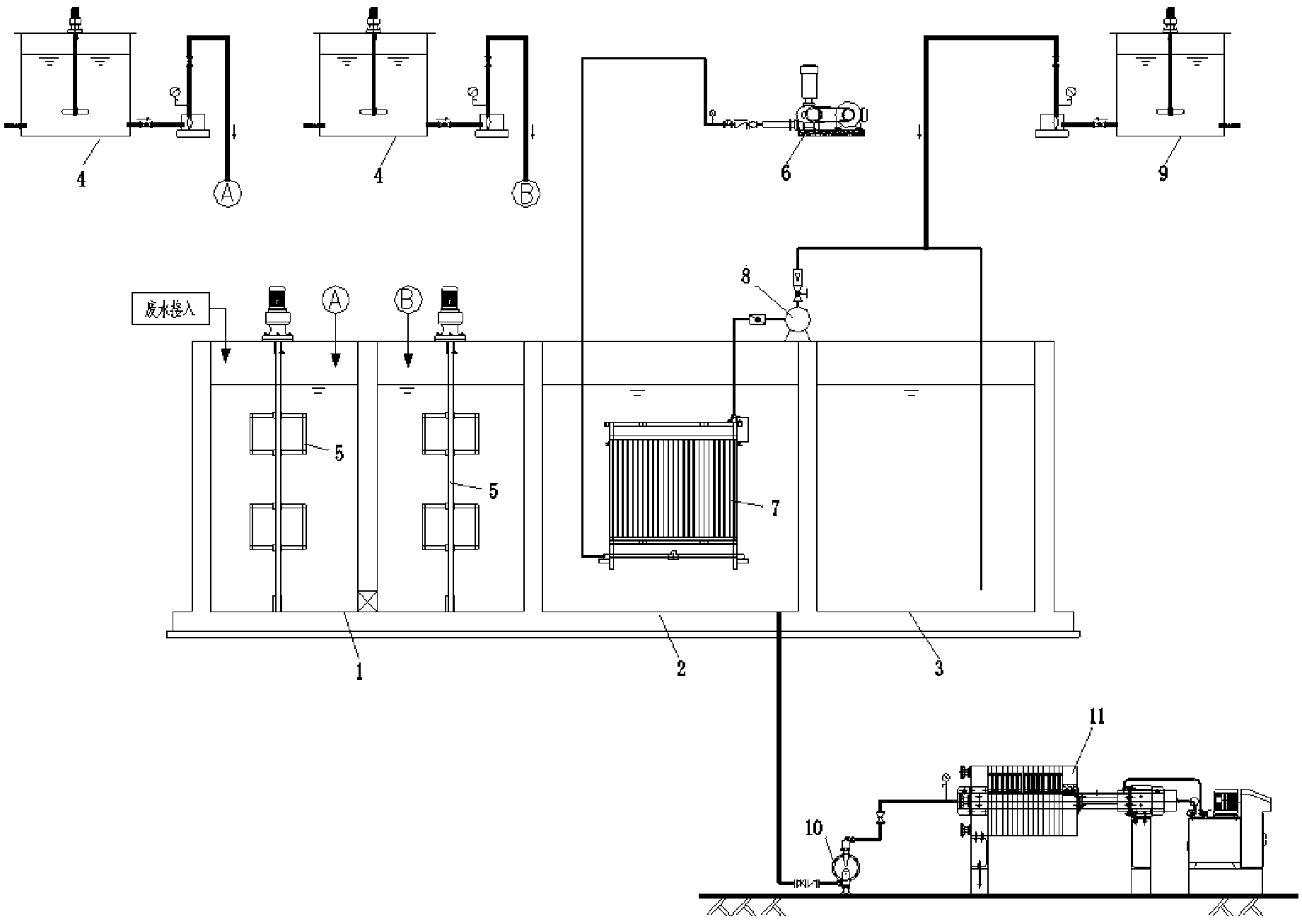

　　本實用新型涉及一種混凝處理和膜分離組合廢水處理系統，所述系統主要由相連的混 凝處理單元和膜分離處理單元組成;所述混凝處理單元包括混凝處理池、攪拌器和藥劑配 制裝置，所述攪拌器設置在混凝處理池內，所述藥劑配制裝置通過投藥通道與混凝處理池 相連;所述膜分離處理單元包括泥水分離池、膜分離裝置、空氣供應裝置，所述膜分離裝 置設置在泥水分離池內，所述空氣供應裝置的空氣出口與膜分離裝置的空氣進口經管道相 連通，所述膜分離裝置的出水口經抽洗泵及管道與清水池相連通。

　　優選的，所述膜分離處理單元還包括在線清洗裝置;所述在線清洗裝置的出水口與膜 分離裝置的進水口相連通。

　　優選的，所述膜分離處理單元還包括設置在膜分離裝置的出水口與清水池相連通的管 道上的雙向轉子泵;所述雙向轉子泵與在線清洗裝置的出水口相連通，所述膜分離裝置的 出水口與進水口為同一出口。

　　優選的，所述膜分離處理單元還包括污泥處理單元;所述污泥處理單元包括氣動隔膜 泵、壓濾機，所述氣動隔膜泵與泥水分離池的出泥口相連通。

　　優選的，所述混凝處理單元為物理混凝處理單元、化學混凝處理單元或生物混凝處理 單元。從反應機理來說，上述三種混凝處理單元對應的反應機理為物化反應、化學反應、 生物反應。

　　優選的，所述膜分離裝置選用膜物化分離反應器或膜生物反應器。實際工作中，膜分 離段根據上述混凝段的反應機理不同，可選擇膜物化分離反應器、膜生物反應器。

　　優選的，所述膜生物反應器選用特種分離浸沒式MBR膜組件。

　　與現有技術相比，本實用新型具有如下有益效果：

　　1、代替傳統的沉淀單元，出水中懸浮物含量幾乎為零，故可有效保證其出水水質優于 傳統的處理工藝;

　　2、整個處理工藝流程相對簡單化，維護管理方便簡單;

　　3、大幅度減少占地，在新建或老池挖潛改造等方面均具有較大的優勢;

　　4、用于物化泥水分離時大量的藥劑長時間殘留在膜分離池中，有效提高了藥劑的利用 率，降低運行成本;用于生化系統泥水分離時，其池內微生物量多、種群豐富可有效提高 生化系統的效率，并降低占地面積;

　　5、用于物化分離時出水不受進水中重金屬、顆粒物的濃度影響，其具備超強的抗沖擊 負荷能力，控制管理方便;

　　6、用于物化分離時，因膜的截留孔徑小，因此對系統內懸浮物的顆粒大小物特殊要求， 因此可節省混凝藥劑的投加，而不影響出水水質;

　　7、用于物化分離時，可不投加混凝劑或少量投加，有效保證了污泥中所含物質的純度， 有利于污泥的資源化利用。
