申請日2015.07.22
公開(公告)日2015.12.02
IPC分類號G05B19/042
摘要
本實用新型涉及一種視頻監控污水處理的光伏控制系統，其特征在于，包括攝像頭、光伏組件、蓄電池、光伏控制器、逆變器、交流氣泵負載和遠程監控平臺，光伏組件、蓄電池和逆變器均與光伏控制器連接，光伏控制器輸出端連接有交流氣泵負載，光伏組件將太陽能轉化為電能，電能通過光伏控制器儲存在蓄電池內，逆變器通過光伏控制器將蓄電池內的電量由直流電轉化為交流電，輸出給交流氣泵負載使用，光伏控制器具有4G網絡，通過4G網絡與遠程監控平臺連接，攝像頭與光伏控制器相連。本實用新型將太陽能轉化為可以直接使用的電能，攝像頭拍攝的污水站點現場情況和站點設備的工作情況通過4G網絡傳送到遠程監控平臺，實現了遠程視頻監控。
權利要求書

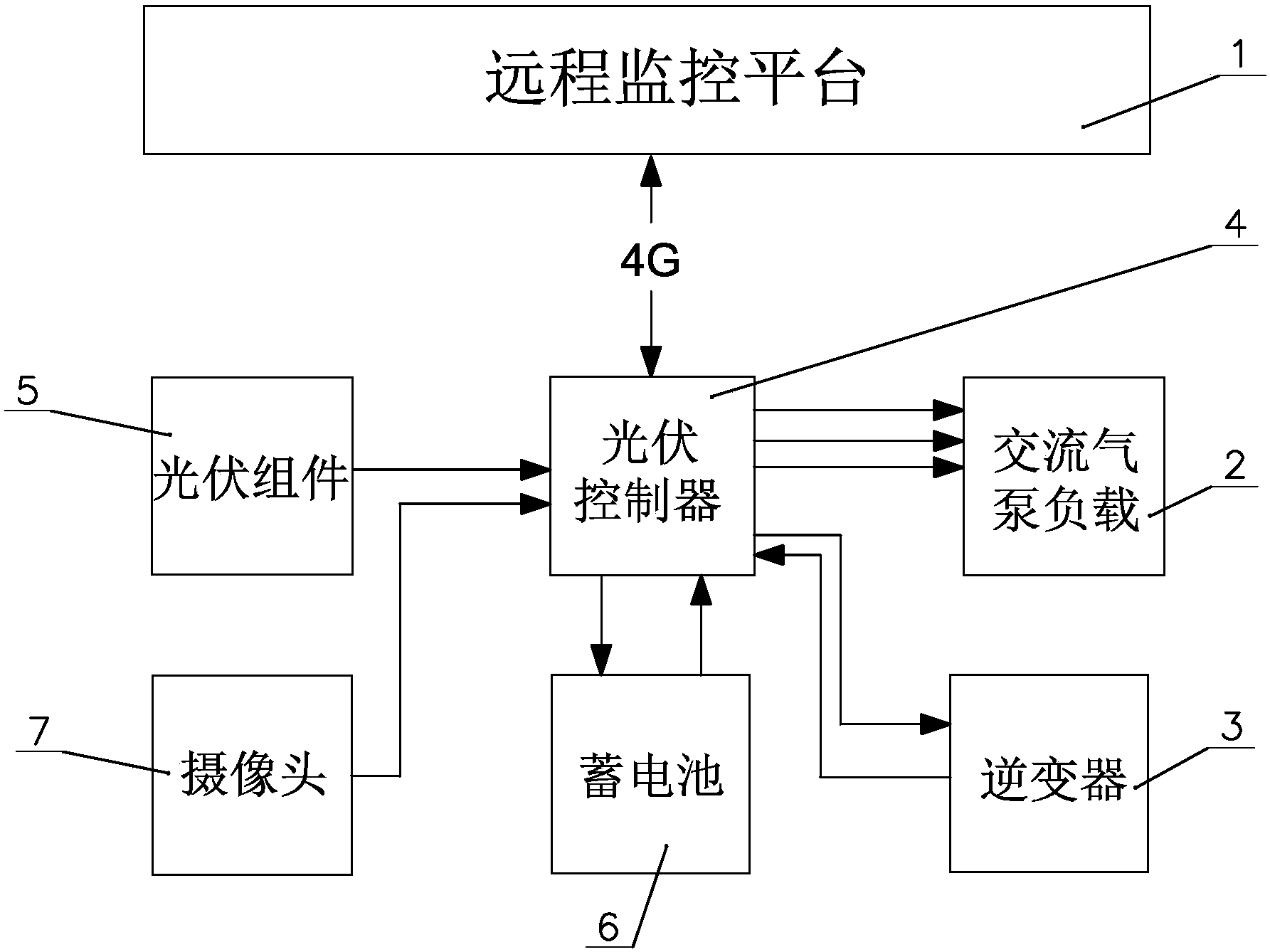

1.一種視頻監控污水處理的光伏控制系統，其特征在于，包括攝像頭、光伏組件、蓄電 池、光伏控制器、逆變器、交流氣泵負載和遠程監控平臺，光伏組件、蓄電池和逆變器均與 光伏控制器連接，光伏控制器輸出端連接有交流氣泵負載，光伏組件將太陽能轉化為電能， 電能通過光伏控制器儲存在蓄電池內，逆變器通過光伏控制器將蓄電池內的電量由直流電轉 化為交流電，輸出給交流氣泵負載使用，光伏控制器具有4G網絡，通過4G網絡與遠程監控 平臺連接，攝像頭與光伏控制器相連。
2.根據權利要求1所述的視頻監控污水處理的光伏控制系統，其特征在于，所述交流氣 泵負載包括曝氣機。
說明書
一種視頻監控污水處理的光伏控制系統
技術領域
本實用新型涉及污水處理技術領域，特別是一種視頻監控污水處理的光伏控制系統，利用 基于光伏控制系統對污水處理的出水情況和設備現場情況進行視頻監控。
背景技術
隨著我國經濟的不斷發展，我們的生活環境也變的越來越惡化，其中與我們生活息息相 關的水資源也是污染嚴重，而且得不到有效的治理。目前中國水資源缺乏和水污染嚴重制約 著我國總體經濟的健康可持續發展，基礎設施滯后和管理水平低下抑制了農村地區居民生活 質量的改善和提高。現在國家正在大力度扶持新農村水改項目，政策指向清晰，農村地區的 污水治理成為我國環境綜合治理的重要組成部分。現有農村生活污水是通過污水處理站來凈 化，而普通的農村污水站存在出水水質不能實時監控、設備容易丟失等缺點，現階段的水質 監測的方法主要是人工前往站點監測，而農村站點往往比較分散，監測比較不便利。
一般的光伏控制器大部分主要用于路燈照明、水泵抽水等用途，專門用于污水處理的光 伏控制器很少，無法利用太陽能光伏控制器來實時觀察污水站點的出水情況和設備工作情況， 對工作站點的實時工作情況無法了解，站點監控無法做到智能化。
發明內容
本實用新型主要針對現有農村污水處理站點不能做到實時監測污水處理設備工作現場和 站點出水情況的問題，提供一種可以利用太陽能對污水處理站點進行遠程視頻監控的視頻監 控污水處理的光伏控制系統。
為了實現上述目的，本實用新型提供了一種視頻監控污水處理的光伏控制系統，其特征 在于，包括攝像頭、光伏組件、蓄電池、光伏控制器、逆變器、交流氣泵負載和遠程監控平 臺，光伏組件、蓄電池和逆變器均與光伏控制器連接，光伏控制器輸出端連接有交流氣泵負 載，光伏組件將太陽能轉化為電能，電能通過光伏控制器儲存在蓄電池內，逆變器通過光伏 控制器將蓄電池內的電量由直流電轉化為交流電，輸出給交流氣泵負載使用，光伏控制器具 有4G網絡，通過4G網絡與遠程監控平臺連接，攝像頭與光伏控制器相連。
本實用新型將太陽能轉化為可以直接使用的電能，攝像頭拍攝的污水站點現場情況通過 4G網絡傳送到遠程監控平臺，實現了遠程視頻監控，從而實現站點水質24小時全天候監測， 改變以往水質監測需要專業人員前往實地觀測檢驗。同時，遠程監控還能將站點設備的工作 情況進行實時監控，可以保證設備安全運行，防止設備丟失。本實用新型運用綠色清潔能源， 無需用電，節能減排，方便設備架設，尤其適用于沒有電網的偏遠農村。
