近期，污水寶接到咨詢：如何將含鎳廢液中鎳提��？
直接給出答案
1、采用電解-沉淀聯(lián)合法回收處理含鎳廢水中的Ni2+，獲得單質(zhì)Ni和NiSO4
2、電解最佳條件：電流密度為8.0mA·cm-2、pH為8、溫度為60℃、極距為3.5cm，時間為2h，攪拌速度為300rad·min-1。Ni回收率為43.11%，電流效率為99.3%
3、用2倍于Ni2+完全轉(zhuǎn)化為沉淀所需的Ca（OH）2的量處理溶液中殘余的Ni2+，Ni回收率為99.99%，廢水中Ni2+濃度達(dá)到國家電鍍廢水排放標(biāo)準(zhǔn)。
鎳難以在自然環(huán)境中降解為無害物質(zhì)，并能在生物體中積累，嚴(yán)重威脅人體健康。同時，鎳又是一種價格昂貴的重金屬[1]，若將含有大量鎳的鍍鎳廢液直接排放，不僅造成嚴(yán)重的環(huán)境污染，還會造成鎳資源的極大浪費(fèi)。因此，無論是從生態(tài)環(huán)境，還是從資源再利用的角度來考慮，對鍍鎳廢液中的鎳進(jìn)行回收處理具有重要意義。
鍍鎳廢液中鎳的回收方法有電解法、離子交換法[6-7]、化學(xué)沉淀法[8-9]、催化還原法、生物法等。其中電解法兼具氣浮、絮凝、殺菌等多種功能，被稱為“環(huán)境友好”的技術(shù)。電解法處理鍍鎳廢液，不僅可以回收廢液中的大部分鎳，還可以氧化廢液中的部分有機(jī)物和還原性無機(jī)物，達(dá)到降解COD的目的。但是，當(dāng)Ni2+的濃度降低到一定程度時，再繼續(xù)電解將會導(dǎo)致電流效率降低、能耗升高。所以，單獨(dú)用電解法很難實(shí)現(xiàn)鍍鎳廢液中鎳的高效回收，也很難以達(dá)到污水綜合排放標(biāo)準(zhǔn)中總鎳的排放標(biāo)準(zhǔn)。
采用電解與沉淀法相結(jié)合的方法，使鍍鎳廢液中的鎳轉(zhuǎn)變?yōu)閱钨|(zhì)Ni和NiSO4，實(shí)現(xiàn)了鎳資源的有效回收與利用。
含鎳廢液中鎳提取實(shí)驗(yàn)
儀器與試劑
儀器：予華牌DF-101S 集熱式恒溫加熱磁力攪拌器、遠(yuǎn)方WY305 型精密數(shù)顯直流穩(wěn)流穩(wěn)壓電源、雷磁pHS-3E 型pH 計(jì)、FA2104N 型電子天平、722 型分光光度計(jì)等．
化學(xué)試劑：六水硫酸鎳、氫氧化鈉、硫酸、紫尿酸銨、濃氨水、氯化銨、丁二酮肟、乙二胺四乙酸二鈉、碘、碘化鉀、檸檬酸銨、氫氧化鈣，均為分析純．
實(shí)驗(yàn)方法
用NiSO4·6H2O 配制模擬廢液，用稀硫酸和氫氧化鈉溶液調(diào)節(jié)pH 值．以5 cm×5 cm×0.2 cm 的石墨片作陽極，以3 cm×3 cm×0.1 cm 的鎳片作陰極，將Ni2 +濃度 C0 為 3 g/L 的模擬鍍鎳廢液進(jìn)行電解處理，使Ni2+在陰極上被還原并電沉積為Ni．將含鎳廢液電解處理一段時間以后，停止電解.改用沉淀劑 Ca （OH） 2處理電解后溶液中剩余的Ni2+，使Ni2+轉(zhuǎn)換為Ni （OH） 2沉淀，其化學(xué)反應(yīng)式為

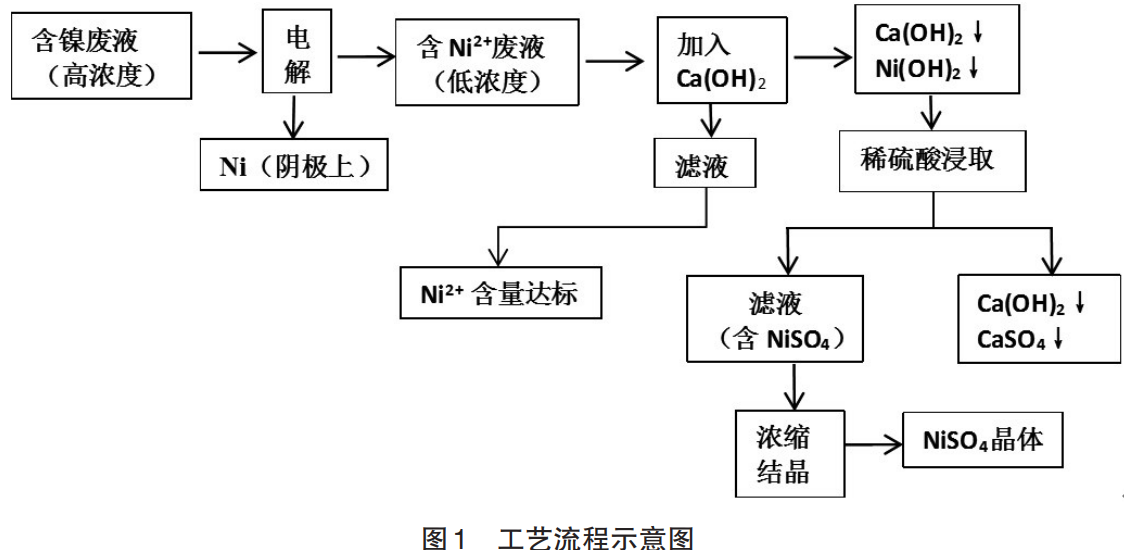

再將沉淀物經(jīng)過稀硫酸浸取溶解、濃縮、結(jié)晶等處理過程，得到NiSO4晶體．含鎳廢液處理的工藝流程如圖1 所示．
【問題】如何獲得完整的含鎳廢液中鎳提取方案？
一般需考慮以下因素：
1.廢水水質(zhì)
2.污水處理程度
3.建設(shè)及運(yùn)行費(fèi)用
4.工程施工難易程度
5.當(dāng)?shù)氐淖匀缓蜕鐣䲢l件
6.污水的水量
7.處理過程是否產(chǎn)生新污染物
綜合以上因素制定合理的方案。
