公布日：2024.04.19

申請日：2024.03.20

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2023.01)N

摘要

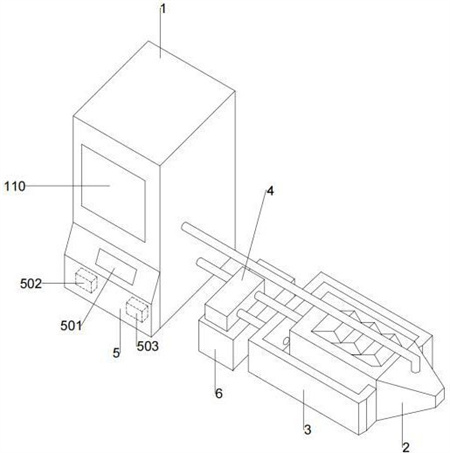

本發明提供了一種集成式小型農村污水處理裝置，包括處理箱、過濾箱、回收箱和水泵；所述過濾箱內部安裝有過濾組件，所述過濾組件上安裝有卡榫組件，所述過濾箱內部設有安裝座；所述過濾組件貫穿過濾箱，且通過卡榫組件與安裝座可拆卸式連接；本發明的過濾組件可以隨時進行拆卸和更換，實現將濾板上沉積的雜物和各種病菌霉從設備中分離的目的，從根源上減少了水體中的雜物堵住管道的風險；本發明將不同材質的濾板配合使用，從而完成對污水的凈化過程，凈化效果良好。

權利要求書

1.一種集成式小型農村污水處理裝置，其特征在于，包括處理箱、過濾箱、回收箱和水泵；所述處理箱上設有進水管一、進水管二、進氣管、出水口和出氣口，所述進氣管的高度高于進水管一和進水管二，所述出氣口的高度高于出水口；所述進水管一上安裝有閥門一，所述進水管二上安裝有閥門二，所述進氣管上安裝有閥門四；所述過濾箱內部安裝有過濾組件，所述過濾組件上安裝有卡榫組件，所述過濾箱內部設有安裝座；所述過濾組件貫穿過濾箱，且通過卡榫組件與安裝座可拆卸式連接；所述回收箱包圍過濾箱，所述回收箱設有排液口；所述水泵進口通過管路連通出水口，水泵出口通過管路連通過濾箱進口；所述出氣口通過管路連通過濾箱出口；所述排液口通過管路連通水泵進口；所述處理箱內部還設有隔板，所述隔板將處理箱內部空間分為區一和區二，隔板上設有閥門三，所述閥門三連通區一和區二，所述隔板上還設有壓力傳感器；所述進水管一和進水管二安裝在區一，所述進氣管、出水口和出氣口安裝在區二；所述進氣管上設有噴頭；所述出氣口處還設有擋流板；所述卡榫組件包括卡塊、限位塊、彈性件和卡塊安裝座；所述卡塊通過彈性件與卡塊安裝座連接，所述限位塊與卡塊安裝座固定連接，且與卡塊接觸連接；所述安裝座上設有與卡塊相匹配的凹槽；所述過濾組件包括主體框架、濾板和密封板；所述主體框架為立方體框架結構，且上表面和下表面為實面，其他面為空面；所述主體框架內部安裝有濾板；所述主體框架表面安裝有密封板，在安裝過濾組件時，所述密封板與過濾箱上表面接觸連接；所述卡塊安裝座安裝在主體框架底部。

2.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，還包括控制箱，所述控制箱包括控制面板、控制器和電源；所述控制面板設置在控制箱外表面；所述控制面板、閥門一、閥門二、閥門三、閥門四、壓力傳感器和水泵分別與控制器電性連接；所述控制器、控制面板、壓力傳感器和水泵分別與電源電性連接，所述電源外接電線。

3.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，所述過濾組件還包括把手，所述把手與主體框架頂部固定連接。

4.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，所述過濾組件傾斜安裝，與水流方向呈鈍角。

5.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，所述過濾組件設有多組。

6.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，所述水泵安裝在水泵安裝座上，所述水泵安裝座固定在地面上。

7.根據權利要求1所述的一種集成式小型農村污水處理裝置，其特征在于，所述處理箱上還設有觀察窗。

發明內容

為了解決上述問題，本發明提供了一種集成式小型農村污水處理裝置，包括包括處理箱、過濾箱、回收箱和水泵；

所述處理箱上設有進水管一、進水管二、進氣管、出水口和出氣口，所述進氣管的高度高于進水管一和進水管二，所述出氣口的高度高于出水口；所述進水管一上安裝有閥門一，所述進水管二上安裝有閥門二，所述進氣管上安裝有閥門四；

所述過濾箱內部安裝有過濾組件，所述過濾組件上安裝有卡榫組件，所述過濾箱內部設有安裝座；所述過濾組件貫穿過濾箱，且通過卡榫組件與安裝座可拆卸式連接；

所述回收箱包圍過濾箱，所述回收箱設有排液口；

所述水泵進口通過管路連通出水口，水泵出口通過管路連通過濾箱進口；所述出氣口通過管路連通過濾箱出口；所述排液口通過管路連通水泵進口。

優選的，所述處理箱內部還設有隔板，所述隔板將處理箱內部空間分為區一和區二，隔板上設有閥門三，所述閥門三連通區一和區二，所述隔板上還設有壓力傳感器；所述進水管一和進水管二安裝在區一，所述進氣管、出水口和出氣口安裝在區二；所述進氣管上設有噴頭；所述出氣口處還設有擋流板；

優選的，還包括控制箱，所述控制箱包括控制面板、控制器和電源；

所述控制面板設置在控制箱外表面；所述控制面板、閥門一、閥門二、閥門三、閥門四、壓力傳感器和水泵分別與控制器電性連接；所述控制器、控制面板、壓力傳感器和水泵分別與電源電性連接，所述電源外接電線；

優選的，所述卡榫組件包括卡塊、限位塊、彈簧和卡塊安裝座；

所述卡塊通過彈簧與卡塊安裝座連接，所述限位塊與卡塊安裝座固定連接，且與卡塊接觸連接；所述安裝座上設有與卡塊相匹配的凹槽；

優選的，所述過濾組件包括主體框架、濾板和密封板；

所述主體框架為立方體框架結構，且上表面和下表面為實面，其他面為空面；所述主體框架內部安裝有濾板；所述主體框架表面安裝有密封板，在安裝過濾組件時，所述密封板與過濾箱上表面接觸連接；所述卡塊安裝座安裝在主體框架底部；

優選的，所述濾板的材質可以為不銹鋼、海綿和活性炭等；

優選的，所述過濾組件還包括把手，所述把手與主體框架頂部固定連接；

優選的，所述過濾組件傾斜安裝，與水流方向呈鈍角；

優選的，所述過濾組件設有多組；

優選的，所述水泵安裝在水泵安裝座上，所述水泵安裝座固定在地面上。

本發明有以下優點：

（1）不同材質的濾板配合使用，能夠首先通過不銹鋼濾板和海綿濾板對污水進行一次過濾，然后在通過活性炭濾板對污水進行二次出料，吸附污水中的異物和懸浮物，最后再通過不銹鋼濾板再一次過濾掉漏掉的雜質，從而完成對污水的凈化過程，凈化效果良好；

（2）本發明的過濾組件可以隨時進行拆卸和更換，實現將濾板上沉積的雜物和各種病菌霉從設備中分離的目的，從根源上減少了水體中的雜物堵住管道的風險；

（3）本發明設有雙重殺菌結構，在處理箱中對水體進行初步殺菌消毒，除去其中的富營養化以及有害物質；當工作人員在更換過濾組件時，可以降低濾板上的廢物對工作人員的健康威脅，還可以就降低濾板上的廢物對環境的污染；殺菌后多余的殺菌氣體直接通入過濾裝置的出口，對凈化后的水體進行二次殺菌，在提高水體的凈化程度的同時，廢氣能夠得到妥善的處理，將資源回收重新利用，提高資源利用；

（4）在箱體上設置觀察窗，通過觀察窗方便地了解到水體的流量情況，及時開啟和關閉相應的閥門，整個處理過程簡單快捷，對周邊基本無污染；

（5）本發明具備小型化、集成度高、操作難度低的優點，可每家配置一臺，充分適用于農村生活污水具有水量小，排放分散、水質復雜等特點。

（發明人：張媛;張艷杰;張焱;史密偉;王云霞;張榮芝;侯翔龍;申一文）
