公布日：2024.06.21

申請日：2024.04.03

分類號：F22D1/50(2006.01)I

摘要

本發明屬于焦化余熱利用技術領域，尤其涉及一種凝結水回收再利用的優化系統，其特征在于，上升管泵站除氧器的進汽口與閃蒸罐的蒸汽口相連通，上升管泵站除氧器的進水口與水水換熱器的介質出口相連通，閃蒸罐的出水口與水水換熱器的內管進口相連通，水水換熱器的內管出口與煙道氣余熱鍋爐除鹽水箱相連通，水水換熱器的介質入口經上升管泵站除氧水泵與上升管泵站除鹽水箱相連通；所述閃蒸罐的進汽口與0.6MPa飽和高溫凝結水管相連接。本發明的有益效果是：實現利用凝結水背壓直接對廠區凝結水進行回收，節省了投資和占地，同時能回收高溫凝結水的熱量，節省循環冷卻水消耗，提高了焦化企業的能源利用率。

權利要求書

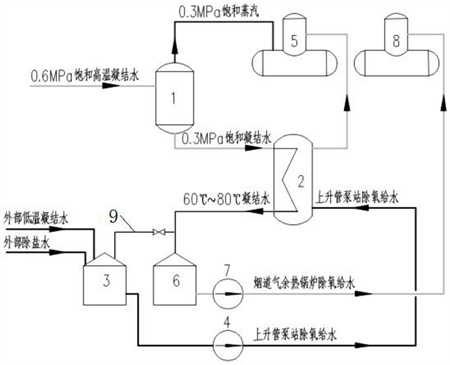

1.一種凝結水回收再利用的優化系統，包括上升管泵站除鹽水箱、上升管泵站除氧水泵、上升管泵站除氧器、煙道氣余熱鍋爐除鹽水箱、煙道氣余熱鍋爐除氧水泵、煙道氣余熱鍋爐除氧器，其特征在于，所述上升管泵站除氧器的進汽口與閃蒸罐的蒸汽出口相連通，上升管泵站除氧器的的進水口與水水換熱器的介質出口相連通，閃蒸罐的出水口與水水換熱器的內管進口相連通，水水換熱器的內管出口與煙道氣余熱鍋爐除鹽水箱相連通，水水換熱器的介質入口經上升管泵站除氧水泵與上升管泵站除鹽水箱相連通；煙道氣余熱鍋爐除鹽水箱經煙道氣余熱鍋爐除氧水泵與煙道氣余熱鍋爐除氧器相連通；所述閃蒸罐的進汽口與0.6MPa飽和高溫凝結水管相連接。

2.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管泵站除鹽水箱和煙道氣余熱鍋爐除鹽水箱的頂部通過連通管相連通，連通管上設有閥門。

3.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管除氧泵站的除氧給水來自外部低溫凝結水和外部除鹽水，溫度20-50℃。

4.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述水水換熱器的介質出口溫度為60～80℃，水水換熱器的內管中為0.3MPa飽和凝結水。

5.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管泵站和煙道氣余熱鍋爐的除鹽水箱及其對應的除氧水泵可合并布置，當煙道氣余熱鍋爐檢修時，凝結水進入上升管泵站除鹽水箱。

6.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管泵站除氧器和煙道氣余熱鍋爐除氧器中的任一個是旋膜式除氧器或噴霧填料式除氧器。

7.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管泵站除鹽水箱和煙道氣余熱鍋爐除鹽水箱均為密封罐體，其上設有液位計。

8.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述上升管泵站除氧水泵和煙道氣余熱鍋爐除氧水泵均為離心泵。

9.根據權利要求1所述的一種凝結水回收再利用的優化系統，其特征在于，所述水水換熱器為列管式換熱器或板式換熱器。

發明內容

本發明的目的是提供一種凝結水回收再利用的優化系統，克服現有技術的不足，取消現有方案中的凝結水回收站，廠區凝結水通過背壓直接進入煙道氣余熱鍋爐除鹽水箱，高溫凝結水與上升管余熱回收給水泵站的除氧給水進行換熱回收凝結水熱量，從而節省投資、占地和運行費用，同時回收高溫凝結水的熱量，節省循環冷卻水消耗，提高焦化企業的能源利用率。

為實現上述目的，本發明通過以下技術方案實現：

一種凝結水回收再利用的優化系統，包括上升管泵站除鹽水箱、上升管泵站除氧水泵、上升管泵站除氧器、煙道氣余熱鍋爐除鹽水箱、煙道氣余熱鍋爐除氧水泵、煙道氣余熱鍋爐除氧器，其特征在于，所述上升管泵站除氧器的進汽口與閃蒸罐的蒸汽口相連通，上升管泵站除氧器的的進水口與水水換熱器的介質出口相連通，閃蒸罐的出水口與水水換熱器的內管進口相連通，水水換熱器的內管出口與煙道氣余熱鍋爐除鹽水箱相連通，水水換熱器的介質入口經上升管泵站除氧水泵與上升管泵站除鹽水箱相連通；煙道氣余熱鍋爐除鹽水箱經煙道氣余熱鍋爐除氧水泵與煙道氣余熱鍋爐除氧器相連通；所述閃蒸罐的進汽口與0.6MPa飽和高溫凝結水管相連接。

所述上升管泵站除鹽水箱和煙道氣余熱鍋爐除鹽水箱的頂部通過連通管相連通，連通管上設有閥門。

所述上升管除氧泵站的除氧給水來自外部低溫凝結水和外部除鹽水，溫度20-50℃。

所述水水換熱器的介質出口溫度為60～80℃，水水換熱器的內管中為0.3MPa飽和凝結水。

所述上升管泵站和煙道氣余熱鍋爐的除鹽水箱及其對應除氧水泵可合并布置，當煙道氣余熱鍋爐檢修時，凝結水能進入上升管泵站除鹽水箱。

所述上升管泵站除氧器和煙道氣余熱鍋爐除氧器中的任一個是旋膜式除氧器或噴霧填料式除氧器。

所述上升管泵站除鹽水箱和煙道氣余熱鍋爐除鹽水箱均為密封罐體，其上設有液位計。

所述上升管泵站除氧水泵和煙道氣余熱鍋爐除氧水泵均為離心泵。

所述水水換熱器為列管式換熱器或板式換熱器。

與現有技術相比，本發明的有益效果是：

1)煙道氣余熱鍋爐單元的除鹽水箱和上升管泵站除鹽水箱實現利用凝結水背壓直接對廠區凝結水進行回收，取代了現有方案中的凝結水分離水箱的作用，節省了投資和占地，節約了凝結水泵的運行費用。

2)使用上升管泵站除氧給水與高溫凝結水換熱，減少了循環冷卻水消耗，回收了高溫凝結水的熱量。

3)高溫凝結水閃蒸產生的蒸汽進入除氧器加熱除氧給水，節省了外部加熱用蒸汽，實現了能源的梯級利用。

4)上升管泵站和煙道氣余熱鍋爐的除鹽水箱及其除氧水泵可以合并布置，增加凝結水回收利用的靈活性，可以進一步節省占地。

（發明人：韓同;李樺;張文征）
