公布日：2024.06.21

申請日：2024.05.07

分類號：B09B3/35(2022.01)I;B09B3/38(2022.01)I;B09B3/40(2022.01)I;B09B5/00(2006.01)I

摘要

本發明公開了一種垃圾填埋滲瀝液處理設備，包括支撐架、破碎罐、穩定桿、連接軸、齒環、攪拌板、多個連接板、加熱裝置、配合板、抵壓件；使多個連接板逐個遠離連接軸，從而緩慢調節攪拌板到連接軸之間的距離，從內到外的攪拌打碎并加熱填埋物的轉動組件；用于持續帶動抵壓件自轉，并間隔的沿著連接軸方向向下移動，逐個作用配合板，使多個連接板展開的間隔組件，啟動電機使帶動轉動齒輪做圓周運動，間隔的與卡齒板作用，從而使抵壓件沿著連接軸向下間隔移動，抵壓塊逐個接觸到配合板，使多個連接板逐個展開，從而使攪拌板從內到外逐步攪拌打碎并加熱破碎罐內的填埋物，該方式便于對固體垃圾的干燥處理，增加干燥處理效果，處理滲瀝液。

權利要求書

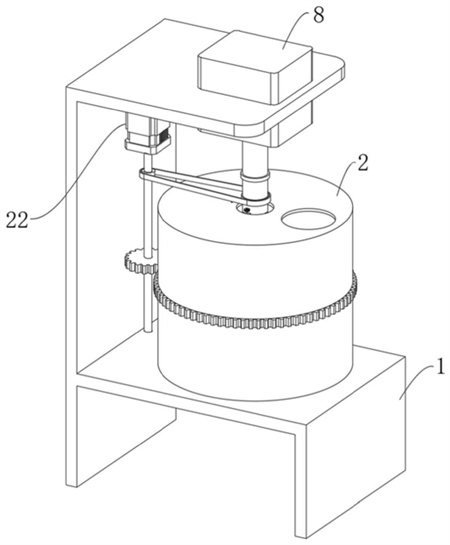

1.一種垃圾填埋滲瀝液處理設備，包括：支撐架(1)，所述支撐架(1)上設有破碎罐(2)，所述支撐架(1)上設有穩定桿(3)，所述破碎罐(2)內設有連接軸(4)，所述破碎罐(2)外表面設有與所述穩定桿(3)配合的齒環(5)；其特征在于，還包括：位于所述破碎罐(2)內的攪拌板(6)，所述攪拌板(6)與所述連接軸(4)之間固定連通有多個首尾連接的連接板(7)，多個所述連接板(7)均圍繞于所述連接軸(4)的外表面，所述連接軸(4)為內部中空結構，所述支撐架(1)上設有為所述連接軸(4)輸入熱氣的加熱裝置(8)，所述連接板(7)上轉動連接有配合板(9)，所述連接軸(4)上活動配合有與所述配合板(9)抵壓配合的抵壓件；轉動組件，所述轉動組件使所述連接軸(4)轉動時，使多個所述連接板(7)逐個遠離所述連接板(7)，調節所述攪拌板(6)到所述連接軸(4)之間的距離，從而使所述攪拌板(6)從所述破碎罐(2)內中部向內壁逐步移動，從內到外的攪拌打碎填埋物，使所述連接軸(4)的熱量作用干燥打碎的填埋物，且所述破碎罐(2)的轉動方向和所述連接板(7)的轉動方向相反，便于多個所述連接板(7)的展開；間隔組件，所述間隔組件用于持續帶動所述抵壓件自轉，并間隔的沿著所述連接軸(4)方向向下移動，逐個作用所述配合板(9)，使多個所述連接板(7)展開。

2.根據權利要求1所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述轉動組件包括與所述連接板(7)連通的轉動筒(10)，所述轉動筒(10)底端與所述連接板(7)連通固定，所述轉動筒(10)頂端固定連接有扭簧(11)，所述扭簧(11)頂端與所述連接板(7)連接固定，位于下方的所述連接板(7)側面固定連接有與位于上方的所述連接板(7)限位配合的擋板(12)，位于頂部的所述連接板(7)的端部與所述攪拌板(6)連通固定，位于底部的所述連接板(7)的端部與所述連接軸(4)連通固定，所述連接軸(4)與所述加熱裝置(8)轉動連通。

3.根據權利要求2所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述抵壓件包括活動套接于所述連接軸(4)上的活動環(13)，所述活動環(13)上固定連接有底部呈圓錐形的并與所述配合板(9)抵壓配合的抵壓塊(14)，所述連接軸(4)上固定連接有多個與所述活動環(13)內壁處開設的限位槽滑動配合的限位板(15)。

4.根據權利要求3所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述間隔組件包括位于所述連接板(7)下方的轉動板(16)，所述轉動板(16)一端與所述配合板(9)連接固定，所述轉動板(16)另一側與所述轉動筒(10)配合，所述轉動板(16)與所述轉動筒(10)的接觸面為防滑面，所述轉動板(16)和所述轉動筒(10)的外表面的材質中混合有磁性相吸的磁性材料。

5.根據權利要求4所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述間隔組件還包括與所述破碎罐(2)連接固定的L形板(17)，所述L形板(17)內通過壓簧活動連接有卡齒板(18)，所述連接軸(4)上固定連接有固定板(19)，所述固定板(19)上自轉配合有螺紋桿(20)，所述螺紋桿(20)頂部固定連接有與所述卡齒板(18)嚙合接觸的轉動齒輪(21)，所述螺紋桿(20)與所述抵壓件螺紋連接。

6.根據權利要求5所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述支撐架(1)上固定連接有電機(22)，所述電機(22)輸出軸與所述穩定桿(3)連接固定，所述穩定桿(3)上固定連接有與所述齒環(5)嚙合的自轉齒輪(23)，所述穩定桿(3)和所述連接軸(4)上轉動連接有傳送帶(24)。

7.根據權利要求5所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述破碎罐(2)頂面邊緣處開設有入料孔(25)，所述破碎罐(2)頂面中部開設有轉動槽(26)，所述轉動齒輪(21)和所述連接軸(4)于所述轉動槽(26)內活動，所述L形板(17)靠近所述轉動槽(26)，所述破碎罐(2)底部連通有帶有閥門的出料管。

8.根據權利要求6所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述攪拌板(6)上固定連接有多個切刀，所述轉動齒輪(21)和所述L形板(17)均位于所述傳送帶(24)和所述破碎罐(2)之間。

9.根據權利要求2所述的一種垃圾填埋滲瀝液處理設備，其特征在于：所述連接板(7)上方設有平行板(27)，所述平行板(27)與所述連接板(7)之間轉動連接有多個活動桿(28)，所述配合板(9)與其中一個所述活動桿(28)抵壓配合，所述擋板(12)上固定連接有多個與所述活動桿(28)抵壓配合的插桿(29)。

發明內容

本發明的目的在于提供一種垃圾填埋滲瀝液處理設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供一種垃圾填埋滲瀝液處理設備，包括支撐架，所述支撐架上設有破碎罐，所述支撐架上設有穩定桿，所述破碎罐內設有連接軸，所述破碎罐外表面設有與所述穩定桿配合的齒環；還包括位于所述破碎罐內的攪拌板，所述攪拌板與所述連接軸之間固定連通有多個首尾連接的連接板，多個所述連接板均圍繞于所述連接軸的外表面，所述連接軸為內部中空結構，所述支撐架上設有為所述連接軸輸入熱氣的加熱裝置，所述連接板上轉動連接有配合板，所述連接軸上活動配合有與所述配合板抵壓配合的抵壓件；轉動組件，所述轉動組件使所述連接軸轉動時，使多個所述連接板逐個遠離所述連接板，調節所述攪拌板到所述連接軸之間的距離，從而使所述攪拌板從所述破碎罐內中部向內壁逐步移動，從內到外的攪拌打碎填埋物，使所述連接軸的熱量作用干燥打碎的填埋物，且所述破碎罐的轉動方向和所述連接板的轉動方向相反，便于多個所述連接板的展開；間隔組件，所述間隔組件用于持續帶動所述抵壓件自轉，并間隔的沿著所述連接軸方向向下移動，逐個作用所述配合板，使多個所述連接板展開。

所述轉動組件包括與所述連接板連通的轉動筒，所述轉動筒底端與所述連接板連通固定，所述轉動筒頂端固定連接有扭簧，所述扭簧頂端與所述連接板連接固定，位于下方的所述連接板側面固定連接有與位于上方的所述連接板限位配合的擋板，位于頂部的所述連接板的端部與所述攪拌板連通固定，位于底部的所述連接板的端部與所述連接軸連通固定，所述連接軸與所述加熱裝置轉動連通。

所述抵壓件包括活動套接于所述連接軸上的活動環，所述活動環上固定連接有底部呈圓錐形的并與所述配合板抵壓配合的抵壓塊，所述連接軸上固定連接有多個與所述活動環內壁處開設的限位槽滑動配合的限位板。

所述間隔組件包括位于所述連接板下方的轉動板，所述轉動板一端與所述配合板連接固定，所述轉動板另一側與所述轉動筒配合，所述轉動板與所述轉動筒的接觸面為防滑面，所述轉動板和所述轉動筒的外表面的材質中混合有磁性相吸的磁性材料。

所述間隔組件還包括與所述破碎罐連接固定的L形板，所述L形板內通過壓簧活動連接有卡齒板，所述連接軸上固定連接有固定板，所述固定板上自轉配合有螺紋桿，所述螺紋桿頂部固定連接有與所述卡齒板嚙合接觸的轉動齒輪，所述螺紋桿與所述抵壓件螺紋連接。

所述支撐架上固定連接有電機，所述電機輸出軸與所述穩定桿連接固定，所述穩定桿上固定連接有與所述齒環嚙合的自轉齒輪，所述穩定桿和所述連接軸上轉動連接有傳送帶。

所述破碎罐頂面邊緣處開設有入料孔，所述破碎罐頂面中部開設有轉動槽，所述轉動齒輪和所述連接軸于所述轉動槽內活動，所述L形板靠近所述轉動槽，所述破碎罐底部連通有帶有閥門的出料管。

所述攪拌板上固定連接有多個切刀，所述轉動齒輪和所述L形板均位于所述傳送帶和所述破碎罐之間，所述連接板上方設有平行板，所述平行板與所述連接板之間轉動連接有多個活動桿，所述配合板與其中一個所述活動桿抵壓配合，所述擋板上固定連接有多個與所述活動桿抵壓配合的插桿。

與現有技術相比，本發明的有益效果是：

本申請中多個連接板呈環形纏繞方式靠近連接軸，且攪拌板靠近連接軸，收卷效果好，水平方向占用空間小，且有助于破碎罐中軸位置處的處理；

啟動電機使破碎罐自轉，自轉的連接軸帶動轉動齒輪做圓周運動，間隔的與卡齒板作用，從而使抵壓件沿著連接軸向下間隔移動，抵壓塊逐個接觸到配合板，使轉動筒能夠自轉，從而使攪拌板從破碎罐的中部逐步向內壁移動，配合加熱效果，使攪拌板從內到外逐步攪拌打碎破碎罐內的填埋物，并逐步進行加熱處理，該方式便于對固體垃圾的干燥處理，增加干燥處理效果，處理滲瀝液。

多個連接板從上到下依次展開，使位于破碎罐頂部的垃圾破碎干燥強(位于破碎罐頂部通過攪拌桿和伸展開來的連接板破碎和干燥，位于破碎罐底部通過攪拌桿和未伸展開來的連接板破碎和干燥，位于底部的垃圾的處理效率差一點)，保證位于底部的滲瀝液及時干燥，不會大量向底部匯集，而底部垃圾的滲瀝液產生的效率低(同時兼顧底部的垃圾的破碎和干燥效果，底部的垃圾要同時處理，但是效率上差一點)，即滲瀝液產生的時間緩慢且量少，減少滲瀝液匯集在底部，使處理效果差，該方式使破碎罐內的滲瀝液均勻有效的被處理，不會出現堆積過度的情況，也不會出現固態垃圾過度加熱和破碎的效果。

（發明人：王亞;張伯平;郭桂楨）
