公布日：2022.04.12

申請日：2020.09.30

分類號：C02F9/10(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，包括中和沉淀桶（1）、消毒桶（2）、加熱裝置（3）和暫存箱（4）；本發明將中和沉淀桶和消毒桶套設，中和沉淀處理完成后，可將待消毒的廢液直接放入消毒桶中，避免還未消毒的廢液到處轉移而造成的廢液外泄；本發明的加熱裝置可對消毒后的廢液進行高溫加熱，進一步保證所有含有活性病毒類致病菌的滅活。

權利要求書

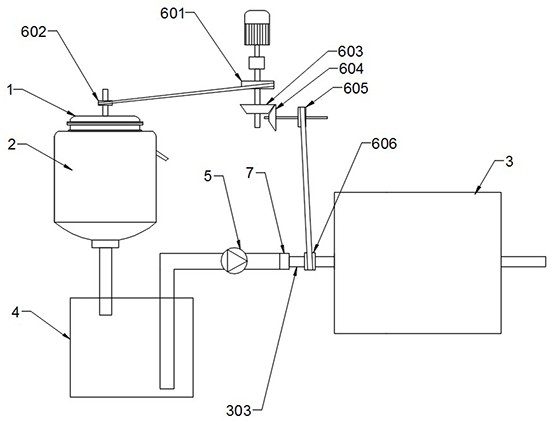

1.一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，包括中和沉淀桶（1）、消毒桶（2）、加熱裝置（3）和暫存箱（4）；所述中和沉淀桶（1）包括桶蓋（101）和桶體（102），所述桶蓋（101）上設有攪拌桿（103），所述桶體（102）底面設有透過孔；所述消毒桶（2）的頂面設有環形桶蓋（201），所述消毒桶（2）底部設有放液口（202），所述消毒桶（2）套設在中和沉淀桶（1）外，中和沉淀桶（1）上端穿出消毒桶（2）頂面的環形桶蓋（201），所述消毒桶（2）內設有臭氧管（203），所述臭氧管（203）一端設有臭氧出氣孔，另一端穿出環形桶蓋（201）與臭氧發生器的出氣端相連，所述消毒桶（2）的側壁上設有吸氣嘴（204），所述中和沉淀桶（1）與消毒桶（2）相交處設有密封墊，所述消毒桶（2）與臭氧管（203）相交處設有密封墊，所述消毒桶（2）內設有紫外消毒燈（205）；所述加熱裝置包括外殼（301）、加熱元件（302）和加熱管（303），所述外殼（301）上設有進液口（304）和出液口（305），所述加熱元件（302）固定在外殼（301）內壁，所述加熱管（303）為蛇形，所述加熱管（303）的主體部分設置在外殼（301）內，所述加熱管（303）的一端穿出進液口（304），加熱管（303）另一端穿出出液口（305），加熱管（303）與外殼（301）通過密閉軸承連接，且所述加熱管（303）為硬質管，外殼（301）內裝有加熱介質；所述暫存箱（4）設置在消毒桶（2）和加熱裝置（3）之間，所述放液口（202）通過管道與暫存箱（4）連通，所述暫存箱（4）通過管道與加熱管（303）一端相連，且該管道與加熱管（303）通過軸承（7）連接，且該管道上設有進液泵（5）；所述加熱管（303）的外壁通過傳動機構與攪拌桿（103）相連；所述傳動機構包括第一主動輪（601）、第一從動輪（602）、第二主動輪（603）、第二從動輪（604）、第三從動輪（605）和第四從動輪（606）；所述第一從動輪（602）與攪拌桿（103）固定連接，所述第一從動輪（602）與第一主動輪（601）通過皮帶連接；所述第二主動輪（603）和第二從動輪（604）為相互嚙合的錐齒輪，所述第三從動輪（605）與第二從動輪（604）同軸，所述第四從動輪（606）與加熱管（303）同軸固定，所述第四從動輪（606）和第三從動輪（605）通過皮帶連接，所述第一主動輪（601）和第二主動輪（603）同軸。

2.根據權利要求1所述的一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，所述中和沉淀桶（1）的桶體（102）由石英玻璃制成，所述消毒桶（2）由不透明材料制成。

3.根據權利要求1所述的一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，所述桶體（102）的外壁上設有限位耳（104）。

4.根據權利要求1所述的一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，所述加熱介質為空氣、水、加熱油中的一種。

5.根據權利要求1所述的一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，所述加熱管（303）處于外殼（301）內部的部分，設有攪動棍（306），所述攪動棍（306）設有多根，且攪動棍（306）的方向不完全相同。

6.根據權利要求1-5任一項所述的一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，其特征在于，所述臭氧管（203）為“L”形，所述臭氧出氣孔設置在臭氧管（203）的“一”部處，臭氧管（203）的“|”部處無臭氧出氣孔，且臭氧管（203）的“一”部處于消毒桶（2）的底部，臭氧管（203）的“|”部的一端伸出消毒桶（2）頂面的環形桶蓋，連接臭氧發生器的出氣端。

發明內容

為了解決上述問題，本發明提供一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統。

為了實現上述目的，本發明采用如下技術方案：一種中和沉淀-紫外-高溫滅活聯用醫學檢驗廢水處理系統，包括中和沉淀桶、消毒桶、加熱裝置和暫存箱；所述中和沉淀桶包括桶蓋和桶體，所述桶蓋上設有攪拌桿，所述桶體底面設有透過孔；所述消毒桶的頂面設有環形桶蓋，所述消毒桶底部設有放液口，所述消毒桶套設在中和沉淀桶外，中和沉淀桶上端穿出消毒桶頂面的環形桶蓋，所述消毒桶內設有臭氧管，所述臭氧管一端設有臭氧出氣孔，另一端穿出環形桶蓋與臭氧發生器的出氣端相連，所述消毒桶的側壁上設有吸氣嘴，所述中和沉淀桶與消毒桶相交處設有密封墊，所述消毒桶與臭氧管相交處設有密封墊，所述消毒桶內設有紫外消毒燈；所述加熱裝置包括外殼、加熱元件和加熱管，所述外殼上設有進液口和出液口，所述加熱元件固定在外殼內壁，所述加熱管為蛇形，所述加熱管的主體部分設置在外殼內，所述加熱管的一端穿出進液口，加熱管另一端穿出出液口，加熱管與外殼通過密閉軸承連接，且所述加熱管為硬質管，外殼內裝有加熱介質；所述暫存箱設置在消毒桶和加熱裝置之間，所述放液口通過管道與暫存箱連通，所述暫存箱通過管道與加熱管一端相連，且該管道與加熱管通過軸承連接，且該管道上設有進液泵；所述加熱管通過傳動機構與攪拌桿相連；所述傳動機構包括第一主動輪、第一從動輪、第二主動輪、第二從動輪、第三從動輪和第四從動輪；所述第一從動輪與攪拌桿固定連接，所述第一從動輪與第一主動輪通過皮帶連接；所述第二主動輪和第二從動輪為相互嚙合的錐齒輪，所述第三從動輪與第二從動輪同軸，所述第四從動輪與加熱管同軸固定，所述第四從動輪和第三從動輪通過皮帶連接，所述第一主動輪和第二主動輪同軸。

進一步的，所述中和沉淀桶的桶體由石英玻璃制成，所述消毒桶由不透明材料制成。

進一步的，所述桶體的外壁上設有限位耳。

進一步的，所述加熱介質為空氣、水、加熱油中的一種。

進一步的，所述加熱管處于外殼內部的部分，設有攪動棍，所述攪動棍設有多根，且攪動棍的方向不完全相同。

進一步的，所述臭氧管為“L”形，所述臭氧出氣孔設置在臭氧管的“一”部處，臭氧管的“|”部處無臭氧出氣孔，且臭氧管的“一”部處于消毒桶的底部，臭氧管的“|”部的一端伸出消毒桶頂面的環形桶蓋，連接臭氧發生器的出氣端。

與現有技術相比，本發明的有益效果在于：（1）本發明包括中和沉淀桶、消毒桶、暫存箱和加熱裝置；本發明中，中和、沉淀可在中和沉淀桶中完成，消毒在消毒桶中完成，且中和沉淀桶和消毒桶為一體，避免未消毒的廢水中途轉移；本發明將中和沉淀桶和消毒桶套設，中和沉淀處理完成后，可將待消毒的廢液直接放入消毒桶中，避免還未消毒的廢液到處轉移而造成的廢液外泄；本發明的加熱裝置可對消毒后的廢液進行高溫加熱，進一步保證所有含有活性病毒類致病菌的滅活；且加熱管設置成蛇形，加長了廢液在加熱裝置內的形成，保證加熱效果；本發明中，加熱管和攪拌桿通過傳動機構連接，即加熱管和攪拌桿的轉動動力同源，在中和沉淀桶中，攪拌桿轉動時，加熱管同步開始轉動，加熱管轉動，可以對加熱裝置外殼內的加熱介質進行攪動，加速加熱介質的溫度均衡；本發明通過中和沉淀桶、消毒桶和加熱裝置實現了檢驗廢水的連續處理；在消毒過程中，將紫外與臭氧聯合，一方面消毒更徹底，另一方面，由于使臭氧的強氧化性，臭氧可以氧化廢液中的有機廢物，避免有機廢物對環境造成破壞；本發明在中和沉淀桶底部設置透過孔，讓中和沉淀桶中的廢液經抽濾的方式進入消毒桶中，原因是廢液中的顆粒物可能會使紫外削弱，為了保證紫外的消毒效果，因此進入消毒桶中的廢水為澄清的廢水。

（2）本發明的中和沉淀桶的外壁上設有限位耳，在中和沉淀桶的外壁設置限位耳，限位耳掛在消毒桶的環形桶蓋上，這樣消毒桶對中和沉淀桶有向上的托力，保證中和沉淀桶的穩定性。

（3）本發明的中和沉淀桶的桶體由石英玻璃制成，消毒桶由不透明材料制成；石英玻璃可以透過紫外線，在紫外消毒燈對消毒桶內進行消毒時，可同時對中和沉淀桶內部的檢驗廢水進行預消毒，這樣在廢液進入消毒桶內消毒時，縮短消毒時間，提高了廢液處理的效率，且當廢液進入消毒桶后，中和沉淀桶中無廢液時，紫外消毒燈在對消毒桶中的廢液進行消毒時，同時對中和沉淀桶中的沉淀固體廢物進行消毒，另外，由于中和沉淀桶的底部有透過孔，當中和沉淀桶內無液體時，消毒桶中的臭氧同樣可以經透過孔進入中和沉淀桶，對中和沉淀桶內進行消毒，因此，本發明保證了中和沉淀桶中固廢消毒，將中和沉淀桶中的固廢取出時，不會造成細菌病毒外泄；消毒桶由不透明材料制成，可避免紫外線泄露，對工作人員造成傷害。

（4）本發明在加熱管處于外殼內部的部分上設置攪動棍，在加熱管轉動時，攪動棍可進一步對加熱裝置外殼內的加熱介質進行攪動，進一步加快加熱介質的溫度均衡。

（5）本發明的臭氧管可為“L”形或者“|”形，使用過程中，“L”的臭氧管的底部為“一”形，臭氧氣體往上冒出的過程中，對廢液進行消毒，消毒范圍更廣，消毒效率高。

（發明人：唐偉）
