公布日：2024.05.28

申請日：2024.03.14

分類號：C02F3/30(2023.01)I;C02F3/00(2023.01)I

摘要

本發明公開了一種泥膜共生脫氮除磷污水處理系統，包括污水處理箱，污水處理箱內設有厭氧腔、缺氧腔、好氧腔以及沉淀腔，所述厭氧腔、缺氧腔以及好氧腔內均固定連接有兩組支撐板，兩組所述支撐板之間固定連接有連接柱，所述連接柱內設有翻轉機構，所述污水處理箱上端固定安裝有第二循環泵，所述第二循環泵輸入端固定連接有第二連接管，所述第二連接管遠離第二循環泵一端伸入至缺氧腔內，所述第二循環泵輸出端伸入至厭氧腔內；通過污水進入至導水腔內帶動葉輪開始轉動，通過支撐軸的轉動帶動T型連接桿進行轉動，使得若干組生物球填料在污水進入時能夠進行翻轉，達到若干組生物球填料與污水進行充分反應的效果，提高對廢水的處理效果。

權利要求書

1.一種泥膜共生脫氮除磷污水處理系統，包括污水處理箱，污水處理箱內設有厭氧腔、缺氧腔、好氧腔以及沉淀腔，污水處理箱一端內固定連接有進水管，另一端固定連接有出水管，其特征在于：所述設有厭氧腔、缺氧腔、好氧腔以及沉淀腔均通過導水口相連通，所述導水口開設于污水處理箱內，所述厭氧腔、缺氧腔以及好氧腔內均固定連接有兩組支撐板，兩組所述支撐板之間固定連接有連接柱，所述連接柱內設有翻轉機構，所述翻轉機構內設有若干組生物球填料，通過翻轉機構帶動若干組生物球填料進行翻轉，所述沉淀腔內固定連接有弧形過濾板；所述弧形過濾板上側設有第一連接管，所述第一連接管遠離弧形過濾板一端伸出污水處理箱，并固定連接于第一循環泵輸入端，所述第一循環泵固定安裝于污水處理箱上端，所述第一循環泵輸出端伸入至缺氧腔內，所述污水處理箱上端固定安裝有第二循環泵，所述第二循環泵輸入端固定連接有第二連接管，所述第二連接管遠離第二循環泵一端伸入至缺氧腔內，所述第二循環泵輸出端伸入至厭氧腔內；所述翻轉機構包括連接軸，所述連接軸活動連接于連接柱內，所述連接軸上下端均伸入至支撐板內，并固定連接有葉輪，所述葉輪設置于支撐板內，所述葉輪兩側均設有導水腔，所述導水腔開設于支撐板內，所述導水腔上下端均伸出支撐板；所述連接軸中部開設有讓位槽，所述讓位槽下端固定連接有齒環，所述連接柱兩側內均固定連接有支撐軸，所述支撐軸靠近連接軸一端固定連接有齒輪，所述齒輪與齒環相嚙合，所述支撐軸上下端均固定連接有T型連接桿，所述T型連接桿與支撐軸之間固定連接有若干組生物球填料。

2.根據權利要求1所述的一種泥膜共生脫氮除磷污水處理系統，其特征在于：所述污水處理箱下端四周均固定連接有支撐腿，所述好氧腔下端固定連接有曝氣器，所述曝氣器下端固定連接有導氣管，所述導氣管下端伸出污水處理箱。

發明內容

本發明的目的在于提供一種泥膜共生脫氮除磷污水處理系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種泥膜共生脫氮除磷污水處理系統，包括污水處理箱，污水處理箱內設有厭氧腔、缺氧腔、好氧腔以及沉淀腔，污水處理箱一端內固定連接有進水管，另一端固定連接有出水管，所述設有厭氧腔、缺氧腔、好氧腔以及沉淀腔均通過導水口相連通，所述導水口開設于污水處理箱內，所述厭氧腔、缺氧腔以及好氧腔內均固定連接有兩組支撐板，兩組所述支撐板之間固定連接有連接柱，所述連接柱內設有翻轉機構，所述翻轉機構內設有若干組生物球填料，通過翻轉機構帶動若干組生物球填料進行翻轉，所述沉淀腔內固定連接有弧形過濾板；

所述弧形過濾板上側設有第一連接管，所述第一連接管遠離弧形過濾板一端伸出污水處理箱，并固定連接于第一循環泵輸入端，所述第一循環泵固定安裝于污水處理箱上端，所述第一循環泵輸出端伸入至缺氧腔內，所述污水處理箱上端固定安裝有第二循環泵，所述第二循環泵輸入端固定連接有第二連接管，所述第二連接管遠離第二循環泵一端伸入至缺氧腔內，所述第二循環泵輸出端伸入至厭氧腔內。

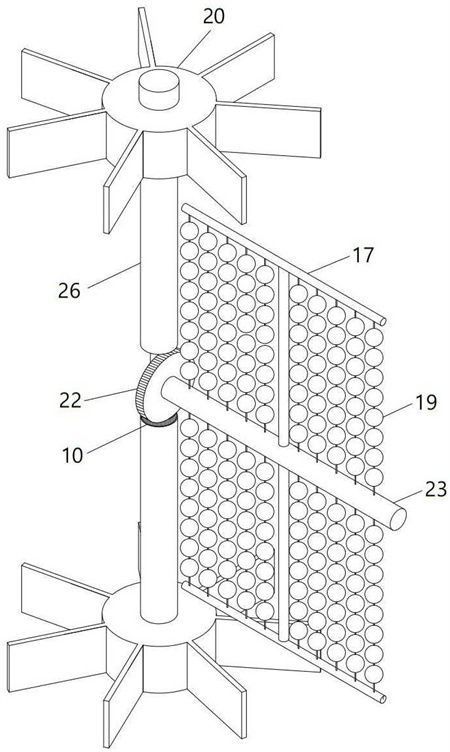

優選的，所述翻轉機構包括連接軸，所述連接軸活動連接于連接柱內，所述連接軸上下端均伸入至支撐板內，并固定連接有葉輪，所述葉輪設置于支撐板內，所述葉輪兩側均設有導水腔，所述導水腔開設于支撐板內，所述導水腔上下端均伸出支撐板。

優選的，所述連接軸中部開設有讓位槽，所述讓位槽下端固定連接有齒環，所述連接柱兩側內均固定連接有支撐軸，所述支撐軸靠近連接軸一端固定連接有齒輪，所述齒輪與齒環相嚙合，所述支撐軸上下端均固定連接有T型連接桿，所述T型連接桿與支撐軸之間固定連接有若干組生物球填料。

優選的，所述污水處理箱下端四周均固定連接有支撐腿，所述好氧腔下端固定連接有曝氣器，所述曝氣器下端固定連接有導氣管，所述導氣管下端伸出污水處理箱。

與現有技術相比，本發明的有益效果是：通過污水進入至導水腔內帶動葉輪開始轉動，通過葉輪的轉動帶動連接軸轉動，使得齒環其上端嚙合的兩組齒輪開始轉動，齒輪在轉動的過程中帶動支撐軸轉動，通過支撐軸的轉動帶動T型連接桿進行轉動，使得若干組生物球填料在污水進入時能夠進行翻轉，達到若干組生物球填料與污水進行充分反應的效果，提高對廢水的處理效果。

（發明人：貓恩學;張文鳳;劉牧;李蕾;胡有虎;劉豪;李玉娟;謝晶）
