公布日：2023.11.21
申請日：2023.08.28
分類號：C02F1/04(2023.01)I;C02F1/66(2023.01)I;B01D53/18(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要

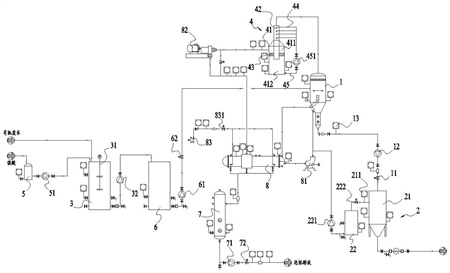

本發明提供一種高氨氮有機廢水處理系統，包括蒸發罐以及收集組件，所述蒸發罐排出濃液導至收集組件處理，所述處理系統還包括：所述調酸罐，高氨氮有機廢水進入調酸罐內調節pH值，且pH值調節后廢水進入所述蒸發罐內進行蒸發；所述洗滌罐，所述蒸發罐排出的蒸汽進入洗滌罐內通過堿液清洗，收集所述洗滌罐排出的蒸汽。本發明中，先將高氨氮的有機廢水導入調酸罐內進行調酸，將氨氮轉化為硫酸銨或者氯化銨，避免蒸發過程中氨氣析出，同時通過堿液清洗蒸發罐排出的蒸汽，可以收集蒸汽中低沸點有機物，以保證產水COD達標排放。
權利要求書
1.一種高氨氮有機廢水處理系統，包括蒸發罐以及收集組件，所述蒸發罐排出濃液導至收集組件處理，其特征在于，還包括：所述調酸罐，高氨氮有機廢水進入調酸罐內調節pH值，且pH值調節后廢水進入所述蒸發罐內進行蒸發；所述洗滌罐，所述蒸發罐排出的蒸汽進入洗滌罐內通過堿液清洗，收集所述洗滌罐排出的蒸汽。
2.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：所述洗滌罐包括罐體以及設置于所述罐體內的導流管，所述導流管的上端口與蒸發罐的排氣口連通，所述罐體通過除霧器分隔為上空間與下空間，所述導流管由上空間延伸至下空間，且所述導流管的下端口連通所述下空間，于所述導流管內設置有噴淋管，所述噴淋管通過循環管抽取下空間內堿液至導流管內噴出。
3.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：包括換熱器，所述蒸發罐底部沉積濃液導入所述換熱器內換熱。
4.如權利要求3所述的高氨氮有機廢水處理系統，其特征在于：所述洗滌罐排出蒸汽通過壓縮機處理后進入所述換熱器內換熱。
5.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：所述調酸罐內設置有液位傳感器以及pH值傳感器；預先設定所述調酸罐的高液位與低液位，且當液位不高于低液位時，所述調酸罐開始進料，且當達到高液位時，停止進料；于所述調酸罐內設置有攪拌件，在調節pH值時，通過所述攪拌件混合有機廢水與酸液。
6.如權利要求5所述的高氨氮有機廢水處理系統，其特征在于：所述調酸罐為間歇調酸；當液位不高于低液位時，向所述調酸罐內導入有機廢水，攪拌件開始攪拌，向所述調酸罐導入定量強酸，且當所述pH值傳感器檢測數據于一定時間內小于設定波動范圍后，再次向所述調酸罐內導入定量強酸，直至調酸罐內的液體pH值為目標值。
7.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：當所述蒸發罐的液位高于設定值同時蒸發罐溫度低于設定值時，停止進料；當所述蒸發罐溫度達到設定值同時蒸發罐的液位低于設定值，開始進料；且通過調節進料調節閥的開度調節蒸發罐內液位波動范圍。
8.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：所述蒸發罐具有兩組，將兩組所述蒸發罐分為一級蒸發罐與二級蒸發罐，所述調酸罐內液體進入一級蒸發罐內蒸發處理，所述一級蒸發罐排出的濃液進入二級蒸發罐繼續進行蒸發處理，所述二級蒸發罐排出濃液進入收集組件，且所述一級蒸發罐與二級蒸發罐排出氣體均進入洗滌塔清洗。
9.如權利要求1所述的高氨氮有機廢水處理系統，其特征在于：所述收集組件包括母液沉淀罐以及母液回料罐，所述母液沉淀罐收集蒸發罐排出濃液，所述母液回料罐收集母液沉淀罐排出的清液，且將所述母液回料罐內清液回收至蒸發罐；當測定所述母液沉淀罐上清液的密度小于設定值，且所述母液回料罐液位低于設定值時，所述母液沉淀罐向母液回料罐排出上清液，當所述蒸發罐向母液沉淀罐排放濃液時，所述母液回料罐停止向蒸發罐排出清液。
10.一種高氨氮有機廢水處理方法，其特征在于，采用如下步驟：有機廢水導入調酸罐內調節pH值，且將pH值后液體導入蒸發罐內蒸發處理；蒸發罐排出蒸汽進入洗滌罐內清洗，收集洗滌罐排出氣體；且蒸發罐排出濃液進入收集組件冷卻結晶。
發明內容
本發明的目的在于克服現有技術之缺陷，提供了一種高氨氮有機廢水處理系統及方法。
本發明是這樣實現的：
本發明實施例提供一種高氨氮有機廢水處理系統，包括蒸發罐以及收集組件，所述蒸發罐排出濃液導至收集組件處理，所述處理系統還包括：
所述調酸罐，高氨氮有機廢水進入調酸罐內調節pH值，且pH值調節后廢水進入所述蒸發罐內進行蒸發；
所述洗滌罐，所述蒸發罐排出的蒸汽進入洗滌罐內通過堿液清洗，收集所述洗滌罐排出的蒸汽。
進一步地，所述洗滌罐包括罐體以及設置于所述罐體內的導流管，所述導流管的上端口與蒸發罐的排氣口連通，所述罐體通過除霧器分隔為上空間與下空間，所述導流管由上空間延伸至下空間，且所述導流管的下端口連通所述下空間，于所述導流管內設置有噴淋管，所述噴淋管通過循環管抽取下空間內堿液至導流管內噴出。
進一步地，包括換熱器，所述蒸發罐底部沉積濃液導入所述換熱器內換熱。
進一步地，所述洗滌罐排出蒸汽通過壓縮機處理后進入所述換熱器內換熱。
進一步地，所述調酸罐內設置有液位傳感器以及pH值傳感器；
預先設定所述調酸罐的高液位與低液位，且當液位不高于低液位時，所述調酸罐開始進料，且當達到高液位時，停止進料；于所述調酸罐內設置有攪拌件，在調節pH值時，通過所述攪拌件混合有機廢水與酸液。
進一步地，所述調酸罐為間歇調酸；
當液位不高于低液位時，向所述調酸罐內導入有機廢水，攪拌件開始攪拌，向所述調酸罐導入定量強酸，且當所述pH值傳感器檢測數據于一定時間內小于設定波動范圍后，再次向所述調酸罐內導入定量強酸，直至調酸罐內的液體pH值為目標值。
進一步地，當所述蒸發罐的液位高于設定值同時蒸發罐溫度低于設定值時，停止進料；當所述蒸發罐溫度達到設定值同時蒸發罐的液位低于設定值，開始進料；且通過調節進料調節閥的開度調節蒸發罐內液位波動范圍。
進一步地，所述蒸發罐具有兩組，將兩組所述蒸發罐分為一級蒸發罐與二級蒸發罐，所述調酸罐內液體進入一級蒸發罐內蒸發處理，所述一級蒸發罐排出的濃液進入二級蒸發罐繼續進行蒸發處理，所述二級蒸發罐排出濃液進入收集組件，且所述一級蒸發罐與二級蒸發罐排出氣體均進入洗滌塔清洗。
進一步地，所述收集組件包括母液沉淀罐以及母液回料罐，所述母液沉淀罐收集蒸發罐排出濃液，所述母液回料罐收集母液沉淀罐排出的清液，且將所述母液回料罐內清液回收至蒸發罐；
當測定所述母液沉淀罐上清液的密度小于設定值，且所述母液回料罐液位低于設定值時，所述母液沉淀罐向母液回料罐排出上清液，當所述蒸發罐向母液沉淀罐排放濃液時，所述母液回料罐停止向蒸發罐排出清液。
本發明實施例還提供一種高氨氮有機廢水處理方法，采用如下步驟：
有機廢水導入調酸罐內調節pH值，且將pH值后液體導入蒸發罐內蒸發處理；
蒸發罐排出蒸汽進入洗滌罐內清洗，收集洗滌罐排出氣體；且蒸發罐排出濃液進入收集組件冷卻結晶。
本發明具有以下有益效果：
本發明的處理系統中，先將高氨氮的有機廢水導入調酸罐內進行調酸，將氨氮轉化為硫酸銨或者氯化銨，避免蒸發過程中氨氣析出；另外調酸后的液體進入蒸發罐內蒸發后，其產生的蒸汽進入洗滌罐內清洗，可以收集蒸汽中低沸點有機物，實現產水COD達標排放。
（發明人：冷超群;李紅;施卓;魏朋;吳德明;顧磊）
