公布日：2023.12.01

申請日：2023.09.21

分類號：B01D53/86(2006.01)I;B01D53/78(2006.01)I;B01D53/75(2006.01)I;B03C3/017(2006.01)I;C10L5/46(2006.01)I

摘要

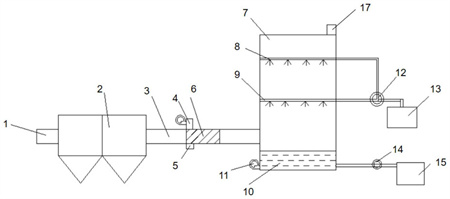

本發明公開一種含油污泥摻燒的污染物處理系統和方法，含油污泥摻燒的污染物處理系統包括除塵裝置、非均相氧化裝置、噴淋吸收塔和吸收液處理裝置，所述除塵裝置捕集煙氣中塵粒，所述非均相氧化裝置與所述除塵裝置相連，所述噴淋吸收塔的入口與所述非均相氧化裝置的出口相連，所述噴淋吸收塔的煙氣出口與煙囪相連，所述吸收液處理裝置與所述噴淋吸收塔的吸收液出口相連。本發明提供的含油污泥摻燒的污染物處理系統具備設備用地面積小、煙氣吸收效果好的優點。

權利要求書

1.一種含油污泥摻燒的污染物處理系統，其特征在于，包括：除塵裝置，所述除塵裝置捕集煙氣中塵粒；非均相氧化裝置，所述非均相氧化裝置與所述除塵裝置相連；噴淋吸收塔，所述噴淋吸收塔的入口與所述非均相氧化裝置的出口相連，所述噴淋吸收塔的煙氣出口與煙囪相連；吸收液處理裝置，所述吸收液處理裝置與所述噴淋吸收塔的吸收液出口相連。

2.根據權利要求1所述的含油污泥摻燒的污染物處理系統，其特征在于，所述非均相氧化裝置包括煙道管路和空氣壓縮機，所述煙道管路上設置催化劑投藥口，所述空氣壓縮機與所述煙道管路相連通，所述煙道管路連通所述除塵裝置和所述噴淋吸收塔。

3.根據權利要求2所述的含油污泥摻燒的污染物處理系統，其特征在于，所述煙道管路內設有防腐層，所述防腐層為玻璃鋼。

4.根據權利要求1所述的含油污泥摻燒的污染物處理系統，其特征在于，所述噴淋吸收塔內設有噴淋支架和噴淋噴嘴，所述噴淋噴嘴位于所述噴淋支架上，吸收液發生裝置通過管路與所述噴淋支架上的噴淋噴嘴相連。

5.根據權利要求4所述的含油污泥摻燒的污染物處理系統，其特征在于，所述吸收液發生裝置與所述噴淋支架之間的管路上設置提升泵。

6.根據權利要求4所述的含油污泥摻燒的污染物處理系統，其特征在于，所述噴淋吸收塔底部設置送風機，所述送風機用以氧化吸收液。

7.根據權利要求1所述的含油污泥摻燒的污染物處理系統，其特征在于，所述吸收液處理裝置與所述噴淋吸收塔的吸收液出口之間的管路上設置輸送泵。

8.根據權利要求1所述的含油污泥摻燒的污染物處理系統，其特征在于，所述除塵裝置包括電除塵機構和灰斗，所述灰斗與所述電除塵機構的底部相連，所述電除塵機構與鍋爐出口相連。

9.含油污泥摻燒的污染物處理方法，其特征在于，包括以下步驟：油泥摻燒鍋爐產生的煙氣送入電除塵機構，灰斗收集電除塵機構捕集的塵粒，除塵后煙氣進入非均相氧化裝置中，空氣壓縮機噴入過氧化氫，催化劑投加口投入催化劑，完成煙氣中NOx、SO2、VOCs和Hg的氧化；氧化后的煙氣送入噴淋吸收塔，噴淋吸收塔內的噴淋噴嘴將吸收劑噴淋落下與煙氣逆流接觸，生成的吸收產物進入吸收液收集區，送風機送入空氣將吸收產物氧化，將噴淋吸收塔處理后的煙氣通過煙囪排放，氧化后的吸收產物送入吸收液處理裝置。

10.根據權利要求9所述的含油污泥摻燒的污染物處理方法，，其特征在于，吸收液為NH4NO3、(NH4)2SO4和CaSO4，吸收劑為氨水和碳酸鈣。

發明內容

本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的實施例提出一種，該含油污泥摻燒的污染物處理系統具有適應有風天氣、操作便捷、可靠性高的優點。

根據本發明實施例的含油污泥摻燒的污染物處理系統，含油污泥摻燒的污染物處理系統包括除塵裝置、非均相氧化裝置、噴淋吸收塔和吸收液處理裝置，所述除塵裝置捕集煙氣中塵粒，所述非均相氧化裝置與所述除塵裝置相連，所述噴淋吸收塔的入口與所述非均相氧化裝置的出口相連，所述噴淋吸收塔的煙氣出口與煙囪相連，所述吸收液處理裝置與所述噴淋吸收塔的吸收液出口相連。

根據本發明實施例的含油污泥摻燒的污染物處理系統具有設備用地面積小、煙氣吸收效果好的優點。本申請利用鍋爐出口的高溫煙氣配合催化劑產生高活性自由基實現對煙氣中污染物的氧化完成煙氣凈化。自由基氧化具備深度脫硫能力，也能將難溶的NO轉化為可溶的高價態NOx并通過液相吸收過程將NOx去除，同時自由基鏈式反應也可將難降解的VOCs礦化為CO2和H2O等無毒小分子。

在一些實施例中，所述非均相氧化裝置包括煙道管路和空氣壓縮機，所述煙道管路上設置催化劑投藥口，所述空氣壓縮機與所述煙道管路相連通，所述煙道管路連通所述除塵裝置和所述噴淋吸收塔。

在一些實施例中，所述煙道管路內設有防腐層，所述防腐層為玻璃鋼。

在一些實施例中，所述噴淋吸收塔內設有噴淋支架和噴淋噴嘴，所述噴淋噴嘴位于所述噴淋支架上，吸收液發生裝置通過管路與所述噴淋支架上的噴淋噴嘴相連。

在一些實施例中，所述吸收液發生裝置與所述噴淋支架之間的管路上設置提升泵。

在一些實施例中，所述噴淋吸收塔底部設置送風機，所述送風機用以氧化吸收液。

在一些實施例中，所述吸收液處理裝置與所述噴淋吸收塔的吸收液出口之間的管路上設置輸送泵。

在一些實施例中，所述除塵裝置包括電除塵機構和灰斗，所述灰斗與所述電除塵機構的底部相連，所述電除塵機構與鍋爐出口相連。

根據本發明實施例的含油污泥摻燒的污染物處理方法，含油污泥摻燒的污染物處理方法包括以下步驟：

油泥摻燒鍋爐產生的煙氣送入電除塵機構，灰斗收集電除塵機構捕集的塵粒，除塵后煙氣進入非均相氧化裝置中，空氣壓縮機噴入過氧化氫，催化劑投加口投入催化劑，完成煙氣中NOx、SO2、VOCs和Hg的氧化；

氧化后的煙氣送入噴淋吸收塔，噴淋吸收塔內的噴淋噴嘴將吸收劑噴淋落下與煙氣逆流接觸，生成的吸收產物進入吸收液收集區，送風機送入空氣將吸收產物氧化，將噴淋吸收塔處理后的煙氣通過煙囪排放，氧化后的吸收產物送入吸收液處理裝置。

在一些實施例中，吸收液為NH4NO3、(NH4)2SO4和CaSO4，吸收劑為氨水和碳酸鈣。

（發明人：馬海員;王林;柯波;趙宇;李雪莉;劉振濤;孫中豪;李昱喆）
