公布日：2024.05.31

申請日：2024.03.27

分類號：B01D21/24(2006.01)I;B01D21/00(2006.01)I;B01D21/06(2006.01)I;B01D21/30(2006.01)I

摘要

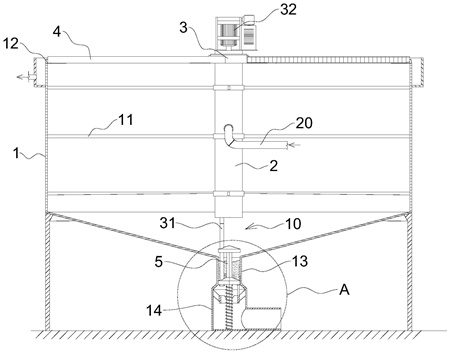

本發明涉及污水處理領域，公開了一種豎流式沉淀池及污水處理設備，豎流式沉淀池包括罐體、收集容器、驅動裝置、儲渣倉及塞閥，其中，罐體頂部呈敞口狀，罐體內部中央設有豎管，豎管下端與罐體內底部之間留有間隙，豎管的側壁連通有進液管；收集容器與豎管頂部轉動連接，收集容器側壁上設有缺口以及多個刮板，收集容器底部連通有一組穿設于豎管內的導管；驅動裝置用以驅動收集容器轉動；儲渣倉上端與罐體底部連通且下端呈敞口狀，儲渣倉的下端同軸設置有一組擋環，擋環的上端壁面上凹陷設置有一組凹槽；塞閥的上塞頭及下塞頭可交替式地密封儲渣倉；本發明的豎流式沉淀池可方便地實現罐內浮沫、污泥與水的分離，提高整個污水處理設備的工作效率。

權利要求書

1.一種豎流式沉淀池，其特征在于，包括：罐體，其頂部呈敞口狀，罐體內部中央設有一組豎管，豎管下端與罐體內底部之間留有間隙，豎管的側壁連通有進液管；收集容器，其與豎管頂部轉動連接，收集容器側壁上設有缺口以及多個刮板，以刮除罐體內液面的浮沫并沿缺口導入收集容器內，收集容器底部連通有一組穿設于豎管內的導管；驅動裝置，其與收集容器連接，用以驅動收集容器的轉動；儲渣倉，其上端與罐體底部連通且下端呈敞口狀，儲渣倉的下端同軸設置有一組擋環，擋環的上端壁面上設有一組凹槽；以及塞閥，其安裝于儲渣倉內，包括通過連桿相連的上塞頭和下塞頭，下塞頭的下端安裝有一組抵靠在擋環上端壁面上的限位桿；導管下端依次貫穿上塞頭和下塞頭，用以帶動塞閥的轉動，限位桿依次接觸擋環上端壁面及凹槽，使上塞頭及下塞頭交替式地密封儲渣倉。

2.根據權利要求1所述的豎流式沉淀池，其特征在于，所述導管為伸縮管，其包括多段依次伸縮連接的管節，導管最下端的管節與下塞頭固定連接。

3.根據權利要求1或2所述的豎流式沉淀池，其特征在于，所述收集容器的缺口及刮板均高于罐體內的液面，刮板的前端向下傾斜地設置有與罐體內液面接觸的導板；豎管頂部還固定連接有一組延伸至收集容器內的第一齒輪，收集容器內可轉動地安裝有多個與第一齒輪嚙合的第二齒輪；每組刮板上均沿長度方向設置有輸送帶，輸送帶外表面均勻設置有若干刮片，用以將浮沫導入缺口，所有第二齒輪各與一組輸送帶驅動連接。

4.根據權利要求1所述的豎流式沉淀池，其特征在于，所述罐體的底部呈漏斗形，豎管及儲渣倉均設置于罐體的中軸線上。

5.根據權利要求4所述的豎流式沉淀池，其特征在于，所述儲渣倉呈圓筒狀，儲渣倉的上端與罐體的底部中央連通，且儲渣倉的下端連通有排渣管；所述排渣管的內徑大于儲渣倉的內徑，擋環設置于排渣管中。

6.根據權利要求5所述的豎流式沉淀池，其特征在于，所述下塞頭與排渣管之間設置有拉簧，以使限位桿緊抵在擋環上。

7.根據權利要求3所述的豎流式沉淀池，其特征在于，在面向收集容器轉動方向一側的輸送帶表面上，每組刮片與輸送帶表面之間的夾角均朝向收集容器一側。

8.根據權利要求1所述的豎流式沉淀池，其特征在于，所述豎管通過多組安裝于所述罐體內的支架固定。

9.根據權利要求1所述的豎流式沉淀池，其特征在于，所述罐體的頂部周側設置有三角堰。

10.一種污水處理設備，其特征在于，所述污水處理設備內設置有權利要求1至9任意一項所述的豎流式沉淀池。

發明內容

本發明的目的在于克服背景技術的缺點，提供一種豎流式沉淀池及污水處理設備。

本發明的實施例通過以下技術方案實現：

一方面，本發明提供一種豎流式沉淀池，包括：

罐體，其頂部呈敞口狀，罐體內部中央設有一組豎管，豎管下端與罐體內底部之間留有間隙，豎管的側壁連通有進液管；

收集容器，其與豎管頂部轉動連接，收集容器側壁上設有缺口以及多個刮板，以刮除罐體內液面的浮沫并沿缺口導入收集容器內，收集容器底部連通有一組穿設于豎管內的導管；

驅動裝置，其與收集容器連接，用以驅動收集容器的轉動；

儲渣倉，其上端與罐體底部連通且下端呈敞口狀，儲渣倉的下端同軸設置有一組擋環，擋環的上端壁面上凹陷設置有一組凹槽；以及

塞閥，其安裝于儲渣倉內，包括通過連桿相連的上塞頭和下塞頭，下塞頭的下端安裝有一組抵靠在擋環上端壁面上的限位桿；導管下端依次貫穿上塞頭和下塞頭，用以帶動塞閥的轉動，限位桿依次接觸擋環上端壁面及凹槽，使上塞頭及下塞頭交替式地密封儲渣倉。

進一步地，所述導管為伸縮管，其包括多段依次伸縮連接的管節，導管最下端的管節與下塞頭固定連接。

進一步地，所述收集容器的缺口及刮板均高于罐體內的液面，刮板的前端向下傾斜地設置有與罐體內液面接觸的導板；豎管頂部還固定連接有一組延伸至收集容器內的第一齒輪，收集容器內可轉動地安裝有多個與第一齒輪嚙合的第二齒輪；

每組刮板上均沿長度方向設置有輸送帶，輸送帶外表面均勻設置有若干刮片，用以將浮沫導入缺口，所有第二齒輪各與一組輸送帶驅動連接。

進一步地，所述罐體的底部呈漏斗形，豎管及儲渣倉均設置于罐體的中軸線上。

進一步地，所述儲渣倉呈圓筒狀，儲渣倉的上端與罐體的底部中央連通，且儲渣倉的下端連通有排渣管；所述排渣管的內徑大于儲渣倉的內徑，擋環設置于排渣管中。

進一步地，所述下塞頭與排渣管之間設置有拉簧，以使限位桿緊抵在擋環上。

進一步地，在面向收集容器轉動方向一側的輸送帶表面上，每組刮片與輸送帶表面之間的夾角均朝向收集容器一側。

進一步地，所述豎管通過多組安裝于所述罐體內的支架固定。

進一步地，所述罐體的頂部周側設置有三角堰。

另一方面，本發明還提供一種污水處理設備，所述污水處理設備內設置有如前所述的豎流式沉淀池。

本發明實施例的技術方案至少具有如下優點和有益效果：

本發明的豎流式沉淀池中，污泥沿罐體底部進入儲渣倉中，罐體內液面的浮沫被刮板及收集容器收集并沿導管排出，污泥則聚集在罐體底部的儲渣倉中；同時，在收集容器的轉動下，通過導管帶動塞閥的轉動，并借助于限位桿和擋環的支撐，可實現收集容器每旋轉一圈，儲渣倉自動排渣一次。

因此，本發明的豎流式沉淀池可方便地實現罐內浮沫、污泥與水的分離，提高整個污水處理設備的工作效率。

（發明人：韓強紅;旦娟）
