公布日：2024.05.28

申請日：2024.03.08

分類號：B01D29/27(2006.01)I;B01D29/60(2006.01)I;B01D35/00(2006.01)I;C02F1/00(2023.01)I

摘要

本發明涉及一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，具有頂部開口的池體，池體內部經隔斷分隔形成進水蓄水區和出水蓄水區；進水蓄水區設有進水管，進水管上設有電磁閥和進水量調節閥；出水蓄水區設有出水軟管，出水軟管的一端為進水口，進水口周圍固定連接有浮筒；出水軟管的另一端為出水口，出水口位于池體外且與外界連通；出水軟管上設有出水量調節閥。出水蓄水區內橫向布置有至少一層濾袋，濾袋由單絲濾布制成；濾袋的一端設有進水口，該進水口經過渡管與進水總管的出水端連通；隔斷底部設有壓差計。本發明結構簡潔，過濾壓力低，過濾速度快，出水清澈，特別適合小規模污水中絮體分離。

權利要求書

1.一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，具有頂部開口的池體，其特征是，所述池體內部經隔斷分隔形成彼此隔離的進水蓄水區和出水蓄水區；所述進水蓄水區的頂部設有進水管，所述進水管上設有用于控制進水管通斷的電磁閥、以及用于調節進水水量大小的進水量調節閥；所述出水蓄水區設有出水軟管，所述出水軟管的一端為進水口，所述進水口周圍固定連接有浮筒，使進水口漂浮在出水蓄水區內液體的液面且與該液體保持連通；所述出水軟管穿過出水蓄水區的下部側壁并與側壁密封連接；所述出水軟管的另一端為出水口，所述出水口位于池體外且與外界連通；所述出水軟管上設有用于調節出水水量大小的出水量調節閥；所述池體內還設有進水總管，所述進水總管穿過隔斷并與隔斷密封連接，所述進水總管的一端為進水端，該進水端固定于進水蓄水區的下部且與進水蓄水區的液體保持連通，所述進水總管的另一端為出水端且位于出水蓄水區；所述出水蓄水區內橫向布置有至少一層濾袋，所述濾袋由單絲濾布制成；所述濾袋的一端設有進水口，該進水口經過渡管與進水總管的出水端連通；所述隔斷底部設有壓差計，用于計量進水蓄水區和出水蓄水區的液位差。

2.根據權利要求1所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述進水蓄水區的底部為斜坡面，該斜坡面朝向隔斷，且斜坡面的底端與隔斷的底端重合；所述出水蓄水區設有過濾區和集水區，所述濾袋安置在過濾區內，所述出水軟管安置在集水區，所述過濾區的底部所處高度高于集水區的底部所處高度。

3.根據權利要求1所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述出水軟管的進水口豎直向上布置，該進水口在浮筒的作用下保持平齊于或低于水位液面的狀態。

4.根據權利要求1所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述單絲濾布的目數為150目-250目。

5.根據權利要求1所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，在出水蓄水區內，所述濾袋的上方和/或下方設有透水的助濾板；所述濾袋的兩端分別設有濾袋定位件；所述濾袋還設有用于排泥和/或濾袋清洗的水封式拉鏈。

6.根據權利要求1至5任一項所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述層式過濾器具有第一狀態，所述第一狀態為：在過濾時控制進水蓄水區和出水蓄水區的液位差，當液位差大于第一設定值時關閉電磁閥以停止進水，當液位差小于第二設定值時打開電磁閥以開啟進水。

7.根據權利要求6所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述層式過濾器還具有第二狀態，所述第二狀態為：當濾餅厚度達到或接近厚度限定值時，通過控制進水量調節閥逐漸調小進水水量，同時通過控制出水量調節閥，使液位差始終小于第一設定值，直至進水完全停止；當進水完全停止，且出水蓄水區的最低水位低于所有濾袋最低處的垂直距離超過第三設定值時，將所有濾袋保持繼續將水濾出，并流至出水蓄水區的最低處，由出水軟管繼續排水，直至濾袋無水濾出。

8.根據權利要求7所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述濾袋的最低處與出水蓄水區的底部最低處之間形成高低差，且該高低差大于第三設定值。

9.根據權利要求8所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，當單絲濾布的目數為150目-250目時，所述第一設定值為20±1mm，所述第二設定值為14±1mm，使平均液位差控制在15±1mm；或者，所述第三設定值為至少20mm，所述厚度限定值為8±1mm。

10.根據權利要求7所述的一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，其特征是，所述層式過濾器還具有第三狀態，所述第三狀態為：將濾袋內的污泥濾餅取出以備污泥處置，清洗濾袋以備重復使用。

發明內容

本發明的主要目的是：克服現有技術存在的問題，提出一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，結構簡潔，過濾壓力低，過濾速度快，出水清澈，形成的濾餅含水率適中，特別適合小規模污水中絮體分離。

本發明解決其技術問題的技術方案如下：

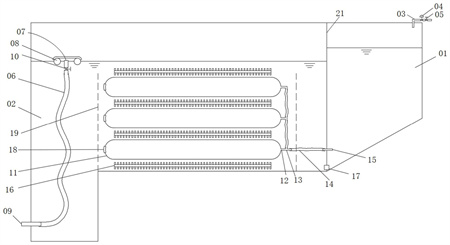

一種專用于絮凝、助凝后污水中絮體分離的層式過濾器，具有頂部開口的池體，其特征是，所述池體內部經隔斷分隔形成彼此隔離的進水蓄水區和出水蓄水區；所述進水蓄水區的頂部設有進水管，所述進水管上設有用于控制進水管通斷的電磁閥、以及用于調節進水水量大小的進水量調節閥；所述出水蓄水區設有出水軟管，所述出水軟管的一端為進水口，所述進水口周圍固定連接有浮筒，使進水口漂浮在出水蓄水區內液體的液面且與該液體保持連通；所述出水軟管穿過出水蓄水區的下部側壁并與側壁密封連接；所述出水軟管的另一端為出水口，所述出水口位于池體外且與外界連通；所述出水軟管上設有用于調節出水水量大小的出水量調節閥。

所述池體內還設有進水總管，所述進水總管穿過隔斷并與隔斷密封連接，所述進水總管的一端為進水端，該進水端固定于進水蓄水區的下部且與進水蓄水區的液體保持連通，所述進水總管的另一端為出水端且位于出水蓄水區；所述出水蓄水區內橫向布置有至少一層濾袋，所述濾袋由單絲濾布制成；所述濾袋的一端設有進水口，該進水口經過渡管與進水總管的出水端連通；所述隔斷底部設有壓差計，用于計量進水蓄水區和出水蓄水區的液位差。

該結構在使用時，由進水管將待過濾水放入進水蓄水區，然后待過濾水在液體自身水壓作用下，依次經進水總管、過渡管進入各濾袋中進行過濾，濾袋的濾出水進入出水蓄水區，并最終經出水軟管排出，同時濾袋內留下濾餅，后續從濾袋中取出以備后道工序處理。

本發明進一步完善的技術方案如下：

優選地，所述進水蓄水區的底部為斜坡面，該斜坡面朝向隔斷，且斜坡面的底端與隔斷的底端重合；所述出水蓄水區設有過濾區和集水區，所述濾袋安置在過濾區內，所述出水軟管安置在集水區，所述過濾區的底部所處高度高于集水區的底部所處高度。

采用以上優選方案，可通過優化各區底部的高度布置方式，充分利用高度差形成的過濾壓力，不僅能以此提高過濾速率，還能將處理水盡量排出濾袋和過濾器，減少濾袋和過濾器內殘留水量。

優選地，所述出水軟管的進水口豎直向上布置，該進水口在浮筒的作用下保持平齊于或低于水位液面的狀態。

采用該優選方案，可進一步優化出水軟管進水口的具體布置方式，能更好地確保排水順暢。

優選地，所述單絲濾布的目數為150目-250目。

采用該優選方案，可進一步優化制成濾袋的單絲濾布的目數，實現更好地過濾效果。

優選地，在出水蓄水區內，所述濾袋的上方和/或下方設有透水的助濾板；所述濾袋的兩端分別設有濾袋定位件；所述濾袋還設有用于排泥和/或濾袋清洗的水封式拉鏈。

采用該優選方案，可進一步優化濾袋布置方式以及濾袋自身的具體結構。

優選地，所述層式過濾器具有第一狀態，所述第一狀態為：在過濾時控制進水蓄水區和出水蓄水區的液位差，當液位差大于第一設定值時關閉電磁閥以停止進水，當液位差小于第二設定值時打開電磁閥以開啟進水。

更優選地，所述層式過濾器還具有第二狀態，所述第二狀態為：當濾餅厚度達到或接近厚度限定值時，通過控制進水量調節閥逐漸調小進水水量，同時通過控制出水量調節閥，使液位差始終小于第一設定值，直至進水完全停止；當進水完全停止，且出水蓄水區的最低水位低于所有濾袋最低處的垂直距離超過第三設定值時，將所有濾袋保持繼續將水濾出，并流至出水蓄水區的最低處，由出水軟管繼續排水，直至濾袋無水濾出。

更優選地，所述濾袋的最低處與出水蓄水區的底部最低處之間形成高低差，且該高低差大于第三設定值。

更優選地，當單絲濾布的目數為150目-250目時，所述第一設定值為20±1mm，所述第二設定值為14±1mm，使平均液位差控制在15±1mm；或者，所述第三設定值為至少20mm，所述厚度限定值為8±1mm。

更優選地，所述層式過濾器還具有第三狀態，所述第三狀態為：將濾袋內的污泥濾餅取出以備污泥處置，清洗濾袋以備重復使用。

采用以上優選方案，可進一步完善層式過濾器的具體狀態，并且明確各狀態下的關鍵控制技術特征。

與現有技術相比，本發明的層式過濾器可實現超低且適度的過濾壓力，對形成的絮體施加的壓力很小，絮體在過濾的過程中，依然保留了絮體和絮體間隙水的獨立存在，使絮體間隙水能順利地從間隙流向濾布并濾出；本發明設備投資低，過濾壓力低，過濾速度快，出水清澈，形成的濾餅含水率適中；與壓濾法、離心法相比，能大幅度節省助凝劑用量，節省幅度超過80％；本發明結構簡潔，單次處理量適中，特別適合小規模污水中絮體分離。

（發明人：陳元剛;薛東凡;劉浩;金輝;呂婷）
