申請日2014.10.16

　　公開(公告)日2015.03.04

　　IPC分類號C02F1/52

　　摘要

　　本實用新型涉及一種小型可移動式適用于養殖或景觀類污水處理的凈化裝置，包括進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器、水泵和電控箱，上述裝置均置放在一個移動車體內，該移動車體的底部安裝車輪。本實用新型是一種設計合理、使用簡便、針對性強、節能環保的小型可移動式適用于養殖或景觀類污水處理的凈化裝置，本裝置使用靈活，便于移動，尤其適合對位于室外的養殖類、景觀類水體進行凈化處理。此外，采用本裝置還可以在最節省能源、最節省時間的前提下，保障以蛭石為原材料制成的無機絮凝劑的水處理效果達到最優狀態。


　　權利要求書

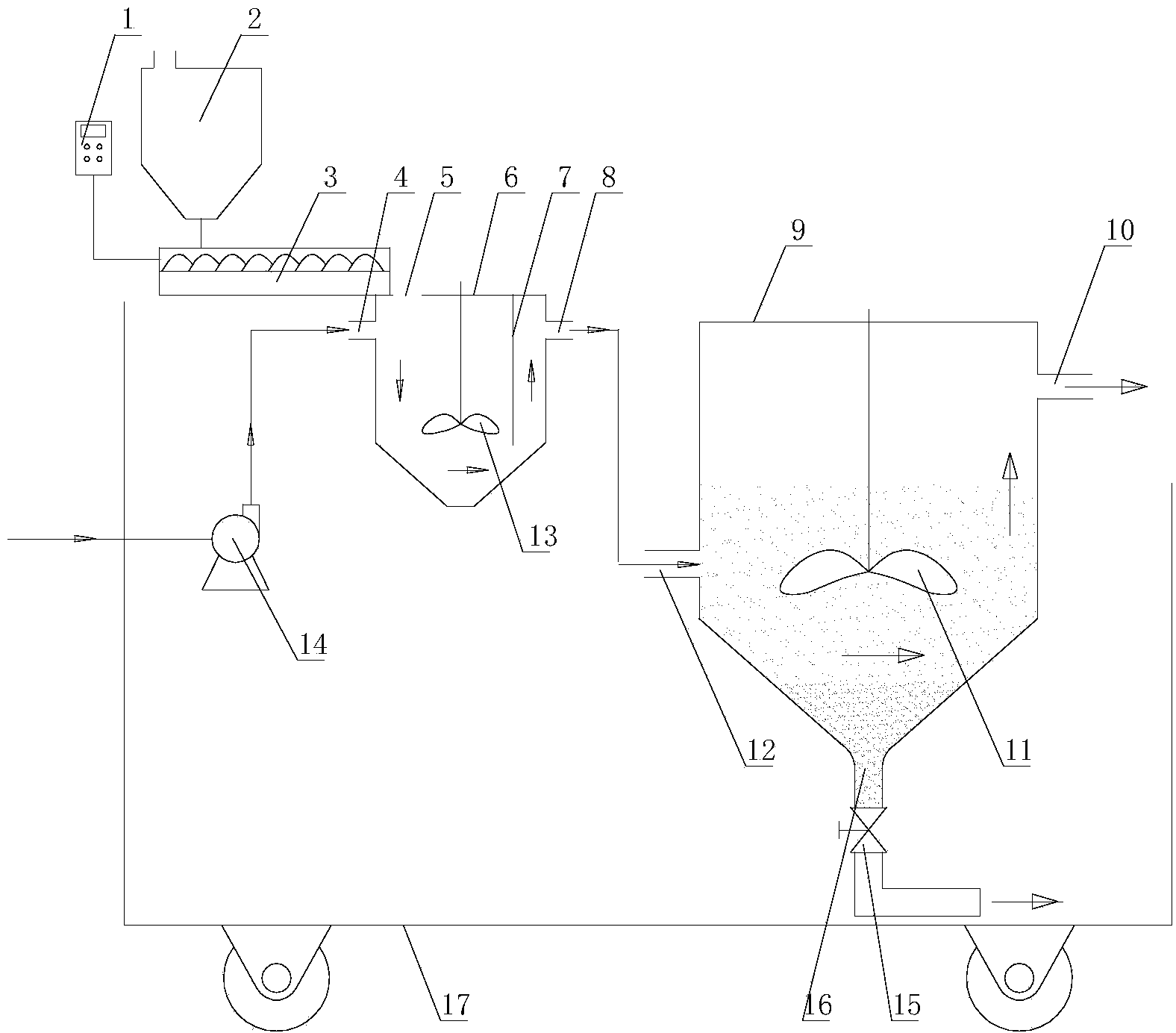

　　1.一種小型可移動式適用于養殖或景觀類污水處理的凈化裝置，其特征在 于：包括進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器和移動車體，進料裝 置的筒體上端設置進料口，下端設置出料口，該出料口連接一個螺旋推料器的進 口，該螺旋推料器的出口連接快速攪拌器的絮凝劑入口，快速攪拌器包括釜體和 快速攪拌槳，快速攪拌槳豎直安裝在釜體的軸心位置，釜體的上端設置與螺旋推 料器連接的絮凝劑入口，釜體側壁的一側上部設置水體進水口，該水體進水口連 接一個水泵，與水體進水口相對一側的釜體側壁的上部設置水體出水口，在釜體 內安裝一個豎直隔板，該豎直隔板位于水體出水口和快速攪拌槳之間，該豎直隔 板的下底面與釜體內壁之間具有間隙;

　　快速攪拌器的水體出水口連接慢速攪拌器的水體入口，慢速攪拌器包括殼 體和慢速攪拌槳，該慢速攪拌槳豎直安裝在殼體的中心位置，殼體側壁的一側下 部設置與快速攪拌器的水體出水口相連接的水體入口，殼體側壁的另一側上部設 置凈水出口，凈水出口的位置高度低于快速攪拌器的水體出水口，殼體的底部設 置沉淀物出口;

　　上述的進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器和水泵均安裝在 一個移動車體內，該移動車體的底部安裝車輪。

　　2.根據權利要求1所述的小型可移動式適用于養殖或景觀類污水處理的凈 化裝置，其特征在于：所述的慢速攪拌器的沉淀物出口上安裝控制閥。

　　3.根據權利要求1所述的小型可移動式適用于養殖或景觀類污水處理的凈 化裝置，其特征在于：所述的慢速攪拌槳的槳葉位于凈水出口下方2/3殼體處， 且與水體入口基本平齊。

　　4.根據權利要求1所述的小型可移動式適用于養殖或景觀類污水處理的凈 化裝置，其特征在于：還包括一個電控箱，該電控箱與進料裝置、螺旋推料器、 快速攪拌器、慢速攪拌器、水泵電連接。

　　說明書

　　小型可移動式適用于養殖或景觀類污水處理的凈化裝置

　　技術領域

　　本實用新型涉及水污染處理裝置技術領域，尤其是一種小型可移動式適用于 養殖或景觀類污水處理的凈化裝置。

　　背景技術

　　當前，世界水污染問題日趨嚴重，對水處理技術的應用需求也日益增大。其 中，絮凝沉淀法是水處理應用中較為廣泛的方法，其具有經濟高效、工藝簡單、 操作方便等優點，該方法廣泛應用于海水淡化、飲用水制備、養殖廢水處理、發 酵廢水處理、食品加工和土木疏浚工程等領域，因此，研制和開發經濟、高效、 安全的水處理絮凝劑一直是國內外研究者的重要研究方向之一。

　　目前，工業上對污水進行處理時，通常采用工業化處理槽，該處理槽體積大、 不便于移動，通常是固定安裝在工廠廠區內，其使用時需要將污水引入進行處理。 對于養殖類或者景觀類水體，由于其內含有各種有生命的生物，因此，不能將污 水從水池中抽出送入工業化處理槽內進行凈化。如果在養殖或者景觀的池塘旁邊 安裝處理槽，由于池塘通常是分散設置的，那么在每個池塘旁邊都設置一個處理 槽，是非常不現實的。假使能夠實現，又會極大的增加經濟成本。上述原因造成 對養殖類或者景觀類水體進行處理方面存在較大空白。

　　此外，目前工業上處理污水時所使用的無機絮凝劑通常為人工合成的聚鐵、 聚鋁類絮凝劑，此類絮凝劑具有毒性，對人體及生物危害性極大，不能用于養殖 類、景觀類的回用處理過程;而且還會產生二次污染，對環境及人體造成危害。 因此，本發明人已經研制出一種以蛭石為原料制成的無機礦物材料絮凝劑，該絮 凝劑具有安全無毒害、水處理效果好等諸多優點。由于水體凈化處理的工藝流程 以及各項指標參數對水體處理效果影響較大，因此根據絮凝劑的特性，使用專用 的水處理設備至關重要，而目前還沒有一種設備可以專用于這種以蛭石為原料制 成的無機絮凝劑，因此導致水處理效果不完美。

　　綜上所述，研制出一種不但能夠提高污水處理效果，還便于移動，尤其是適 合養殖類或者景觀類污水處理的凈化裝置是非常必要的。

　　發明內容

　　本實用新型的目的在于彌補現有技術的不足之處，提供一種可以提高水處 理效果的小型可移動式適用于養殖或景觀類污水處理的凈化裝置。

　　本實用新型的目的是通過以下技術手段實現的：

　　一種小型可移動式適用于養殖或景觀類污水處理的凈化裝置，其特征在于： 包括進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器和移動車體，進料裝置的 筒體上端設置進料口，下端設置出料口，該出料口連接一個螺旋推料器的進口， 該螺旋推料器的出口連接快速攪拌器的絮凝劑入口，快速攪拌器包括釜體和快速 攪拌槳，快速攪拌槳豎直安裝在釜體的軸心位置，釜體的上端設置與螺旋推料器 連接的絮凝劑入口，釜體側壁的一側上部設置水體進水口，該水體進水口連接一 個水泵，與水體進水口相對一側的釜體側壁的上部設置水體出水口，在釜體內安 裝一個豎直隔板，該豎直隔板位于水體出水口和快速攪拌槳之間，該豎直隔板的 下底面與釜體內壁之間具有間隙;

　　快速攪拌器的水體出水口連接慢速攪拌器的水體入口，慢速攪拌器包括殼 體和慢速攪拌槳，該慢速攪拌槳豎直安裝在殼體的中心位置，殼體側壁的一側下 部設置與快速攪拌器的水體出水口相連接的水體入口，殼體側壁的另一側上部設 置凈水出口，凈水出口的位置高度低于快速攪拌器的水體出水口，殼體的底部設 置沉淀物出口;

　　上述的進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器和水泵均安裝在 一個移動車體內，該移動車體的底部安裝車輪。

　　而且，所述的慢速攪拌器的沉淀物出口上安裝控制閥。

　　而且，所述的慢速攪拌槳的槳葉位于凈水出口下方2/3殼體處，且與水體 入口基本平齊。

　　而且，還包括一個電控箱，該電控箱與進料裝置、螺旋推料器、快速攪拌 器、慢速攪拌器、水泵電連接。

　　本實用新型的優點和積極效果是：

　　1、本裝置的進料裝置、螺旋推料器、快速攪拌器、慢速攪拌器和水泵等部 件均安裝在一個可移動的移動車體內，形成一個集成化的小型處理單元，因此本 裝置在野外移動使用時簡單方便，非常適合在戶外且分散的養殖和景觀類池塘邊 進行水處理。

　　2、由于本裝置可以放置在池塘邊使用，因此經過處理后的干<A style="TEXT-DECORATION: none" href="http://www.jianfeilema.cn/"><FONT
color=#000000>凈水</FONT></A>體可以直 接排回池塘內，形成一個有效循環，從而避免了池塘內有生命的生物死亡。

　　3、本裝置主要由進料裝置、螺旋推料器、快速攪拌器和慢速攪拌器構成， 以蛭石為原料制成的無機絮凝劑通過上述裝置與水體進行混合可以實現污水的 凈化處理。其中的快速攪拌器和慢速攪拌器為絮凝劑的凈化效果提供了強有力的 幫助，其攪拌速度、時間的控制實現了絮凝劑與膠體的最佳混合，而不使形成的 絮體遭到破壞，從而使凈化效果得到提升。

　　4、本裝置采取了兩級凈化過程，因此進一步提高了凈化效果。

　　5、本裝置不但適用于本發明人自行研究的以蛭石為原料制成的無機絮凝 劑，而且還同樣適用于其它種類的絮凝劑。

　　6、本裝置不需額外增加動力，節能效果好。
