申請日2013.08.19

　　公開(公告)日2014.03.19

　　IPC分類號B65F1/14

　　摘要

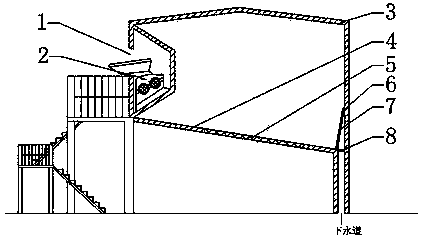

　　一種自排污水垃圾處理分裝箱，由樓梯、下層的支柱和上層的箱體(3)組成，在垃圾投入口(1)內安裝有粉碎機(2)，粉碎機(2)出口與箱體(3)內側相連;箱體(3)底面為底斜面(4)，底斜面(4)與水平面的傾角介于20至45度之間;底斜面(4)底端有連通下水道的在支柱內的水管，水管上是帶有擋板轉軸(6)的過濾擋板(7)和可更換式過濾網(8);底斜面(4)上有帶有密封膠條(9)的密封門(5)。

　　權利要求書

　　1.一種自排污水垃圾處理分裝箱，由樓梯、下層的支柱和上層的箱體(3)組成，其特征是：在垃圾投入口(1)內安裝有粉碎機(2)，粉碎機(2)出口與箱體(3)內側相連;箱體(3)底面為底斜面(4);底斜面(4)底端有連通下水道的水管，水管上有過濾擋板(7)和過濾網(8);底斜面(4)上有密封門(5)。

　　2.根據權利要求1所述的自排污水垃圾處理分裝箱，其特征在于：底斜面(4)與水平面的傾角介于20至45度之間。

　　3.根據權利要求1或2所述的自排污水垃圾處理分裝箱，其特征在于：連接下水道的水管在底斜面(4)底部的支柱內。

　　4.根據權利要求1所述的自排污水垃圾處理分裝箱，其特征在于：過濾擋板(7)上端通過擋板轉軸(6)與箱體后部連接，過濾網(8)采用可更換式過濾網。

　　5.根據權利要求1所述的自排污水垃圾處理分裝箱，其特征在于：密封門(5)上帶有密封膠條(9)。

　　說明書

　　一種自排污水垃圾處理分裝箱

　　技術領域

　　本實用新型涉及一種垃圾箱，特別涉及一種可粉碎垃圾并自動排出垃圾中污水，方便分裝轉運的自排污水垃圾處理分裝箱。

　　背景技術

　　在日常生活中，人們日常生活每天都要產生很多的生活垃圾，如何更好的處理這些生活垃圾使其不影響我們的生活環境，成為了當今社會生活中的一個難題。現如今每個社區都有許多垃圾箱，也往往有用于生活垃圾集中處理和轉運所需的大型垃圾箱，但是大型垃圾箱由于需要暫時存放垃圾都會有很大的氣味，影響社區的環境，對社區居民的生活造成一定的影響。

　　發明內容

　　本實用新型為了克服現有大型垃圾分裝箱氣味難聞影響環境的缺點，提供了一種自排污水垃圾處理分裝箱，可以對集中轉運的垃圾進行初步的處理，粉碎垃圾并排出污水，從而使垃圾的不良氣味減少，從而減輕對社區環境的影響。

　　本實用新型是通過以下措施來實現的：

　　本實用新型的自排污水垃圾處理分裝箱，采用現有垃圾分裝箱的兩層式結構，由樓梯、上層的箱體和下層的支柱組成，其特征是：在垃圾投入口處安裝有粉碎機用于打碎垃圾使污水流出，粉碎機出口與箱體內側相連，打碎后垃圾進入箱體。箱體底部制成底斜面，使垃圾沿斜面下滑，底斜面上有密封門，用于向停放在其下的垃圾轉運車。底斜面下端的支柱中帶有連接下水道的水管，水管上有過濾擋板和過濾網，用于過濾垃圾中污水。

　　本實用新型的自排污水垃圾處理分裝箱，其過濾擋板上端通過擋板轉軸與箱體后部連接，可轉動轉軸抬起過濾擋板，過濾網在過濾擋板下，采用可更換式過濾網方便更換和清潔。并且密封門上帶有密封膠條防止污水流出。

　　本實用新型的有益效果是，可以使垃圾在進入垃圾箱第一時間內被粉碎，污水沿著箱體內的底斜面通過過濾擋板和過濾網流入下水道，箱體內剩余的就是不帶有污水的垃圾碎塊，從而減少了減少了難聞氣味的產生，減少了對環境的影響，并且對垃圾進行的處理也方便了之后的分裝轉運。
