申請日2014.10.16

　　公開(公告)日2015.04.08

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種鉆井油基污泥處理裝置，它包括傳輸機、振動篩、固體排放裝置、污泥輸送設備、固液分離設備、灰塵排放系統、油水分離設備、排水泵、油液回收裝置。此鉆井油基污泥處理裝置通過三步篩選處理，通過振動篩濾掉體積較大的固體廢棄物，通過高速研磨機濾掉污泥中的泥沙物，通過塔式油水分離設備濾掉廢水，將油液回收利用。本實用新型提供了一種鉆井廢棄物處理工藝裝置，該裝置能將鉆井廢棄物進行實時收集，及時處理，且可以通過油水分離回收再利用油液，對環境基本無危害。

　　權利要求書

　　1.一種鉆井油基污泥處理裝置，其特征在于：它包括傳輸機、振動篩、固體排放裝置、污泥輸送設備、固液分離設備、灰塵排放系統、油水分離設備、排水泵、油液回收裝置;所述的振動篩設置有攪拌槽，固體收集槽，所述的振動篩與污泥輸送設備相連，所述污泥輸送設備污泥泵組成，經振動篩處理后的油基污泥混合物由污泥泵傳送至固液分離設備中，所述固液分離設備由高速研磨機組成，所述固液分離設備出口與油水分離設備進口相連;所述油水分離設備采用塔器油水分離設備，將油水混合物中的油液冷凝回收。

　　2.根據權利要求1所述的一種鉆井油基污泥處理裝置，其特征在于：所述的振動篩具有攪拌槽和固體收集槽，固體收集槽與固體排放設備相連，振動篩出口與污泥泵相連。

　　3.根據權利要求1所述的一種鉆井油基污泥處理裝置，其特征在于：所述的固液分離設備由高速研磨機組成，運行狀態為高溫400°-450°，密封運行;所述高速研磨機分別與灰塵排放系統和油水分離設備相連。

　　4.根據權利要求1所述的一種鉆井油基污泥處理裝置，其特征在于：所述的油水分離設備采用塔器油水分離設備，能夠實現將油水混合物中的油液冷凝回收。

　　5.根據權利要求1所述的一種鉆井油基污泥處理裝置，其特征在于：所述的油基包括柴油、礦物油、合成機油。

　　說明書

　　一種鉆井油基污泥處理裝置

　　技術領域

　　本實用新型涉及一種鉆井含油污泥處理裝置。

　　背景技術

　　油田勘探開發作業的不同階段均會產生固體和污水廢棄物。鉆井過程的廢 棄物主要有鉆井巖屑、廢棄鉆井液、設備沖洗冷卻水和井場生活污水等廢棄物; 采油(氣)過程中，主要污染源是同采油(氣)井采出油氣一并產出的油田水和 泥等。這些含粘土、泥砂、巖屑、化學處理劑、污水等的油田廢棄物中含有大量 有毒有害物質，一旦將它們排放進入周圍環境，必然導致土壤、地表水和地下水 污染，對環境造成不可估量的傷害，會危及人類的健康和生命。為避免上述問題 的發生，需要對油田廢棄物嚴格處理。在傳統的污泥處理，主要包括物理、化學 兩種方式，物理處理方式是利用排污池先將廢棄物集中，在鉆井施工作業結束后， 再對排污池進行填埋處理，這種傳統的鉆井廢棄物處理方法中，廢棄物露天暴露 時間長，這樣在鉆井作業結束后，仍占用大量土地，并且存在嚴重的環保隱患。 化學方式通過化學破脫穩法，采用添加氧化劑來破壞廢水的膠體穩定性，然而這 種方法成本高，氧化劑不具有普遍性，而且還增加了新的污染物，很難達到一級 排放標準。

　　發明內容

　　本實用新型的目的在于解決現有鉆井污泥處理裝置的不足，提供一種新型的 鉆井廢棄物處理裝置，克服現有油田廢棄物處理技術占地面積大、治理后廢棄物 多、實際達標差、效果低下等缺點，同時能夠將污泥中的油液回收，繼續配漿使 用，節省資源。

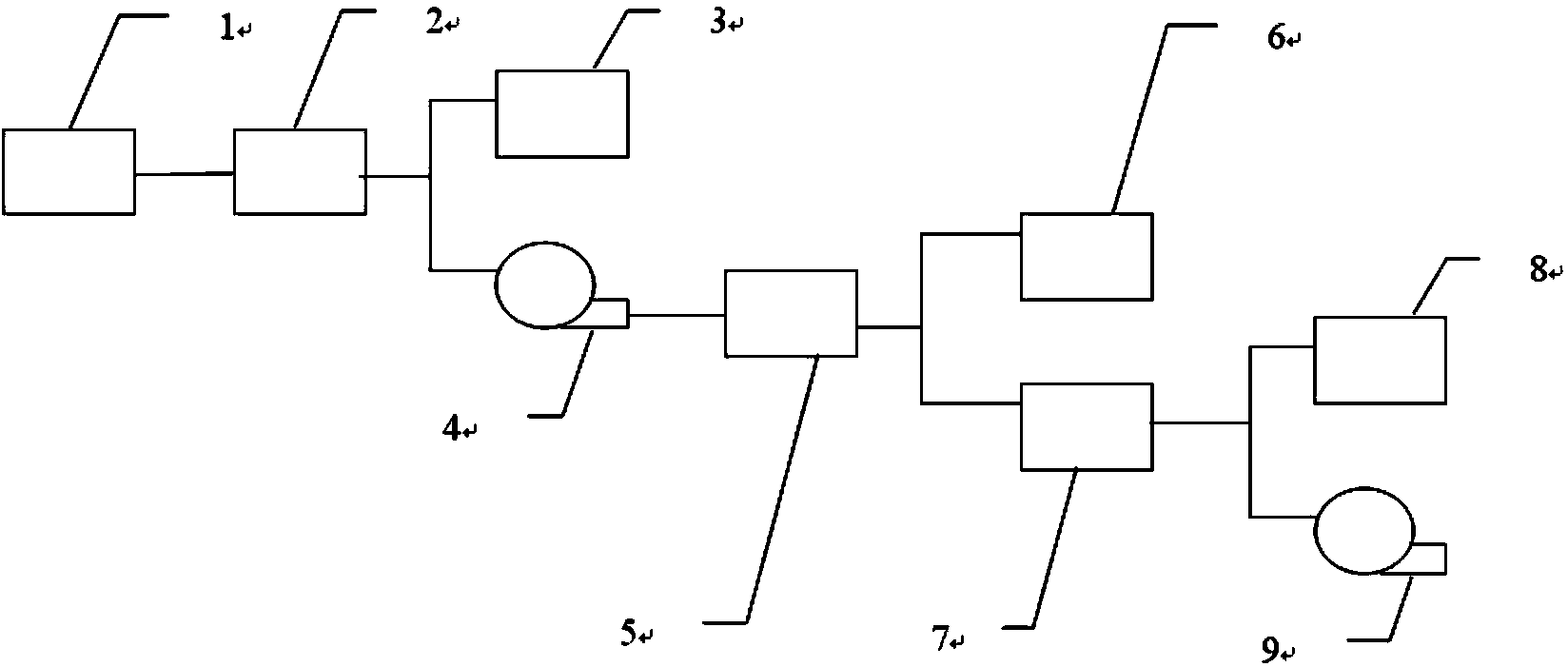

　　本實用新型的目的是通過以下技術方案來實現的：鉆井油基污泥處理裝置， 它包括傳輸機、振動篩、固體排放裝置、污泥輸送設備、固液分離設備、灰塵排 放系統、油水分離設備、排水泵、油液回收裝置。

　　所述的振動篩設置有攪拌槽，固體收集槽。

　　所述的振動篩與污泥輸送設備相連。

　　所述污泥輸送設備污泥泵組成，經振動篩處理后的油基污泥混合物由污泥泵 傳送至固液分離設備中。

　　所述固液分離設備出口與油水分離設備進口相連。

　　所述油水分離設備采用塔器油水分離設備，將油水混合物中的油液冷凝回 收。

　　所述固液分離設備是高速研磨機，運行狀態為高溫400°-450°，密封運行。

　　所述油基包括柴油、礦物油、合成機油。

　　本實用新型的有益效果是：

　　鉆井污泥處理裝置能耗低，處理量范圍廣，單次處理量大，達到3噸/小時; 污泥處理固相物通過篩內徑700目的研磨機，高速旋轉后，形成符合國際標準的 微粒排放;油水分離后的油可以進行再回收，每次回收量可以達到500m3，且回 收的油液可以繼續配漿利用;油水分離后水中固相物含量為0.2%-0.45%，復合 國際排放標準(固相物含量小于1%)。鉆井污泥處理裝置運行過程中，不產生 二次污染，適應了當前日益加強的環保需求。
