申請日2014.11.03

　　公開(公告)日2015.02.11

　　IPC分類號C02F1/50; C02F1/00

　　摘要

　　本實用新型提供了一種醫院污水處理加藥裝置，包括罐體、粉末分散組件以及攪拌組件，所述罐體的頂部設置有加藥料斗，底部設置有出液管，側面設置有進水管，所述粉末分散組件包括由兩組彈簧連接并固定在罐體內的篩網、第一電機以及凸輪，所述凸輪與所述第一電機的輸出軸連接，所述凸輪的邊緣與所述篩網接觸，所述攪拌組件包括第二電機、傳動裝置以及兩個螺旋攪拌器，所述第二電機設置在所述罐體的頂部，所述傳動裝置與所述第二電機連接，兩個所述螺旋攪拌器分別與所述傳動裝置連接，兩個所述螺旋攪拌器設置在所述罐體內并位于所述篩網下方。本實用新型中的醫院污水處理加藥裝置混合效率高、藥品不易發生結團，而且藥品與水能夠混合均勻。

　　權利要求書

　　1.一種醫院污水處理加藥裝置，包括罐體，所述罐體的頂部設置有加藥料斗，底部設置有出液管，側面設置有進水管，其特征在于：其還包括粉末分散組件以及攪拌組件;所述粉末分散組件包括由兩組彈簧連接并固定在罐體內的篩網、第一電機以及凸輪，所述凸輪與所述第一電機的輸出軸連接，所述凸輪的邊緣與所述篩網接觸;所述攪拌組件包括第二電機、傳動裝置以及兩個螺旋攪拌器，所述第二電機設置在所述罐體的頂部，所述傳動裝置與所述第二電機連接，兩個所述螺旋攪拌器分別與所述傳動裝置連接，兩個所述螺旋攪拌器設置在所述罐體內并位于所述篩網下方。

　　2.根據權利要求1所述的醫院污水處理加藥裝置，其特征在于：所述傳動裝置包括分配箱、兩根傳動桿以及兩個傳動頭，所述分配箱與所述第二電機連接，所述傳動桿的一端與所述分配箱連接，另一端與所述傳動頭連接，兩個所述螺旋攪拌器分別與兩個所述傳動頭連接。

　　3.根據權利要求1所述的醫院污水處理加藥裝置，其特征在于：所述篩網包括篩網本體以及設置在所述篩網本體上的連接件，兩組所述彈簧分別與所述連接件連接，所述凸輪的邊緣與所述連接件接觸。

　　4.根據權利要求1所述的醫院污水處理加藥裝置，其特征在于：所述篩網為80目篩。

　　5.根據權利要求1所述的醫院污水處理加藥裝置，其特征在于：所述進水管設置在所述篩網的下方。

　　說明書

　　一種醫院污水處理加藥裝置

　　技術領域

　　本實用新型涉及醫院污水處理領域，具體將是一種醫院污水處理加藥裝置。

　　背景技術

　　醫院污水中，不同程度地含有多種病毒、病菌、寄生蟲卵和一些有毒、有害物質。如果不經過消毒，這些病毒、病菌和寄生蟲卵在環境中將成為一個集中的污染源，引起多種疾病的發生和蔓延，嚴重危脅人類的身體健康。通過流行病學調查和細菌學檢驗證明，國內外歷次大規模的傳染病爆發流行，幾乎與飲用或接觸被污染的水有關。因此，醫院污水的消毒是醫院污水處理中的關鍵的一步。目前各醫院消毒常用漂白粉，漂白粉可以用水溶解后投加，因此就需要一個專門的快速溶解加藥裝置。

　　有鑒于此，中國專利201420016052.3公開了一種一種污水處理系統加藥箱，包括箱體，所述的箱體上設置有清水管、出水管、加藥口和攪拌裝置，所述的清水管、加藥口和攪拌裝置均設置于箱體頂部，所述的出水管設置于箱體的邊。該裝置能夠準確的控制加藥量。但是它存在以下問題：1.混合效率低;2.藥品易發生結團，使得混合不均勻。

　　實用新型內容

　　本實用新型要解決的問題是提供一種混合效率高、藥品不易發生結團、混合均勻的醫院污水處理加藥裝置。

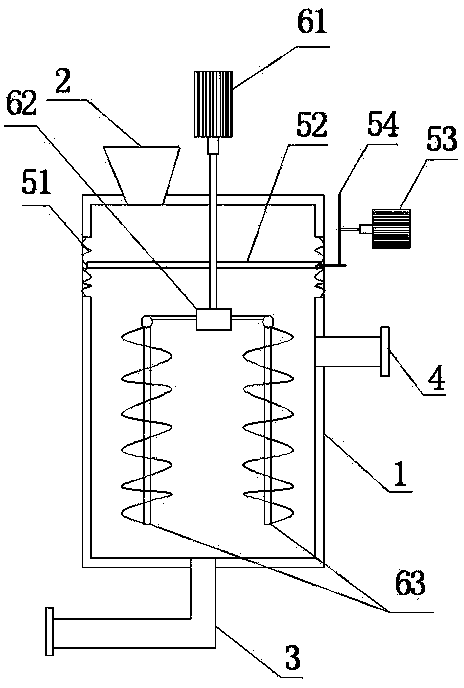

　　為了解決上述技術問題，本實用新型采用的技術方案是：一種醫院污水處理加藥裝置，包括罐體，所述罐體的頂部設置有加藥料斗，底部設置有出液管，側面設置有進水管，其特征在于：其還包括粉末分散組件以及攪拌組件;所述粉末分散組件包括由兩組彈簧連接并固定在罐體內的篩網、第一電機以及凸輪，所述凸輪與所述第一電機的輸出軸連接，所述凸輪的邊緣與所述篩網接觸;所述攪拌組件包括第二電機、傳動裝置以及兩個螺旋攪拌器，所述第二電機設置在所述罐體的頂部，所述傳動裝置與所述第二電機連接，兩個所述螺旋攪拌器分別與所述傳動裝置連接，兩個所述螺旋攪拌器設置在所述罐體內并位于所述篩網下方。

　　優選地，上述的醫院污水處理加藥裝置，其中所述傳動裝置包括分配箱、兩根傳動桿以及兩個傳動頭，所述分配箱與所述第二電機連接，所述傳動桿的一端與所述分配箱連接，另一端與所述傳動頭連接，兩個所述螺旋攪拌器分別與兩個所述傳動頭連接。

　　優選地，上述的醫院污水處理加藥裝置，其中所述篩網包括篩網本體以及設置在所述篩網本體上的連接件，兩組所述彈簧分別與所述連接件連接，所述凸輪的邊緣與所述連接件接觸。

　　優選地，上述的醫院污水處理加藥裝置，其中所述篩網為80目篩。

　　優選地，上述的醫院污水處理加藥裝置，其中所述進水管設置在所述篩網的下方。

　　本實用新型的技術效果主要體現在：第一電機帶動凸輪旋轉，使得篩網上下振動，從加藥料斗中落到篩網上的藥品與篩網碰撞后，均勻、分散、連續地通過篩網，達到了均勻、分散地撒布藥品的目的，防止藥品結團現象的發生，也提高了混合效率;第二電機通過傳動裝置帶動兩個螺旋攪拌器旋轉，使得藥品與水快速均勻混合，進一步提高了混合效率。
