申請日2014.10.16
公開(公告)日2015.02.11
IPC分類號C02F11/12
摘要
本發明提供了一種槽式太陽能集熱器污泥烘干工藝及裝配，包括儲料倉，進料螺旋輸送機，槳葉干燥機出料螺旋輸送機，水幕除塵器，水箱，布袋除塵器、導熱油鍋爐和槽式太陽能集熱器，太陽能集熱器包括導熱油管道，槳葉干燥系統內有兩根空心軸，槳葉干燥機殼體上設有夾套，夾套兩端分別設有導熱油進口和出口。導熱油通過槽式太陽能集熱管加熱后出來與導熱油鍋爐進油管相連，導熱油鍋爐起輔助作用，僅在太陽能熱能不足時使用，且與槽式太陽能集熱器串聯使用。該方法具有干燥過程能耗低、干燥效率高、經濟性好、工藝方法和設備較簡單、處理量大、環境友好的優點。
權利要求書
1.一種槽式太陽能集熱器污泥烘干裝置，其特征是：包括儲料倉、進料螺旋輸送機、槳葉干燥機、出料螺旋輸送機、水幕除塵器、水箱、布袋除塵器、導熱油鍋爐和槽式太陽能集熱器，所述太陽能集熱器包括導熱油管道，槳葉干燥系統內有兩根空心軸，槳葉干燥機殼體上設有夾套，夾套兩端分別設有導熱油進口和出口。
2.根據權利要求1所述的槽式太陽能集熱器污泥烘干裝置，其特征是：導熱油通過槽式太陽能集熱管加熱后出來與導熱油鍋爐進油管相連，導熱油鍋爐起輔助作用，僅在太陽能熱能不足時使用，且與槽式太陽能集熱器串聯使用。
3.根據權利要求1所述的槽式太陽能集熱器污泥烘干裝置，其特征是：太陽能集熱器通過導熱油管道與槳葉干燥系統的兩個空心軸和夾套連接導熱油管道相連接。
說明書
一種槽式太陽能集熱器污泥烘干工藝及裝配
技術領域
本發明涉及污泥烘干技術領域，更具體的地說是一種槽式太陽能集熱器污泥烘干系統。
背景技術
太陽能是取之不盡的可再生能源，她的探索和利用對實現人類社會與自然的可持續發展有著重要意義，可以克服目前燃料供給的不可持續性矛盾，必將成為世界經濟發展新的增長點，具有廣闊市場前景。隨著環保事業的不斷發展，全國各地大量新建污水處理廠，但污水處理廠會產生大量的副產品——污泥，如處理不當會產生環境的二次污染。目前對于城市污泥處理方法有多種，一般有填埋、焚燒和綜合利用，但在資源化利用之前，需對污泥進行預處理，進行調理，包括濃縮、脫水、干燥。經過干化后的污泥，可運用于土地改良，建材利用等。
現有技術中對機械脫水后污泥干燥所需熱源主要來源于鍋爐煙氣余熱、飽和蒸汽或燃燒天然氣、柴油等加熱導熱油。采用導熱油鍋爐干燥污泥消耗大量的能源。在污水處理廠的全部建設費用中，熱源供應方式的總體成本較高。所以探究一種干燥量大、干燥周期短的低能耗集成式一體化的太陽能污泥干燥系統有較大的研究價值。
發明內容
本發明的目的在于提供一種槽式太陽能集熱器污泥烘干工藝及裝配，為了解決上述技術問題，本發明是通過以下技術方案實現的：

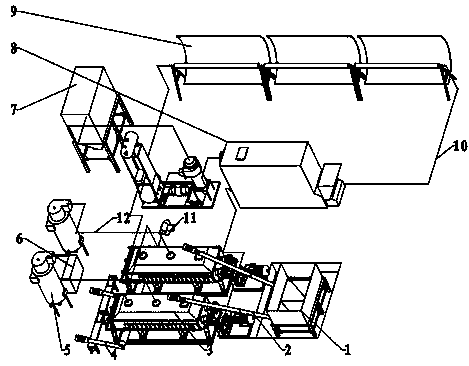

一種槽式太陽能集熱器污泥烘干系統，該系統包括儲料倉、進料螺旋輸送機、槳葉干燥機、出料螺旋輸送機、水幕除塵器、水箱、旋風除塵器、導熱油鍋爐和槽式太陽能集熱器，太陽能集熱器包括導熱油管道，槳葉干燥系統內有兩根空心軸，槳葉干燥機殼體上設有夾套，夾套兩端分別設有導熱油進口和出口。
經槽式太陽能集熱器加熱的導熱油通過管道與導熱油鍋爐和槳葉干燥機串聯。導熱油鍋爐起輔助作用，僅在太陽能熱能不足時使用，且與槽式太陽能集熱器串聯使用。導熱油泵提供導熱油循環動力。高溫導熱油通過管路與各個設備相連，形成一個封閉的回路。導熱油循環過程中對污泥進行烘干，蒸發出污泥中的水分。
槳葉烘干機上蓋的左上端設有污泥進料口。脫水后污泥通過運輸進入污泥儲料倉，然后通過螺旋輸送機輸送入槳葉烘干機內。槳葉干燥系統內有兩根空心軸，空心軸上設置空心槳葉片，經加熱的導熱油從空心軸一端進入，另一端流出。槳葉烘干機外殼體上設有夾套，夾套兩端分別設有導熱油進口和出口。兩槳葉軸旋轉，轉向相反，槳葉軸旋轉同時推動物料前進，采用間接加熱方式對污泥進行烘干處理。
槳葉干燥系統內兩根空心軸安裝有扇面楔形空心槳葉，與中空軸按一定角度安裝的扇面楔形槳葉和葉片前端增設的輔助小葉片可以增加對污泥的攪拌強度，并使筒體內無死角，起到自潔凈作用。該方法具有干燥過程能耗低、干燥效率高、經濟性好、工藝方法和設備較簡單、處理量大、環境友好的優點。
與現有技術相比，本發明的優點在于：
1. 利用槽式太陽能集熱器加熱導熱油來烘干污泥，利用運動的空心槳葉推動和加熱污泥，大大降低污泥干燥過程中的能源消耗，可利用再生能源—太陽能代替傳統的干燥方式。
2. 采用導熱油作為傳熱介質，導熱油在密閉的空間循環，熱量損失少，熱利用率高。
3. 槽式太陽能集熱器配備導熱油鍋爐，導熱油鍋爐作為輔助熱源，保證了太陽能不足時污泥儲量的穩定。
4. 槳葉污泥烘干機，利用完全密閉的方式進行污泥干化，控制槳葉烘干機的兩個空心主軸轉速，槳葉旋轉防止污泥粘結，同時密閉的干化設計有效控制臭味的擴散。
