申請日2015.07.22

　　公開(公告)日2016.01.27

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種污泥顆粒的多級回收粉碎機，多級回收粉碎機殼體的底部設有錐形的出料槽，出料槽和殼體之間設有一級篩網，出料槽的中部設有吹氣管路，出料槽的底部設有重料出料口，殼體的上部設有一圈圓環形的輕料出料管，輕料出料管經過管路依次連接輕料收集槽和回收泵，一級篩網側方的殼體上設有排渣口;本實用新型通過一級篩網、輕料出料管和吹氣管路的組合作用，保證了污泥顆粒在粉碎操作過程中的多級分離，將污泥顆粒篩分層多組，方便回收污泥中的金屬元素，優化了回收工藝;裝置整體操作簡單，提高了污泥回收工藝的生產效率。

　　權利要求書

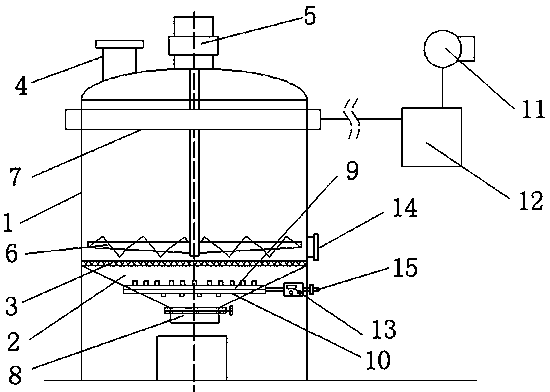

　　1.一種污泥顆粒的多級回收粉碎機，所述的多級回收粉碎機為圓柱形的殼體，殼體的頂部設有攪拌電機和加料口，殼體的內部設有粉碎切割槳，其特征在于，所述殼體的底部設有錐形的出料槽，出料槽和殼體之間設有一級篩網，所述出料槽的中部設有吹氣管路，出料槽的底部設有重料出料口，殼體的上部設有一圈圓環形的輕料出料管，所述的輕料出料管經過管路依次連接輕料收集槽和回收泵，所述一級篩網側方的殼體上設有排渣口。

　　2.根據權利要求1所述的污泥顆粒的多級回收粉碎機，其特征在于，所述的吹氣管路包括上行吹氣管路和下行吹氣管路，上行吹氣管路的上部均勻分布有多個出氣孔，下行吹氣管路的下方均勻分布有多個出氣孔。

　　3.根據權利要求2所述的污泥顆粒的多級回收粉碎機，其特征在于，所述的上行吹氣管路和下行吹氣管路通過兩組電磁閥分別控制，上行吹氣管路和下行吹氣管路連接在殼體外側的進氣口上。

　　4.根據權利要求1所述的污泥顆粒的多級回收粉碎機，其特征在于，所述的輕料出料管與殼體之間設有二級篩網，所述二級篩網的篩網孔徑小于一級篩網的篩網孔徑。

　　5.根據權利要求1所述的污泥顆粒的多級回收粉碎機，其特征在于，所述的粉碎切割槳固定安裝在一級篩網的正上方，兩者之間的間距為5～8cm。

　　說明書

　　污泥顆粒的多級回收粉碎機

　　技術領域

　　本實用新型涉及污泥顆粒的回收和分離裝置領域，尤其涉及一種可對污泥顆粒的進行多級回收粉碎機。

　　背景技術

　　污泥是污水處理后的產品，其中包含多種雜質，其中包括有機殘片，細菌菌體，無機顆粒等非均質體，污泥在經過脫色和烘干操作后，需要對污泥顆粒進行粉碎操作，將粉碎后的污泥顆粒進行進一步的處理，含有重金屬元素的污泥顆粒用于回收金屬操作，而輕質的污泥顆粒用于還田和再利用。

　　在污泥進行粉碎操作的過程中，由于粉碎機只能將大顆粒的污泥顆粒粉碎成小顆粒的污泥顆粒，而小顆粒的污泥顆粒中存在了含有重金屬的重料和普通的輕料，這些小顆粒的固體物料需要經過進一步的分離操作，最終完成污泥的分類回收工作。整體工藝操作復雜，需要其他設備輔助分離，費時費力，整體污泥回收工藝的成本大大增加。

　　實用新型內容

　　針對上述存在的問題，本實用新型目的在于提供一種可以在污泥粉碎過長中，對不同重量的組分分別回收，操作簡單，實用效果好的多級回收粉碎機。

　　為了達到上述目的，本實用新型采用的技術方案如下：一種污泥顆粒的多級回收粉碎機，所述的多級回收粉碎機為圓柱形的殼體，殼體的頂部設有攪拌電機和加料口，殼體的內部設有粉碎切割槳，所述殼體的底部設有錐形的出料槽，出料槽和殼體之間設有一級篩網，所述出料槽的中部設有吹氣管路，出料槽的底部設有重料出料口，殼體的上部設有一圈圓環形的輕料出料管，所述的輕料出料管經過管路依次連接輕料收集槽和回收泵，所述一級篩網側方的殼體上設有排渣口。

　　作為本實用新型的一種改進，所述的吹氣管路包括上行吹氣管路和下行吹氣管路，上行吹氣管路的上部均勻分布有多個出氣孔，下行吹氣管路的下方均勻分布有多個出氣孔;通過上行吹氣管路將一級篩網上方的較輕的物料直接吹入到殼體上層，方便輕料出料管出料，通過下行吹氣管路將出料槽內的較輕的物料吹入殼體上方，方便輕料出料管出料。

　　作為本實用新型的一種改進，所述的上行吹氣管路和下行吹氣管路通過兩組電磁閥分別控制，上行吹氣管路和下行吹氣管路連接在殼體外側的進氣口上;通過電磁閥分別控制上行吹氣管路和下行吹氣管路的開關，方便對殼體內不同部位上輕質污泥顆粒的分離工作，操作簡單，控制精準，通過進氣口統一進氣，兩者互不影響。

　　作為本實用新型的一種改進，所述的輕料出料管與殼體之間設有二級篩網，所述二級篩網的篩網孔徑小于一級篩網的篩網孔徑;一級篩網主要用于篩分大顆粒的固體物料和小顆粒的固體物料，而二級篩網的主要作用是進一步篩選輕質的污泥顆粒，避免較重的含有金屬元素的污泥顆粒進入輕料出料管，保證污泥的分類收集效果。

　　作為本實用新型的一種改進，所述的粉碎切割槳固定安裝在一級篩網的正上方，兩者之間的間距為5～8cm;粉碎切割槳的主要作用是用于污泥的粉碎切割操作，同時為了避免其下方的堆積的固體顆粒堵塞一級篩網，粉碎切割槳的安裝高度不宜過高，保證了污泥顆粒較高的粉碎和分離效率。

　　本實用新型的優點在于：本實用新型通過在粉碎機殼體內添加的一級篩網、輕料出料管和吹氣管路，保證了污泥顆粒在粉碎操作過程中的多級分離，將污泥顆粒篩分成：不易粉碎的大塊顆粒，粉碎后的輕質污泥顆粒和粉碎后的較重的污泥顆粒，進而方便回收污泥中的金屬元素，節省了污泥回收工藝的生產步驟，省時省力，同時整體裝置控制精準，操作簡單，分離后的固體物料方便收集，提高了污泥回收工藝的生產效率。
