申請日2015.10.19

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種一體化污水處理設備，包括主體、進水口、沉淀池、隔板、溢流口、生物反應池、氣提裝置、接觸氧化池、接觸填料、曝氣盤、過濾池、導流管、過濾膜、風機室、消毒池、風機和出水管。本實用新型的有益效果是：具有良好的去除有機物、氨氮的效果，消毒藥片持續的對經過消毒池的污水進行消毒，可以降低水中大腸桿菌等有害微生物含量，接觸填料為蜂窩狀且橫式懸掛在接觸氧化池中，可以增大接觸填料與污水的接觸面積，加快氧化的反應速率，用水處理膜過濾代替傳統的二沉池，使得污水固液分離時分離效果更好，主體為碳素鋼材料制成，能夠提高主體的使用壽命，避免漏水和被腐蝕現象出現，增加了整套設備的使用壽命。

　　權利要求書

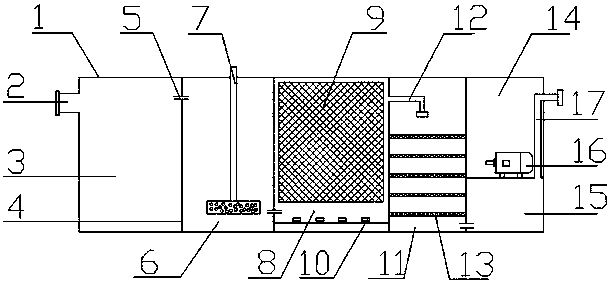

　　1.一種一體化污水處理設備，包括主體(1)、進水口(2)、沉淀池(3)、隔板(4)、溢流口(5)、生物反應池(6)、氣提裝置(7)、接觸氧化池(8)、接觸填料(9)、曝氣盤(10)、過濾池(11)、導流管(12)、過濾膜(13)、風機室(14)、消毒池(15)、風機(16)和出水管(17)，其特征在于：所述主體(1)內部設置有多道隔板(4)將主體分為沉淀池(3)、生物反應池(6)、接觸氧化池(8)、過濾池(11)、風機室(14)和消毒池(15)，所述主體(1)左上角設置有與沉淀池(3)相連通的進水口(2)，所述沉淀池(3)和生物反應池(6)、生物反應池(6)和接觸氧化池(8)之間、過濾池(11)和消毒池(15)之間的隔板(4)上均設置有溢流口(5)，所述生物反應池(6)內設置有氣提裝置(7)，所述接觸氧化池的中央位置橫式懸掛固定有接觸填料(9)，所述接觸填料(9)的下方位于接觸氧化池(8)的底部均勻分布有多個曝氣盤(10)，所述導流管(12)固定在接觸氧化池(8)和過濾池(11)之間的隔板(4)上并和接觸氧化池(8)與過濾池(11)相連通，所述過濾池(11)內橫式固定有多個過濾膜(13)，所述風機室(14)內設置有風機(16)，所述出水管(17)為L型并和消毒池(15)與主體(1)外部相連通，所述出水管(17)位于風機室(14)右端。

　　2.根據權利要求1所述的一種一體化污水處理設備，其特征在于：所述生物反應池(6)內部設置的氣提裝置(7)內含可去除有機物、氨氮的微生物。

　　3.根據權利要求1或2所述的一種一體化污水處理設備，其特征在于：所述消毒池(15)內含有消毒藥片。

　　4.根據權利要求3所述的一種一體化污水處理設備，其特征在于：所述接觸填料(9)為蜂窩狀且橫式懸掛在接觸氧化池(8)中。

　　5.根據權利要求1或4所述的一種一體化污水處理設備，其特征在于：所述過濾膜(13)為可過濾污水的水處理機械膜。

　　6.根據權利要求5所述的一種一體化污水處理設備，其特征在于：所述主體(1)為碳素鋼材料制成。

　　7.根據權利要求6所述的一種一體化污水處理設備，其特征在于：所述主體(1)內層涂有耐腐蝕的涂層。

　　說明書

　　一種一體化污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，具體為一種一體化污水處理設備，屬于污水處理領域。

　　背景技術

　　隨著我國城鎮化發展的加快，污水處理系統逐漸從大規模集中式向中小規模分散式轉變，這樣不僅可以大大降低占地面積，還可以避免巨大的管網建設投資，十分適合我國的城鎮化發展，于是一體化污水處理設備應運而生，目前在我國一體化污水處理設備已廣泛應用于生活污水、食品生產、醫院等污水處理領域，在現有技術中，在處理過程中大多會采用二次沉淀，固液分離效果不理想，而且許多污水中有許多氨基酸、碳水化合物等物質，現有裝置很難去除這些物質，因為許多設備需要埋在地下，環境對設備的損害較大，造成設備使用時間短，而且氧化過程中氧化速率低，造成整個設備處理污水的速度不高。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種一體化污水處理設備。

　　本實用新型通過以下技術方案來實現上述目的：一種一體化污水處理設備，包括主體、進水口、沉淀池、隔板、溢流口、生物反應池、氣提裝置、接觸氧化池、接觸填料、曝氣盤、過濾池、導流管、過濾膜、風機室、消毒池、風機和出水管，其特征在于：所述主體內部設置有多道隔板將主體分為沉淀池、生物反應池、接觸氧化池、過濾池、風機室和消毒池，所述主體左上角設置有與沉淀池相連通的進水口，所述沉淀池和生物反應池、生物反應池和接觸氧化池之間、過濾池和消毒池之間的隔板上均設置有溢流口，所述生物反應池內設置有氣提裝置，所述接觸氧化池的中央位置橫式懸掛固定有接觸填料，所述接觸填料的下方位于接觸氧化池的底部均勻分布有多個曝氣盤，所述導流管固定在接觸氧化池和過濾池之間的隔板上并和接觸氧化池與過濾池相連通，所述過濾池內橫式固定有多個過濾膜，所述風機室內設置有風機，所述出水管為L型并和消毒池與主體外部相連通，所述出水管位于風機室右端。

　　優選的，所述生物反應池內部設置的氣提裝置內含可去除有機物、氨氮的微生物。

　　優選的，所述消毒池內含有消毒藥片。

　　優選的，所述接觸填料為蜂窩狀且橫式懸掛在接觸氧化池中。

　　優選的，所述過濾膜為可過濾污水的水處理機械膜。

　　優選的，所述主體為碳素鋼材料制成。

　　優選的，所述主體內層涂有耐腐蝕的涂層。

　　本實用新型的有益效果是：該一體化污水處理設備設計合理，生物反應池內部設置的氣提裝置內含可去除有機物、氨氮的微生物，可以具有良好的去除有機物、氨氮的效果，凈水效果好，消毒池內含有消毒藥片，消毒藥片持續的對經過消毒池的污水進行消毒，可以降低水中大腸桿菌等有害微生物含量，接觸填料為蜂窩狀且橫式懸掛在接觸氧化池中，可以增大接觸填料與污水的接觸面積，加快氧化的反應速率，過濾膜為可過濾污水的水處理機械膜，用水處理膜過濾代替傳統的二沉池，使得污水固液分離時分離效果更好，而且凈水效率高，所需時間短，主體為碳素鋼材料制成，而且主體內層涂有耐腐蝕的涂層，能夠提高主體的的使用壽命，避免漏水和被腐蝕現象出現，增加了整套設備的使用壽命。
