申請日2015.10.19

　　公開(公告)日2016.03.23

　　IPC分類號C02F1/44

　　摘要

　　本實用新型公開了一種水處理膜組件上的過濾裝置，包括外框、進水管、保護網、水處理膜支架、出水管、水處理膜、進水閥和出水閥，本實用新型的有益效果是：出水管內設置有流量計，可以根據流量計測出的數據判斷過濾過程是否在正常進行，以便于及時發現問題，水處理膜支架通過榫卯式的連接扦插在外框上，這樣水處理膜支架和外框的分離和安裝就變得十分容易，方便裝置的清潔和更換，進水管和水處理膜之間有保護網，保護網一方面可以進行初步過濾，另一方面可以降低污水沖擊力，防止其對水處理膜造成損壞，外框和水處理膜支架均為合金材質，合金材質耐腐蝕，同時韌性很好，使得裝置的使用壽命很長，降低了更換設備所帶來的成本。

　　權利要求書

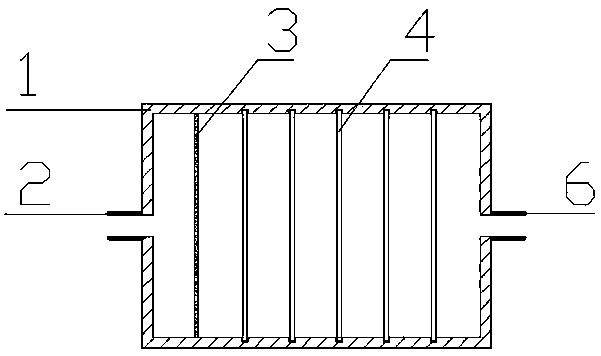

　　1.一種水處理膜組件上的過濾裝置，包括外框(1)、進水管(2)、保護網(3)、水處理膜支架(4)、出水管(5)、水處理膜(6)、進水閥(7)和出水閥(8)，其特征在于：所述外框(1)的兩端分別設置有進水管(2)和出水管(5)，所述進水管(2)和進水管(5)分別和外框(1)的內部相連通，所述進水管(2)上設置有進水閥(7)，所述出水管(5)上設置有出水閥(8)，所述外框(1)內部靠近進水管(5)出固定有保護網(3)，所述外框(1)內部固定在多個水處理膜支架(4)，所述水處理膜支架(4)上固定有水處理膜(6)。

　　2.根據權利要求1所述的一種水處理膜組件上的過濾裝置，其特征在于：所述出水管(5)內設置有流量計。

　　3.根據權利要求1或2所述的一種水處理膜組件上的過濾裝置，其特征在于：所述水處理膜支架(4)通過榫卯式的連接扦插在外框(1)上。

　　4.根據權利要求3所述的一種水處理膜組件上的過濾裝置，其特征在于：所述進水管(2)和水處理膜(6)之間有保護網(3)。

　　5.據權利要求1或4所述的一種水處理膜組件上的過濾裝置，其特征在于：所述外框(1)和水處理膜支架(4)均為合金材質。

　　說明書

　　一種水處理膜組件上的過濾裝置

　　技術領域

　　本實用新型涉及一種水處理設備，具體為一種水處理膜組件上的過濾裝置，屬于污水處理領域。

　　背景技術

　　隨著近年來水污染引起的環境問題日益凸顯，水資源短缺和水環境污染問題已經成為我國乃至世界一個苛待解決的難題，在我國，水資源問題已經受到國家的高度重視，現在我國在經濟高度發展的同時，對于一些工業污水排放的要求越來越高，膜分離技術被稱為“21世紀的水處理技術"，是去除水中污染物的重要技術，在現在許多工廠都采用了水處理膜來進行污水過濾，但是現有技術水處理膜很容易在污水力的作用下損害和膜孔易堵死現象，而且拆卸清理很不方便，整個設備的使用壽命不長，在頻繁更換時就增加了成本。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種建筑工程用工具箱。

　　本實用新型通過以下技術方案來實現上述目的：一種水處理膜組件上的過濾裝置，包括外框、進水管、保護網、水處理膜支架、出水管、水處理膜、進水閥和出水閥，其特征在于：所述外框的兩端分別設置有進水管和出水管，所述進水管和進水管分別和外框的內部相連通，所述進水管上設置有進水閥，所述出水管上設置有出水閥，所述外框內部靠近進水管出固定有保護網，所述外框內部固定有多個水處理膜支架，所述水處理膜支架上固定有水處理膜。

　　優選的，所述出水管內設置有流量計。

　　優選的，所述水處理膜支架通過榫卯式的連接扦插在外框上。

　　優選的，所述進水管和水處理膜之間有保護網。

　　優選的，所述外框和水處理膜支架均為合金材質。

　　本實用新型的有益效果是：該水處理膜組件上的過濾裝置設計合理，出水管內設置有流量計，可以根據流量計測出的數據判斷過濾過程是否在正常進行，以便于及時發現問題，水處理膜支架通過榫卯式的連接扦插在外框上，這樣水處理膜支架和外框的分離和安裝就變得十分容易，方便裝置的清潔和更換，進水管和水處理膜之間有保護網，保護網一方面可以進行初步過濾，另一方面可以降低污水沖擊力，防止其對水處理膜造成損壞，外框和水處理膜支架均為合金材質，合金材質耐腐蝕，同時韌性很好，使得裝置的使用壽命很長，降低了更換設備所帶來的成本。
