高效沉淀池是生活污水深度處理中常見的構筑物，主要通過混凝、循環、斜管分離及濃縮等多種方法，結合合理的水力、結構等設計，達到泥水分離與污泥濃縮的目的。高效沉淀池進水為二沉池出水，仍含有一定的氮、磷等污染物，池面、出水堰及斜管等區域在陽光照射下易滋生大量藻類，降低沉淀效率，不僅需要定期進行人工打撈、沖刷，而且殘存藻類會進入后續處理工藝，影響出水水質，同時也會造成混凝、消毒等藥劑使用成本的增加。為此，提出一套“光伏+反洗”的綜合解決方案，以有效減少高效沉淀池斜管上附著藻類的數量，并進一步改善出水水質。

1、工程概況

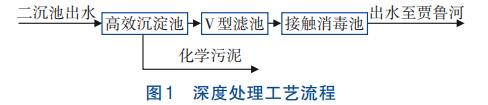

鄭州市某污水處理廠二期工程位于該市北部區域，設計處理水量為30×104m3/d，采用改良A2O+高效沉淀池+V型濾池+接觸消毒池處理工藝，出水水質執行河南省《賈魯河流域水污染物排放標準》（DB41/908—2014），優于《城鎮污水處理廠污染物排放標準》（GB18918—2002）的一級A標準。其中二期工程二沉池出水TN為8~11mg/L，TP為0.05~0.1mg/L，平均水溫15~20℃。鄭州地區日照充足，全年日照總時長約2400h，日平均光照時長為6.58h，為藻類的繁殖提供了適宜的環境條件。在無遮擋物的情況下，高效沉淀池池面極易滋生大量藻類，嚴重影響運行效果和出水水質，增加運行成本。為響應國家實現“碳達峰、碳中和”的目標，探索了“光伏+反洗”工藝在抑制高效沉淀池藻類繁殖速度及改善沉淀效果等方面的可行性。該污水處理廠二期工程深度處理流程見圖1。

2、異常現象及原因分析

自二期工程建成投運以來，高效沉淀池水面、出水堰及斜管周圍均會滋生大量附著藻類，而這些藻類又會不斷吸附各種懸浮顆粒而聚集變大，堵塞斜管，進而影響水流正常通過斜管，造成高效沉淀池的斜管沉淀效率持續下降。同時，為保證出水效果，需不斷提高混凝劑的投加量以穩定沉淀效率，進而導致混凝劑成本增加；此外，當一部分藻類隨著高效沉淀池出水進入后續處理工藝后，需要提高次氯酸鈉的投加比來應對出水大腸桿菌指標的波動，使消毒成本上升。綜合分析環境條件和高效沉淀池結構，造成以上現象的原因分析如下：

①進入夏季后，鄭州地區每日平均光照時間變長且污水水溫升高，為高效沉淀池內藻類的大量快速繁殖提供了適宜的條件。由于藻類的光合作用，水體pH升高、溶解氧增加、礬花密度降低，沉淀效率下降；

②在長期運行過程中，藻類附著在高效沉淀池各個區域，造成混凝土池壁粗糙老化，又給藻類的寄生繁殖、青苔的附著生長提供了有利場所；③當藻類快速繁殖堵塞斜管后，造成大量污泥集聚，不僅使沉淀周期縮短，減少了產水量，也導致水流阻力增大而易沖起斜管上污泥，嚴重影響后續處理工藝和出水水質。

3、解決措施

高效沉淀池內藻類去除工藝一般分為物理法、化學法和生物法。物理法主要通過強制截留、機械篩濾的手段將藻類物質從水中去除，其中常見的工藝有氣浮法、膜分離法和微濾法。氣浮法除藻效率高，但設備運行耗電量大，運行成本較高；而膜分離法和微濾法難以去除斜管內附著藻類，不滿足高效沉淀池除藻需求。化學法一般通過投加化學氧化劑和某些鹽類去除藻類。常用化學除藻劑有氯氣、臭氧、高錳酸鉀、銅鹽等，會對出水水質有一定副作用，并且藥劑成本較高。生物濾池是生物除藻工藝中最常見的一種，其原理是利用生物膜上的微生物對藻類進行吸附和絮凝，使其被原生動物吞噬或被沉降，缺點是運行周期過長，同時會產生大量污泥，增加后續成本。

除此之外，高效沉淀池內藻類去除最常見的方法是通過每月1~2次定期的人工清撈沖洗、搭蓋遮陽網等措施來抑制或消除藻類滋生問題，但沖洗過程繁瑣，極易損壞斜管，且頻繁沖洗需要拆裝遮陽網，勞動強度大，耗費大量人力。

二期工程結合實際生產狀況和節能降耗的要求，采用“光伏+反洗”的復合工藝來解決高效沉淀池藻類滋生問題，以達到改善沉淀效果的目的。在架設分布式光伏板時要針對高效沉淀池藻類滋生問題進行特殊考慮，通過優化光伏板鋪設角度，在保證遮光效果的前提下，盡可能提升該區域光伏發電量。對于高效沉淀池反洗系統的設計和實施，從選擇反沖洗氣源、確定壓力控制范圍、優化管路布局、編制自主自控程序等多方面進行考慮，形成了一套控制簡便、效果可控的反洗方案，降低了反沖洗系統的投入成本。

3.1 高效沉淀池分布式光伏平鋪設計

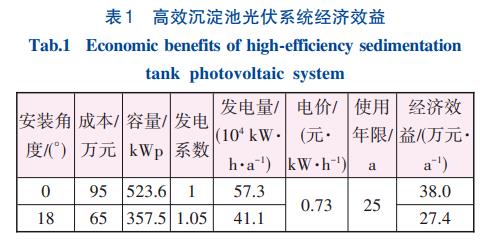

分布式光伏在污水處理廠應用過程中，具有可安裝面積較大、光伏電能可就地消納、維護成本低、提高工藝處理效果等優勢。二期工程深入結合光伏鋪設的特點，不斷完善“污水處理+光伏發電”的結合理念，其中以高效沉淀池、V型濾池為主的構筑物，池上均以平鋪無傾角的模式安裝分布式光伏板來抑制藻類繁殖，其他區域構筑物上方以最優角度18°的傾角進行安裝。當光伏組件平鋪時，傾角為0°，在一定程度上會影響該區域的光伏發電量。根據測算，相同容量和環境情況下，采用18°傾角安裝的光伏板發電量比平鋪無傾角的光伏發電量高約5%，但考慮到高效沉淀池的除藻需求，平鋪模式的遮陽效果更好，能夠更有效地抑制池內藻類繁殖。高效沉淀池光伏板鋪設面積為3200m2，采用18°的傾角進行安裝時需要光伏板1300塊，總?cè)萘繛?/span>357.5kWp。同等面積下，若采用平鋪無傾角的模式進行安裝，需要光伏板1904塊，總?cè)萘繛?/span>523.6kWp，在不考慮前期安裝、后期維護等成本的前提下，按照每塊組件成本500元計算，直接成本增加約30萬元。鄭州市有效光照時間為1100~1150h/a，光伏電站平均有效光照時間為3h/d，則高效沉淀池光伏系統在不同安裝角度下的經濟效益分析見表1。

在不考慮后期維護成本的情況下，相較于最佳傾角安裝模式，平鋪模式的前期投入較大，但穩定運行后經濟效益較高，同時對高效沉淀池內藻類繁殖的抑制效果更好，因此最終將原有光伏組件的18°的安裝傾角設計為0°的平鋪模式。實體工程設計上，使用專用密封膠條對相鄰兩組光伏板之間的縫隙、相鄰兩組高效池之間專用運維通道進行密封，以達到整個高效沉淀池及V型濾池上方全覆蓋，有效遮擋陽光照射池內水體。

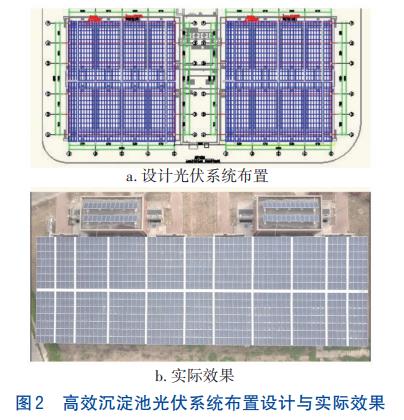

高效沉淀池光伏系統布置設計與實際效果見圖2。

自高效沉淀池分布式光伏以0°的角度安裝完成之后，池面漂浮的藻類基本消失，水下藻類生長繁殖速度明顯降低。

3.2 高效沉淀池氣沖反沖洗系統布置

常用高效沉淀池反沖洗方法有兩種，一種是水沖洗法，就是使水在整個高效沉淀池內自下而上穿過斜管，將斜管內外附著的藻類和附著污泥沖開，進而達到?jīng)_洗目的；另一種是氣水聯合反沖洗法，即同時用空氣和水進行混合反沖洗。前者設備簡單、操作方便，但用水量大、反沖洗時間長、效果不理想；后者設備投資大、費用高、操作復雜，且時間長、氣水消耗量較大。

本研究為克服上述現有技術缺點，提出了一種高效沉淀池的氣體反沖洗方法，可減少設備投入、縮短沖洗時間、節能降耗且提高沖洗效果。具體思路為采用壓縮氣體從池底往上噴射時形成的沖擊氣流對高效沉淀池的斜管和池壁進行沖洗，進而將附著的藻類和污泥沖出，以恢復高效沉淀池斜管的過水能力。高效沉淀池單池尺寸為33.8m×31.75m×7.5m，該系統沖洗氣量為54m3/min。為保證反沖洗效果，目前系統設置為單次僅沖洗1/2池體，沖洗強度可達1.67L/（s·m2），沖洗時間為2~4min。當藻類附著較多時可考慮重復沖洗，能極大改善沉淀效果。在實際工程設計過程中，一般選擇合適氣源及氣源敷設施工最短線路進行改造。二期工程使用V型濾池反沖洗風機作為氣源，設置氣量調節電動閥門，減少管路開挖鋪設距離，自主編制自控程序和上位機畫面。在實際設計過程中，整個氣體反沖洗由主管、支管、穿孔氣管組成，其中主管上設置電動閥，通過調整風機頻率控制沖洗氣體的輸出量，氣體經過主管引至各支管中，再由固定在支管上的穿孔氣管平均布置到池中。配套設計1套自動控制系統，通過在上位機操作系統設定沖洗時間、風機參數，點擊一鍵啟動便可實現高效沉淀池自動反沖洗。

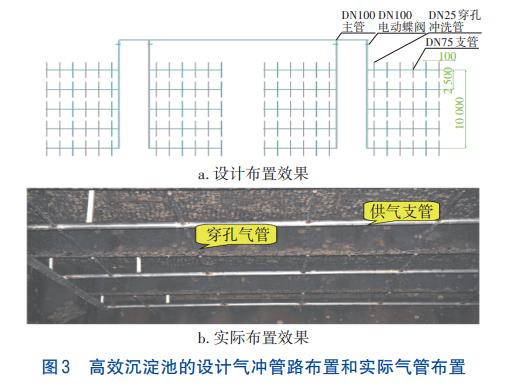

高效沉淀池單體設計的氣沖管路布置和實際氣管布置效果見圖3。

整個穿孔氣管布置遵循斜向下八字型開孔方式，可減少對斜管的沖擊以保護斜管結構，同時對高壓氣體緩沖減壓可形成更大氣泡以提高反沖效果。

在實際沖洗過程中，可關閉進水閥門，同時通過放空或者排泥的方式將水位降至集水槽底部，防止氣體反沖的泥水由氣泡帶至下一工藝構筑物，影響出水水質。

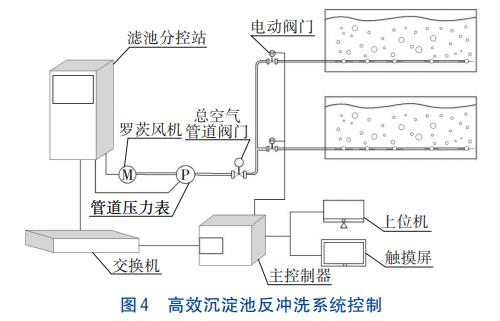

整個高效沉淀池反沖洗系統控制見圖4。在實際自動反沖洗過程中，通過控制空氣閥門對高效沉淀池斜管進行分步?jīng)_洗，并根據生產工藝實際情況在觸摸屏或上位機上對沖洗時間、停止時間及沖洗周期等參數進行設置后即可自動運行。

4、結論

污水處理廠一般采用斜管沉淀池作為深度處理單元，普遍會遇到斜管上沉積的化學污泥或藻類難以清理的問題。從“光伏+反洗”復合工藝對高效沉淀池的除藻效果來看，總體運行效果比較理想，其中光伏板遮陽有效避免了陽光直射，氣體反沖洗則對斜管附著藻類有較好的清除效果，最終兩種控制措施的相互結合極大提高了處理效率，具有較高的推廣價值。

①除藻作用。高效沉淀池“光伏+反洗”復合工藝運行以來，池內藻類滋生情況基本消失，在抑制藻類繁殖、保證斜管不積泥、無藻類附著、保持斜管沉淀效果等方面作用明顯。

②經濟效益。高效沉淀池“光伏+反洗”復合工藝帶來的經濟效益主要有三個方面：一是減少了因頻繁放空高效沉淀池而耗費的人力物力。二是降低了各種藥劑的投加量，其中混凝劑鐵鹽投加量由20mg/L降為18mg/L，年消耗量降低約424t；次氯酸鈉消毒劑投加量由20mg/L降為19mg/L，年消耗量降低約212t；藥劑使用成本共降低約34.8萬元/a。三是光伏電站長達25年的運行周期也為廠區提供了部分穩定的電力供應，可節省電費成本約38.0萬元/a。（來源：中原環保股份有限公司）
