觸媒鍍膜簡介

　　光觸媒的鍍膜方法很多，由于溶膠-凝膠法(Sol-Gel)工藝流程簡單，易操作，對設備要求低，溶膠合成濁度低，易摻雜處理，已成為制備納米TiO2薄膜的常用方法。裝置鍍膜采用溶膠-凝膠法，其主要步驟是:以鈦醇鹽Ti(OR)4(R=-C2H5，-C3H7，-C4H9)為原料，鈦醇鹽溶于溶劑中形成均相溶液，滴加由水、酸、有機添加劑及其他不同組份的摻雜而形成溶液，控制pH條件下水解、縮聚形成TiO2溶膠，靜置陳化后形成凝膠，爾后利用浸泡提拉法或涂布旋轉離心法將溶膠涂布在基板上，經一定溫度焙燒而成透明薄膜，最終固定在光觸媒反應裝置內壁上。溶膠-凝膠的過程使溶膠中TiO2顆粒間的結構固定化，有效抑制了顆粒的生長，因而通過溶膠-凝膠法制備的TiO2薄膜表面粉體粒度細且粒徑分布集中。具體聯系污水寶或參見http://www.jianfeilema.cn更多相關技術文檔。

　　1.2光觸媒反應裝置

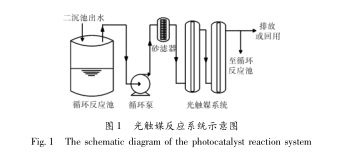

　　光觸媒反應系統如圖1所示。

　　系統由循環反應池、循環泵、砂濾器和若干光觸媒反應管組成。光觸媒反應管為不銹鋼材質，管內壁固載數層高光催化活性的納米級銳鈦礦型TiO2，管中心為紫外燈，紫外燈外有一石英套管，避免燈與廢水直接接觸，反應管直徑受到紫外燈照射距離的限制故較小，反應管數量以實驗室實驗數據為考，根據廢水水質、水量、反應效率、經濟等因素確定。

　　工藝流程為:廢水經傳統生化系統處理后，二沉池出水進入循環反應池，后經循環泵抽經砂濾器去除廢水中的懸浮顆粒物質，降低廢水的濁度，提高廢水的紫外光透光度，再自流進入光觸媒系統中進行光催化氧化反應，出水回流至循環反應池，直至光觸媒系統出水符合相應的標準后排放或回用。
