氯酚是工業廢水中常見的污染物，具有高毒性和難生物降解性，因此，氯酚的消減始終是環境治理的熱點和難點。近年來，催化濕式過氧化氫氧化（CWPO）作為一項較為安全、簡單、高效和有發展前景的有機污染物消減技術，廣泛用于各種有機廢水處理中。

制備高效穩定的催化劑是CWPO技術的關鍵。目前過渡金屬（Fe、Cu等）-柱撐黏土（PILCs）催化劑因拓寬了催化劑適用的pH范圍、可減少催化劑活性組分的流失，成為CWPO發展的主流。Cu-PILCs通常有更廣的pH適用范圍和更低的活性組分流失，而Fe-PILCs常有更高的催化活性，所以結合二者優點的Fe-Cu-PILCs將是未來催化劑研究的重點。不過現有的研究多是針對苯酚降解，有關常溫常壓下催化降解氯酚的研究還甚少。由于氯原子的p電子和苯環上的π電子可形成穩定的共軛體系，所以氯酚比苯酚有更強的熱穩定性；另外，氯原子的存在也抑制了苯環裂解酶的活性，從而增加了氯酚的抗生物降解能力。可見，含氯酚廢水處理不僅是有機廢水處理的一個難題，也是長期以來傳統生化處理技術難以克服的瓶頸。基于這些考慮，筆者采用共沉淀法制備了Fe-Cu-PILC催化劑，并考察其催化H2O2氧化降解4-氯酚（4-CP）的反應活性與影響因素，旨在發展溫和、高效、價廉的CWPO技術，以用于含氯酚廢水的消減研究中。

1實驗部分

1.1實驗材料
Na-膨潤土、4-CP（質量分?jǐn)?shù)99%），AlfaAesar公司；AlCl3•6H2O、FeCl3•6H2O、CuCl2•2H2O、NaOH、H2O2（質量分?jǐn)?shù)30%）等，均為分析純，購自國藥集團上海化學試劑公司；實驗用水為超純水（18.2MΩ•cm）。

1.2Fe-Cu-PILC催化劑的制備與表征
柱撐溶液的制備：向1L三口瓶中預先加入100mL水，在60℃水浴加熱及磁力攪拌下，將等體積的AlCl3溶液、FeCl3溶液、CuCl2溶液和NaOH溶液同時、逐滴滴入三口瓶（Al3+、Fe3+、Cu2+、OH-的物質的量比為10∶1∶1∶24）。滴入完成后，仍保持60℃水浴及磁力攪拌，反應3h，再經靜置、室溫過夜后，得到柱撐溶液。

Fe-Cu-PILC的制備：在80℃水浴加熱及磁力攪拌下，將預先攪拌分散24h的膨潤土懸液（質量分?jǐn)?shù)2%）逐滴滴入上述柱撐溶液中〔比例為1g膨潤土加入10mmol的Fe+Cu+Al〕。滴入完成后，仍保持80℃水浴及磁力攪拌，反應3h。混合溶液經靜置、室溫老化24h，然后離心獲得固體，多次水洗至無Cl-檢出（硝酸銀比色法），再將固體冷凍干燥、磨碎、過100目篩。最后，將固體樣品在300℃焙燒2h（加熱速率2℃/min），得到Fe-Cu-PILC催化劑。

催化劑表征：采用S-4800冷場發射掃描電鏡-能譜儀（Hitachi公司）測定樣品形貌及元素構成；采用XRD-6100粉末X射線衍射儀（Shimadzu公司）測定樣品物相組成及層間距；比表面積（SBET）及孔徑采用NOVA3000自動吸附儀（美國Quantachrome公司）測量。

1.34-CP氧化實驗
實驗設計反應條件分別為：4-CP濃度（1、2、4mmol/L），催化劑劑量（0.3、0.5、0.8、1.0、1.5、2.0g/L），n（H2O2）∶n（4-CP）（10、13、15、20、25），反應溫度（30、40、50℃），pH（2.7、4.3、4.8、5.2、6.0、6.8、8.0、8.8）。

取150mL一定濃度的4-CP溶液與催化劑放入250mL三口瓶，磁力攪拌，并加入少量HCl溶液及NaOH溶液調節至需要的pH。待水浴加熱到設定溫度后，加入一定量的H2O2啟動氧化反應，于不同時間內（5、10、20、30、45、60、90、120min）取出少量反應液，立即加入0.1gMnO2消除殘余的H2O2〔8〕，然后離心、收集上清液，測定剩余的4-CP及總有機碳（TOC）。

采用ACQUITYUPLCH-Class超高效液相色譜（Waters公司）測定4-CP濃度，流動相為甲醇-水（體積比50∶50）；TOC由TOC-5000總有機碳分析儀（Shimadzu公司）測定。

2結果與討論

2.1Fe-Cu-PILC催化劑表面性質

圖1 Fe-Cu-PILC催化劑的XRD圖譜

圖1顯示：原始黏土（Na-膨潤土）在7.3°出現一個強衍射峰，被認為是基面（001）衍射〔5〕，對應其層間距（d001）為1.21nm；Fe和Cu柱撐后，（001）衍射峰向低角度（5.46°）遷移，相應的d001增加到1.62nm，然而黏土結構沒有受到明顯影響〔9〕。這表明金屬已成功插入黏土層間。

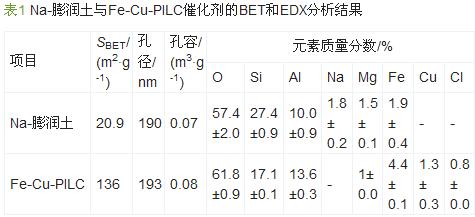

Na-膨潤土與Fe-Cu-PILC催化劑的比表面積（SBET）及元素構成（EDX）如表1所示。

由表 1可見，柱撐后黏土的SBET和金屬含量（Fe、Cu、Al）均明顯增加，表明Fe和Cu都已成功插入黏土層間。不同選擇區域的EDX分析結果表明，F(xiàn)e和（或）Cu幾乎均勻地分布于黏土材料的外表面，說明筆者采用的柱撐方法是有效的，能夠獲得分散度較高的活性金屬-柱撐黏土催化劑。由Na-膨潤土與Fe-Cu-PILC催化劑的SEM譜圖（圖 2a、b）可知：膨潤土是典型的層狀結構，有光滑的表面；金屬柱撐后，黏土表面變得粗糙、破碎而多孔。這與SBET數據一致：金屬柱撐后SBET增加了5倍多。

圖 2 Na-膨潤土和Fe-Cu-PILC的SEM譜圖

2.2 Fe-Cu-PILC催化劑活性
在4-CP為2 mmol/L、H2O2為30 mmol/L、催化劑為1 g/L、pH=6.8、40 ℃條件下，研究4-CP氧化反應動力學。

4-CP在40℃時的揮發損失及催化劑對其吸附作用都十分有限（約3%），可以忽略不計；催化劑與H2O2存在下，反應60min即可完全氧化4-CP；H2O2對4-CP的氧化作用也較弱，反應2h后僅有約13%的4-CP被氧化降解；未經改性的Na-膨潤土與H2O2同時存在下，對4-CP的去除率也僅有7%，可以認為其基本不具有催化效果。因此，4-CP主要是通過催化氧化反應得以去除，且實驗制備的Fe-Cu-PILC催化劑對該反應顯示出很好的催化活性。

在相同的實驗條件下考察Fe-Cu-PILC催化劑的循環使用情況（反應時間2h）。實驗發現，催化劑使用5次時對4-CP的去除率仍可達100%，使用6次后對4-CP的去除率達99.7%，說明催化活性沒有明顯降低。TOC轉化率（4-CP礦化）盡管有所下降，但仍保持在50%以上，暗示該催化劑經過水洗、干燥等簡單處理后可重復應用至少6次（確保4-CP完全氧化、一半有機物被礦化）。多次循環應用后，催化劑表面有一定程度的積炭，金屬活性組分特別是Fe也有一定程度的流失（EDX分析結果表明Fe質量分?jǐn)?shù)由4.4%降到2.2%，而Na-膨潤土中鐵的質量分?jǐn)?shù)為1.9%，即黏土層間有活性的Fe流失較多），導致活性降低或失去活性。MingliangLuo等〔10〕制備的Fe-PILC催化劑用于苯酚氧化實驗時，催化劑的循環使用次數僅為3次。筆者應用的Fe-Cu-PILC催化劑對4-氯酚氧化循環次數較多，可能在于其具有高含量的活性Cu（EDX分析結果表明：6次循環后Cu的質量分?jǐn)?shù)由1.3%降為1.2%，即Fe-Cu-PILC催化劑中Cu幾乎沒有流失）。

2.34-CP氧化反應的影響因素
催化濕式過氧化氫氧化反應通常受多種因素影響，如催化劑劑量、氧化劑濃度、反應溫度、體系初始pH等，圖4~圖6顯示了這些因素對4-CP的影響。

催化劑劑量及氧化劑濃度對4-CP氧化效果的影響
（a）反應條件：4-CP2mmol/L、H2O230mmol/L、pH為6.8、40℃；
（b）反應條件：4-CP2mmol/L、催化劑1g/L、pH為6.8、40℃。

由圖可以看出：隨著催化劑劑量和氧化劑濃度的增加，4-CP的氧化反應速率增加。這主要是因?yàn)镃WPO是表面催化H2O2分解產生HO•的反應〔11〕，在一定范圍內，隨著催化劑劑量和氧化劑濃度的增加，H2O2分解產生的HO•隨之增加，4-CP的反應速率也相應提高〔12〕。當催化劑劑量>0.5g/L、氧化劑濃度>26mmol/L后，4-CP氧化反應速率增加不明顯。根據C6H5OCl+13H2O2→6CO2+15H2O+HCl可知，理論上2mmol/L的4-CP完全氧化所需H2O2濃度為26mmol/L，即n（H2O2）∶n（4-CP）=13。而通常在實際CWPO反應中，H2O2濃度要比理論值高。此外，結合圖4及成本考慮，催化劑用量選取與多數研究一致的數值1g/L〔13〕。綜合反應活性、經濟性和環境友好性，推薦較佳的4-CP氧化條件：催化劑用量1g/L、n（H2O2）∶n（4-CP）=15。

在低溫條件下（如30℃），4-CP的氧化需較長的誘導期（60min），隨著反應溫度增加誘導期明顯縮短，且反應速率顯著增加，以致在40、50℃下完全去除4-CP分別只需約45、20min（見圖5）。這與ShiweiZhou等的研究結果基本一致〔14〕，考慮到成本，40℃是較為合理的選擇。而郭茂峰等〔15〕制備的Fe-Cu-PILC催化劑催化苯酚氧化時，需要高于40℃才能打破能壘限制，當其反應溫度≤40℃、反應3h僅有30%苯酚被氧化。這也可證實筆者制備的Fe-Cu-PILC催化劑具有更好的催化活性。從圖5（b）可以看出，盡管4-CP濃度較高（4mmol/L），其氧化誘導期延長、反應速率降低，但仍能被很好地催化氧化。JingGuo〔16〕及C.Catrinescu等〔13〕均指出隨反應物初始濃度增加，反應中產生的一些聚合物會越來越多地占據催化劑的酸性活性位，進而降低催化劑活性。而顯示，該Fe-Cu-PILC催化劑可能對這些聚合物的積聚具有一定的抗性，可在較高的反應物濃度中維持高催化活性。具體參見http://www.jianfeilema.cn更多相關技術文檔。

（a）反應條件：4-CP2mmol/L、H2O230mmol/L、催化劑1g/L、pH為6.8；（b）反應條件：H2O230mmol/L、催化劑1g/L、pH為6.8、40℃。

除反應溫度外，對4-CP氧化效果影響顯著的另一因素是反應體系的初始pH。在4-CP為2mmol/L、H2O2為30mmol/L、催化劑用量為1g/L、40℃、反應時間2h條件下，從圖6可看出，在較寬的pH范圍內（2.7~6.8），4-CP經2h反應都能被完全去除。此pH范圍不僅遠寬于傳統Fenton反應而且寬于Fe基非均相催化劑催化的類Fenton反應〔17〕，強烈支持S.Caudo等〔5〕的觀點：Cu基非均相催化劑具有更寬的pH適用范圍。pH高于某一特定值（6.8左右）后，反應進行程度降低，且pH達到9左右后催化氧化反應基本無法進行。這是因?yàn)椋瑸榫S持CWPO中催化劑催化H2O2分解產生HO•的能力，催化劑表面需要保持一定的酸度；pH較高時H2O2主要分解成氧。J.M.Tatibou?觕t等〔18〕也發現pH在HO•產生過程中發揮重要作用，pH在3.7左右時HO•出現最大值。總之，pH顯著影響4-CP的氧化反應，并在較寬的pH范圍（2.7~6.8）都能保證4-CP被完全氧化。所以從節省成本及環境方面考慮，采用CWPO處理實際4-CP廢水時不必加酸來調整體系pH（即初始pH為6.8）。

3結論
（1）采用共沉淀法合成了鐵銅柱撐黏土（Fe-Cu-PILC）催化劑，經XRD、SEM、EDX及比表面積測定證實Fe和Cu已成功插入黏土層間。

（2）該Fe-Cu-PILC催化劑對4-CP的氧化反應有很好的催化活性，40℃、60min內即可使4-CP完全氧化降解，且該催化劑能夠循環使用6次。

（3）Fe-Cu-PILC催化劑催化H2O2氧化4-CP反應明顯受催化劑劑量、氧化劑濃度、反應溫度、pH及反應物濃度等影響，推薦適宜的反應條件為：c（4-CP）=2mmol/L、c（H2O2）=30mmol/L、催化劑用量1g/L、pH為2.7~6.8、反應溫度40℃、反應時間2h。
