某地加工廠廢水水質如下：

        酸性廢水：含硫酸，硝酸，鹽酸，少量氫氟酸
        Q：15-20 M3/hr  PH=2-3

        玻屑廢水：含細小玻璃渣
        Q：10 M3/hr

        氫氟酸廢水:： 該廢水以氟離子為主要污染物
        Q：10 M3/hr
        F-=100mg/L

        含砷廢水：主要以亞砷酸離子與砷酸離子形式存在
        Q：3-4 M3/hr
        [AS]=3-5mg/L

        1 廢水處理系統設計處理能力

        酸性廢水：Q：20 M3/hr  PH=2-3
        玻屑廢水：Q：10 M3/hr
        氫氟酸廢水:：Q：10 M3/hr  F-=250mg/L
        含砷廢水：Q：4 M3/hr

        2 廢水處理系統處理后排放水標準

        F-<2PPM(即mg/l)
        PH6～9
        [AS]<0.05PPM
        SS<70

        3.1 含氟含砷廢水處理設計.

        3.1.1 處理原理

        該廢水主要含有大量的F-離子和砷，這些F-離子以游離態形式存在于廢水中。添加Ca（OH）2作沉淀劑，通過小試確定PH值與氟化物殘留濃度曲線，在實驗區間會出現兩極小值，以這兩點PH值作兩次沉淀的基點，進行二次沉淀，嚴格控制PH值, 用鋁系無機聚合物強化共沉淀，可滿足F-離子的去除效率。

        砷處理方法：采用石灰沉淀,利用共沉淀可有效降低對PH值的要求，(砷與鋁，鐵(三價)都在PH=5.8時基本完成沉淀，<0.02。

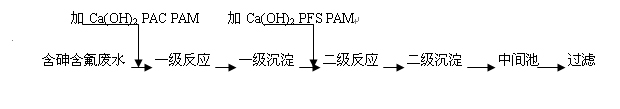

        過程簡要說明及主要化學反應：

        3.1.2處理藥劑

   3.2 玻屑廢水處理

        3.2.1 處理原理

        該廢水主要含細小玻璃渣(比面粉細)，以膠體形式存在，出水在貯池預沉后，在反應槽加入PAM破穩，后進行固液分離。

        3.1.2處理藥劑

        PAM （工業級） 固體

        3.3   中和系統

        3.3.1 處理原理

        沉淀分離后的含砷含氟廢水進入中和貯水池與酸性廢水混合，回調PH，再經砂濾器過濾，進入中和槽用酸堿精調PH，達標排放。

        3.3.2處理藥劑

        HCl （工業級） 液體
        NaOH （工業級） 固體

        4  管路設計

        1.  壓縮空氣管路：
        （1）高壓主氣管（P≥0.3MPa）采用鍍鋅鋼管。
        （2）與隔膜泵連接氣管采用強增塑料軟管或橡膠管。
        （3）與廢水接觸的空氣攪拌管采用PVC管。

        2. 廢水管：
        廢水以及加藥管均采用UPVC管道。部分加藥管采用增強塑料軟管。
