公布日：2023.11.21
申請日：2023.08.03
分類號：B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要
本發明涉及一種側向流沉淀排泥裝置，包括多個沿第一方向布置的沉淀組件，每一沉淀組件包括：沿垂直于第一方向的第二方向延伸的豎直板。多個垂直于豎直板且沿第二方向間隔設置在豎直板上的導泥板。多個沿豎直方向間隔設置的傾斜板體，傾斜板體沿第二方向延伸，傾斜板體的兩端分別連同一沉淀組件的導泥板以及相鄰沉淀組件的豎直板。相鄰兩個傾斜板體之間形成水平延伸的水流通道，傾斜板體上的污泥能進入相鄰兩個導泥板之間形成的豎直延伸的排泥通道內。其有益效果是，相鄰兩導泥板形成的排泥通道無障礙物遮擋，傾斜板體上的污泥能順利滑落進入排泥通道內并向下滑落，提高了沉淀效率。同時，傾斜板體的上下側面均能完全接觸污水，提升了沉淀效率。
權利要求書
1.一種側向流沉淀排泥裝置，其特征在于，包括多個沿第一方向(A)布置的沉淀組件(1)，每一所述沉淀組件(1)包括：沿垂直于所述第一方向(A)的第二方向(B)延伸的豎直板(2)；多個垂直于所述豎直板(2)且沿所述第二方向(B)間隔設置在所述豎直板(2)上的導泥板(3)；多個沿豎直方向間隔設置的傾斜板體(4)，所述傾斜板體(4)沿所述第二方向(B)延伸，且所述傾斜板體(4)的兩端分別連接同一所述沉淀組件(1)的所述導泥板(3)以及相鄰所述沉淀組件(1)的所述豎直板(2)；相鄰兩個所述傾斜板體(4)之間形成水平延伸的水流通道(C)，所述傾斜板體(4)上的污泥能夠進入相鄰兩個所述導泥板(3)之間形成的豎直延伸的排泥通道(D)內。
2.如權利要求1所述的側向流沉淀排泥裝置，其特征在于，所述導泥板(3)靠近同一所述沉淀組件(1)的所述傾斜板體(4)的一側沿豎直方向間隔設置多個第一凸塊(31)；所述豎直板(2)靠近相鄰所述沉淀組件(1)的所述傾斜板體(4)的一側沿豎直方向間隔設置多個第二凸塊(21)；所述傾斜板體(4)的一端抵靠同一所述沉淀組件(1)的所述導泥板(3)的所述第一凸塊(31)的頂部，另一端抵靠相鄰所述沉淀組件(1)的所述豎直板(2)的所述第二凸塊(21)的底部。
3.如權利要求1所述的側向流沉淀排泥裝置，其特征在于，所述傾斜板體(4)和水平方向之間的夾角為60°-90°。
4.如權利要求3所述的側向流沉淀排泥裝置，其特征在于，所述傾斜板體(4)和水平方向之間的夾角為70°。
5.如權利要求1所述的側向流沉淀排泥裝置，其特征在于，還包括支撐框架(5)，所述沉淀組件(1)可拆卸設置在所述支撐框架(5)內。
6.如權利要求5所述的側向流沉淀排泥裝置，其特征在于，所述支撐框架(5)上設置噴淋管，所述噴淋管上設置用于向所述沉淀組件(1)噴淋的噴頭。

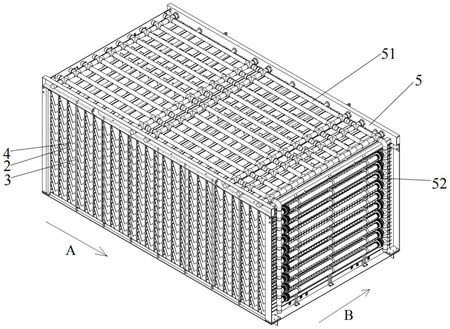

7.如權利要求6所述的側向流沉淀排泥裝置，其特征在于，所述噴淋管包括多個第一噴淋管(51)和多個第二噴淋管(52)，所述噴頭包括多個第一噴頭和多個第二噴頭；多個所述第一噴淋管(51)沿第一方向(A)間隔設置在所述支撐框架(5)的頂部且沿所述第一方向(A)水平延伸，多個所述第一噴頭沿所述第一方向(A)間隔設置在所述第一噴淋管(51)上；多個所述第二噴淋管(52)沿豎直方向間隔設置在所述支撐框架(5)的一側或兩側且沿所述第二方向(B)水平延伸，多個所述第二噴頭沿所述第二方向(B)間隔設置在所述第二噴淋管(52)上。
8.如權利要求1所述的側向流沉淀排泥裝置，其特征在于，所述豎直板(2)和所述導泥板(3)為一體式構件。
9.一種如權利要求1-8任一項所述的側向流沉淀排泥裝置的沉淀方法，其特征在于，包括如下步驟：S1：污水沿所述第二方向(B)流動進入相鄰兩個所述傾斜板體(4)之間的所述水流通道(C)內；S2：進入所述水流通道(C)內的污水中的污泥沿所述傾斜板體(4)滑落，以進入相鄰兩個所述導泥板(3)之間的所述排泥通道(D)內并下落。
發明內容
(一)要解決的技術問題
鑒于現有技術的上述缺點、不足，本發明提供一種側向流沉淀排泥裝置及沉淀方法，其解決了目前采用的側向流斜板裝置和側向流水平管裝置的沉淀效率均較低的技術問題。
(二)技術方案
為了達到上述目的，本發明采用的主要技術方案包括：
第一方面，本發明實施例提供一種側向流沉淀排泥裝置，包括多個沿第一方向布置的沉淀組件，每一所述沉淀組件包括：
沿垂直于所述第一方向的第二方向延伸的豎直板；
多個垂直于所述豎直板且沿所述第二方向間隔設置在所述豎直板上的導泥板；
多個沿豎直方向間隔設置的傾斜板體，所述傾斜板體沿所述第二方向延伸，且所述傾斜板體的兩端分別連接同一所述沉淀組件的所述導泥板以及相鄰所述沉淀組件的所述豎直板；
相鄰兩個所述傾斜板體之間形成水平延伸的水流通道，所述傾斜板體上的污泥能夠進入相鄰兩個所述導泥板之間形成的豎直延伸的排泥通道內。
根據本發明，所述導泥板靠近同一所述沉淀組件的所述傾斜板體的一側沿豎直方向間隔設置多個第一凸塊；
所述豎直板靠近相鄰所述沉淀組件的所述傾斜板體的一側沿豎直方向間隔設置多個第二凸塊；
所述傾斜板體的一端抵靠同一所述沉淀組件的所述導泥板的所述第一凸塊的頂部，另一端抵靠相鄰所述沉淀組件的所述豎直板的所述第二凸塊的底部。
根據本發明，所述傾斜板體和水平方向之間的夾角為60°-90°。
根據本發明，所述傾斜板體和水平方向之間的夾角為70°。
根據本發明，還包括支撐框架，所述沉淀組件可拆卸設置在所述支撐框架內。
根據本發明，所述支撐框架上設置噴淋管，所述噴淋管上設置用于向所述沉淀組件噴淋的噴頭。
根據本發明，所述噴淋管包括多個第一噴淋管和多個第二噴淋管，所述噴頭包括多個第一噴頭和多個第二噴頭；
多個所述第一噴淋管沿第一方向間隔設置在所述支撐框架的頂部且沿所述第一方向水平延伸，多個所述第一噴頭沿所述第一方向間隔設置在所述第一噴淋管上；
多個所述第二噴淋管沿豎直方向間隔設置在所述支撐框架的一側或兩側且沿所述第二方向水平延伸，多個所述第二噴頭沿所述第二方向間隔設置在所述第二噴淋管上。
根據本發明，所述豎直板和所述導泥板為一體式構件。
第二方面，本發明還提供一種側向流沉淀排泥裝置的沉淀方法，包括如下步驟：
S1：污水沿所述第二方向流動進入相鄰兩個所述傾斜板體之間的所述水流通道內；
S2：進入所述水流通道內的污水中的污泥沿所述傾斜板體滑落，以進入相鄰兩個所述導泥板之間的所述排泥通道內并下落。
(三)有益效果
本發明的有益效果是：本發明的側向流沉淀排泥裝置，包括多個沿第一方向布置的沉淀組件，沉淀組件中沿豎直方向間隔設置的相鄰兩個傾斜板體之間形成水平延伸的水流通道，傾斜板體上的污泥沿傾斜板體滑落，能夠進入垂直于所述豎直板且沿所述第二方向間隔設置在所述豎直板上的相鄰兩個導泥板之間形成排泥通道內，進而沿豎直延伸的排泥通道下落，以排出和沉淀污水中的污泥。由于相鄰兩個導泥板之間形成的豎直延伸的排泥通道無障礙物遮擋，傾斜板體上的污泥能夠順利滑落進入排泥通道內并向下滑落，避免傾斜板體下部的污泥分散再次進入污水水體內，進而提高了泥水分離的沉淀效率。同時，傾斜板體的上下側面均能完全接觸污水，其有效接觸面積為100％，進一步提升了沉淀效率。進而，沿第一方向布置多個沉淀組件，能夠縮小側向流沉淀排泥裝置的整體占地面積。
（發明人：吳鵬鵬;耿洪釗;陳晨）
