公布日：2024.06.07
申請日：2024.05.08
分類號：C02F1/52(2023.01)I;C02F7/00(2006.01)I
摘要
本發明涉及環保工程污水處理技術領域，且公開了一種基于循環式混合原理的污水處理設備，包括罐體，罐體的側壁固定連接有襯套，襯套與罐體之間形成混合腔，罐體的上端設置有開口，開口處固定連接有蓋板，蓋板的中心處通過滾動軸承轉動連接有套管，套管內設置有主軸，主軸上設置有循環機構，循環機構通過改變污水在罐體內的循環流動方向和流動速度，使處理劑能夠充分的溶解在污水中，主軸的下端安裝有泵送組件。該基于循環式混合原理的污水處理設備，可以使污水在設備內循環流動，改變污水在與處理劑混合時的流動方向和流動速度，還可以攪動污水的速度，提高污水與處理劑的混合效率，降低處理污水的時間。
權利要求書

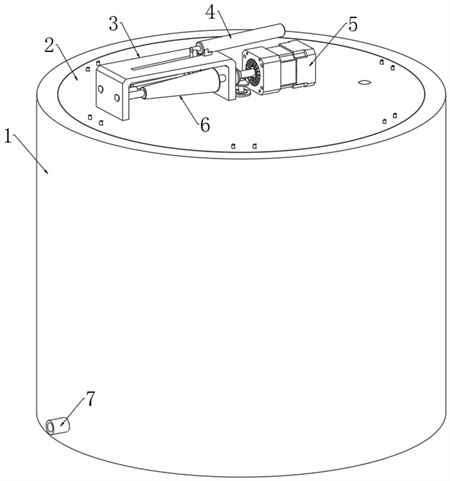

1.一種基于循環式混合原理的污水處理設備，包括罐體（11），其特征在于：所述罐體（11）的側壁固定連接有襯套（1），所述襯套（1）與罐體（11）之間形成混合腔，所述罐體（11）的上端設置有開口，所述開口處固定連接有蓋板（2），所述蓋板（2）的中心處通過滾動軸承轉動連接有套管（20），所述套管（20）內設置有主軸（28），所述主軸（28）的下端安裝有泵送組件，所述泵送組件上安裝有攪拌架，所述主軸（28）上設置有循環機構，所述循環機構包括異形殼體（16）和罩體（18），所述異形殼體（16）的上端通過螺栓固定連接有底座（25），所述底座（25）的上端安裝有改變水流方向的排水組件，所述排水組件的上端安裝有端蓋（21），所述端蓋（21）固定在套管（20）的下端，所述端蓋（21）的中心處通過第一密封軸承與主軸（28）的軸壁轉動連接，所述主軸（28）的下端通過第二密封軸承轉動連接在罐體（11）的內壁上，所述罩體（18）的側壁開設有多個矩形孔，所述攪拌架的端部固定在矩形孔內，所述泵送組件安裝在罩體（18）內,所述主軸（28）的下端延伸至罩體（18）內并與泵送組件相連，所述罩體（18）的上端設有引流部（34），所述排水組件包括多個環形塊（22），所述環形塊（22）的側壁開設有多個弧形結構的過流孔（24），所述過流孔（24）的一側開設有過流通道（26），所述過流通道（26）與環形塊（22）的內側連通，所述環形塊（22）的上下兩端邊角處均開設有多個缺口（23）；所述蓋板（2）的上端安裝有龍門架（3），所述龍門架（3）上安裝有轉軸，所述轉軸的軸壁上安裝有傳動機構，所述傳動機構用于驅動主軸（28），所述龍門架（3）的側壁安裝有聯動組件，所述聯動組件與攪拌架的上端相連，所述聯動組件包括第一錐面輪（6）和第二錐面輪（47），所述第一錐面輪（6）和第二錐面輪（47）對稱設置并共同接觸有傳動輪（44），所述傳動輪（44）的中心處通過多棱孔套接有多棱軸，所述多棱軸通過滾針軸承轉動連接在龍門架（3）上，所述傳動輪（44）的側壁開設有環形槽，所述環形槽內設有撥叉（45），所述撥叉（45）的側壁通過方孔套接有導向桿（46），所述導向桿（46）固定在龍門架（3）上，所述龍門架（3）的上端固定連接有電動推桿（4），所述電動推桿（4）的輸出端固定連接有制動塊，所述龍門架（3）的水平部（17）通過條形孔與制動塊套接，所述制動塊與撥叉（45）的上端固定連接，所述第二錐面輪（47）固定連接有旋轉軸，所述旋轉軸通過滾針軸承轉動連接在龍門架（3）上，所述旋轉軸的軸壁上固定連接有第三錐齒輪（48），所述第三錐齒輪（48）的一側嚙合有第四錐齒輪（49），所述第四錐齒輪（49）的下端固定連接有傳動軸，所述傳動軸的軸壁通過滾珠軸承轉動連接在蓋板（2）上，所述傳動軸的下端固定連接有第一齒輪（50），所述第一齒輪（50）嚙合有第一內齒圈（13），所述第一內齒圈（13）同軸心固定在攪拌架的上端。
2.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述主軸（28）的軸壁上固定連接有多個支架，多個所述支架上固定連接有螺旋組件（27），所述螺旋組件（27）由多個第一螺旋板和多個第二螺旋板組成，所述螺旋組件（27）設置在排水組件內。
3.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述異形殼體（16）的側壁設置有多個混合部（33），所述罩體（18）固定在異形殼體（16）的下端，所述攪拌架由多個矩形管（9）組成，多個所述矩形管（9）上均設置有兩個水平部（17），其中上端的所述水平部（17）共同固定連接有套筒，所述套筒通過滾珠軸承轉動連接在套管（20）的管壁上，下端的所述水平部（17）共同固定連接在泵送組件上，所述矩形管（9）與罐體（11）內壁接觸的邊角處開設有兩個條形進水孔。
4.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述泵送組件包括螺旋葉片（35）、水泵葉輪（37）和轉盤（36），所述螺旋葉片（35）、水泵葉輪（37）和轉盤（36）由上至下固定在主軸（28）的軸壁上，所述轉盤（36）固定在主軸（28）的軸壁上并設置有多個延伸部，且延伸部的一端設置有彎折部（38）。
5.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述傳動機構包括電機（5），所述電機（5）固定在蓋板（2）的上端，所述轉軸通過滾珠軸承轉動連接在龍門架（3）內，所述電機（5）的輸出端與轉軸的一端固定連接，所述轉軸的軸壁上固定連接有第一錐齒輪（52），所述第一錐齒輪（52）的一側嚙合有第二錐齒輪（51），所述第二錐齒輪（51）固定在主軸（28）的上端。
6.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述攪拌架與罐體（11）的內壁接觸，所述攪拌架上通過軸承座轉動連接有多個攪拌軸（14），多個所述攪拌軸（14）的軸壁上均固定連接有多組攪拌葉（15），所述攪拌葉（15）的兩端均設置有兩個擾流部，所述蓋板（2）的下端固定連接有第二內齒圈（12），所述第二內齒圈（12）內側嚙合有多個第二齒輪（19），多個所述第二齒輪（19）分別與多個攪拌軸（14）的上端固定連接。
7.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述罐體（11）上端的開口邊緣處固定連接有多個導流管（10），所述導流管（10）內固定連接有橡膠塊（40），所述橡膠塊（40）相對的兩端均開設有凹槽，兩個所述凹槽之間貫穿開設有兩個通孔（41），所述橡膠塊（40）相對的兩側均開設有沉孔，兩個所述沉孔之間貫穿開設有多個進氣孔（43），所述進氣孔（43）與通孔（41）連通，所述沉孔內固定連接有擋板（42），所述導流管（10）的管壁上固定連接有兩個進氣管（39），所述進氣管（39）的一端貫穿蓋板（2）的側壁，所述進氣管（39）的另一端貫穿導流管（10）的側壁并與沉孔連通。
8.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述環形塊（22）的上端設置有定位凸起（31），所述環形塊（22）的下端開設有定位卡槽（32），所述底座（25）的上端固定連接有卡環（30），且卡環（30）與最下方的定位卡槽（32）卡接，所述卡環（30）內通過支撐架與主軸（28）的軸壁轉動連接。
9.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：所述襯套（1）的一側固定連接有進水管（7），所述罐體（11）的側壁通過安裝孔與進水管（7）的管壁固定連接，所述襯套（1）的另一側固定連接有出水管（8），所述出水管（8）的一端與混合腔連通。
10.根據權利要求1所述的一種基于循環式混合原理的污水處理設備，其特征在于：多個所述環形塊（22）的側壁均通過圓孔共同套接有多個固定柱（29），多個所述固定柱（29）的一端均固定在底座（25）的上端，所述端蓋（21）的上端通過圓孔與固定柱（29）的側壁套接，所述固定柱（29）的上端連接有螺帽。
發明內容
（一）解決的技術問題
針對現有技術的不足，本發明提供了一種基于循環式混合原理的污水處理設備，解決了攪拌混合污水需要的混合時間較長，增加了污水的處理時間，此外當攪拌速度較快時，混合效果較佳的區域為靠近攪拌桿附近，而且污水在池內形成水流使的絮凝劑也同步流動，二者的相對速度比較接近，不利于絮凝劑快速溶解在污水中的問題。
（二）技術方案
為實現上述的目的，本發明提供如下技術方案：一種基于循環式混合原理的污水處理設備，包括罐體，所述罐體的側壁固定連接有襯套，所述襯套與罐體之間形成混合腔，所述罐體的上端設置有開口，所述開口處固定連接有蓋板，所述蓋板的中心處通過滾動軸承轉動連接有套管，所述套管內設置有主軸，所述主軸上設置有循環機構，所述循環機構通過改變污水在罐體內的循環流動方向和流動速度，使處理劑能夠充分的溶解在污水中；
所述主軸的下端安裝有泵送組件，所述泵送組件上安裝有攪拌架，所述攪拌架與罐體的內壁接觸；
所述蓋板的上端安裝有龍門架，所述龍門架上安裝有轉軸，所述轉軸的軸壁上安裝有傳動機構，所述傳動機構用于驅動主軸，所述龍門架的側壁安裝有聯動組件，所述聯動組件與攪拌架的上端相連；
所述襯套的一側固定連接有進水管，所述罐體的側壁通過安裝孔與進水管的管壁固定連接，所述襯套的另一側固定連接有出水管，所述出水管的一端與混合腔連通，所述罐體上端的開口邊緣處固定連接有多個導流管。
優選的，所述循環機構包括異形殼體和罩體，所述異形殼體的側壁設置有多個混合部，所述異形殼體的上端通過螺栓固定連接有底座，所述底座的上端安裝有改變水流方向的排水組件，所述排水組件的上端安裝有端蓋，所述端蓋固定在套管的下端，所述端蓋的中心處通過第一密封軸承與主軸的軸壁轉動連接，所述主軸的下端通過第二密封軸承轉動連接在罐體的內壁上，所述罩體的側壁開設有多個矩形孔，所述攪拌架的端部固定在矩形孔內，所述泵送組件安裝在罩體內,所述主軸的下端延伸至罩體內并與泵送組件相連，所述罩體的上端設有引流部。
優選的，所述排水組件包括多個環形塊，多個所述環形塊的側壁均通過圓孔共同套接有多個固定柱，多個所述固定柱的一端均固定在底座的上端，所述端蓋的上端通過圓孔與固定柱的側壁套接，所述固定柱的上端連接有螺帽，所述環形塊的側壁開設有多個弧形結構的過流孔，所述過流孔的一側開設有過流通道，所述過流通道與環形塊的內側連通，所述環形塊的上下兩端邊角處均開設有多個缺口；
所述環形塊的上端設置有定位凸起，所述環形塊的下端開設有定位卡槽，所述底座的上端固定連接有卡環，且卡環與最下方的定位卡槽卡接，所述卡環內通過支撐架與主軸的軸壁轉動連接。
優選的，所述主軸的軸壁上固定連接有多個支架，多個所述支架上固定連接有螺旋組件，所述螺旋組件由多個第一螺旋板和多個第二螺旋板組成，所述螺旋組件設置在排水組件內。
優選的，所述異形殼體的側壁設置有多個混合部，所述罩體固定在異形殼體的下端，所述攪拌架由多個矩形管組成，多個所述矩形管上均設置有兩個水平部，其中上端的所述水平部共同固定連接有套筒，所述套筒通過滾珠軸承轉動連接在套管的管壁上，下端的所述水平部共同固定連接在泵送組件上，所述矩形管與罐體內壁接觸的邊角處開設有兩個條形進水孔。
優選的，所述泵送組件包括螺旋葉片、水泵葉輪和轉盤，所述螺旋葉片、水泵葉輪和轉盤由上至下固定在主軸的軸壁上，所述轉盤固定在主軸的軸壁上并設置有多個延伸部，且延伸部的一端設置有彎折部。
優選的，所述傳動機構包括電機，所述電機固定在蓋板的上端，所述轉軸通過滾珠軸承轉動連接在龍門架內，所述電機的輸出端與轉軸的一端固定連接，所述轉軸的軸壁上固定連接有第一錐齒輪，所述第一錐齒輪的一側嚙合有第二錐齒輪，所述第二錐齒輪固定在主軸的上端。
優選的，所述聯動組件包括第一錐面輪和第二錐面輪，所述第一錐面輪和第二錐面輪對稱設置并共同接觸有傳動輪，所述傳動輪的中心處通過多棱孔套接有多棱軸，所述多棱軸通過滾針軸承轉動連接在龍門架上，所述傳動輪的側壁開設有環形槽，所述環形槽內設有撥叉，所述撥叉的側壁通過方孔套接有導向桿，所述導向桿固定在龍門架上，所述龍門架的上端固定連接有電動推桿，所述電動推桿的輸出端固定連接有制動塊，所述龍門架的水平部通過條形孔與制動塊套接，所述制動塊與撥叉的上端固定連接，所述第二錐面輪固定連接有旋轉軸，所述旋轉軸通過滾針軸承轉動連接在龍門架上，所述旋轉軸的軸壁上固定連接有第三錐齒輪，所述第三錐齒輪的一側嚙合有第四錐齒輪，所述第四錐齒輪的下端固定連接有傳動軸，所述傳動軸的軸壁通過滾珠軸承轉動連接在蓋板上，所述傳動軸的下端固定連接有第一齒輪，所述第一齒輪嚙合有第一內齒圈，所述第一內齒圈同軸心固定在攪拌架的上端。
優選的，所述攪拌架上通過軸承座轉動連接有多個攪拌軸，多個所述攪拌軸的軸壁上均固定連接有多組攪拌葉，所述攪拌葉的兩端均設置有兩個擾流部，所述蓋板的下端固定連接有第二內齒圈，所述第二內齒圈內側嚙合有多個第二齒輪，多個所述第二齒輪分別與多個攪拌軸的上端固定連接。
優選的，所述導流管內固定連接有橡膠塊，所述橡膠塊相對的兩端均開設有凹槽，兩個所述凹槽之間貫穿開設有兩個通孔，所述橡膠塊相對的兩側均開設有沉孔，兩個所述沉孔之間貫穿開設有多個進氣孔，所述進氣孔與通孔連通，所述沉孔內固定連接有擋板，所述導流管的管壁上固定連接有兩個進氣管，所述進氣管的一端貫穿蓋板的側壁，所述進氣管的另一端貫穿導流管的側壁并與沉孔連通。
（三）有益效果
與現有技術相比，本發明提供了一種基于循環式混合原理的污水處理設備，具備以下有益效果：
1、本發明在使用的時候，將混合有處理劑的污水從進水管中送入罐體內，之后啟動電機帶動轉軸使第一錐齒輪旋轉，第一錐齒輪旋轉帶動第二錐齒輪使主軸旋轉，主軸旋轉時帶動由螺旋葉片、水泵葉輪和轉盤組成的泵送組件從罩體下端以及矩形管側壁上的條形進水孔內進入到罩體內，此時即可實現對污水進行第一次混合，罩體內的泵送組件在主軸帶動下高速旋轉，使污水被泵送至循環機構中，此時即可實現對污水進行第二次混合，當污水經過循環機構中的排水組件排出時能夠改變污水在罐體內的循環流動方向和流動速度，此時即可實現對污水的第三次混合，當污水從排水組件中排出時，即可實現污水在罐體內循環混合，從而能夠提高混合污水的速度加快處理劑在污水中的溶解效率，當污水持續輸入至罐體內時，污水經過導流管排入襯套與罐體之間形成混合腔內，混合腔內的污水則從出水管排出至污水處理系統的下一個設備中，當污水穿過導流管時，可以從進氣管中送入壓縮氣體，壓縮氣體進入到沉孔內被擋板分流，分流后的氣體從進氣孔內進入到通孔中，如此即可使壓縮氣體形成小氣泡融合在通孔內污水中，如此小氣泡在混合腔內隨著污水下移從出水管內排出，當小氣泡在污水中爆裂時同樣也可以起到混合和曝氣的作用。
2、本發明設置有的循環機構，在使用時，在主軸的帶動下泵送組件從罩體下端吸入污水，同時污水也從矩形管上的條形進水孔內進入，此時可以從不同的方向吸入污水，污水經過異形殼體內時，通過其內部的異形結構能夠使污水被混合，之后污水上升至由多個環形塊組成的排水組件內，污水先從過流通道進入到過流孔內，之后再從缺口中排出，此時污水的流通路徑為曲線路徑，此時可以在排水時改變污水的流動方向，使污水與處理劑充分的混合，并且由缺口內排出的污水形成射流排出，從而能夠使排出的污水沖擊罐體內的污水，起到再次的混合效果。
3、本發明設置有的聯動組件，能夠使攪拌架以較低的速度旋轉，當攪拌架旋轉時利用矩形管攪拌罐體內的污水，同時異形殼體能夠利用混合部同時對污水進行攪拌混合，此外，排水組件也同步低速旋轉，從而能夠使得污水能夠旋轉排出與罐體內的污水進行混合，還能使多個攪拌軸在圍繞主軸做公轉運動，同時又能夠同步進行自轉，在自轉時能夠帶動多組攪拌葉對污水進行攪拌混合，從而能夠有效的提高對污水的混合效果，并且還能夠根據需求該更改攪拌時的轉速，避免因攪拌速度過快使污水形成定向的水流，影響混合效率。
（發明人：劉庭蕾;孫碩;任紅梅;李智虎;卓雪杰;邵曉騏;楊俊）
