公布日：2024.06.07
申請日：2024.04.23
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F3/30(2023.01)N
摘要
本發明涉及污水處理技術領域，具體涉及一種動態組合式多級污水處理設備，包括有多個單元筒箱，多個單元筒箱縱向堆疊設置，還包括：連通開口，設置于所述單元筒箱的上端內側，所述單元筒箱的下端設置有間隔底蓋。本發明通過多個結構相同的單元筒箱縱向堆疊構成，可以根據處理需求自由調節組合安裝的單元筒箱的數量，同時裝置的堆疊設置有多個單元筒箱內部分別嵌合可拆卸安裝設置有各種處理單元，對污水進行厭氧、好氧、加壓、沉淀和消毒處理，適用于處理100噸/天以下水質及水量周期性變化較大的污水，并且可以根據需要連接不同數量和順序的處理單元，以根據污水處理需求進行動態調節組合，有利于提高裝置整體的適用性。
權利要求書

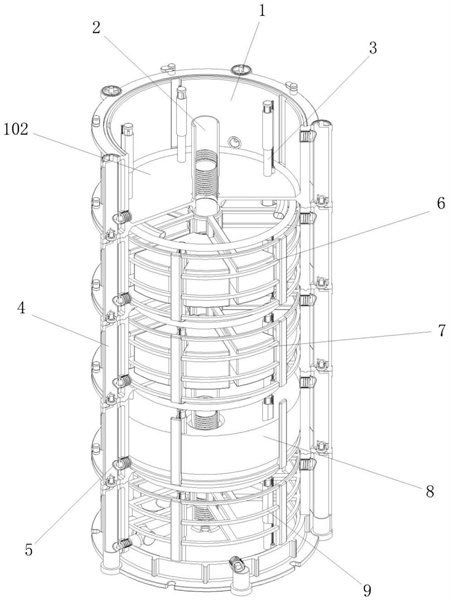

1.一種動態組合式多級污水處理設備，包括有多個單元筒箱(1)，多個單元筒箱(1)縱向堆疊設置，其特征在于，還包括：連通開口(101)，設置于所述單元筒箱(1)的上端內側，所述單元筒箱(1)的下端設置有間隔底蓋(102)，所述單元筒箱(1)的上下兩端分別設置有嵌合密封槽(103)和嵌合密封環(104)，相鄰單元筒箱(1)之間堆疊連接設置時通過嵌合密封槽(103)和嵌合密封環(104)相互嵌合封閉連接；溢流排水管(3)，豎向設置于所述單元筒箱(1)的中間，所述溢流排水管(3)的底部貫穿間隔底蓋(102)連接設置，所述溢流排水管(3)的側壁上側貫穿設置有豎向溢流槽(301)；水平連接管(5)，多個水平連接管(5)水平連接設置于所述單元筒箱(1)的側壁外側，所述水平連接管(5)的中間設置有調節連通閥(501)；所述單元筒箱(1)的側壁外側依次環繞設置有多個第一輸送管(4)和多個第二輸送管(401)，所述第一輸送管(4)的側壁頂部以及第二輸送管(401)的側壁底部均通過水平連接管(5)與單元筒箱(1)內部相互連接，所述第一輸送管(4)和第二輸送管(401)上下兩端均分別設置有輸送接頭(406)和輸送接口(402)，兩個單元筒箱(1)相互堆疊安裝設置時，上下兩側的輸送接頭(406)和輸送接口(402)相互嵌套封閉連接；堆疊設置有多個單元筒箱(1)內部分別嵌合可拆卸安裝設置有厭氧處理單元(6)、好氧處理單元(7)、沉淀處理單元(8)和消毒出水單元(9)。
2.根據權利要求1所述的動態組合式多級污水處理設備，其特征在于，所述溢流排水管(3)的外側嵌套滑動設置有調節套管(302)，所述調節套管(302)的外側連接設置有調節螺套(303)，所述調節螺套(303)的中間嵌套連接設置有調節螺桿(304)，所述調節螺桿(304)的軸端連接設置有調節電機(305)，所述調節電機(305)與所述單元筒箱(1)固定連接，所述溢流排水管(3)的底端連接有環形分布管(306)，所述環形分布管(306)的中間均勻環繞設置有多個進水開口(307)。
3.根據權利要求1所述的動態組合式多級污水處理設備，其特征在于，所述間隔底蓋(102)的中心處貫穿設置有中心輸送管(2)，所述中心輸送管(2)的頂部和底部分別設置有中心接口(201)和中心接頭(202)，所述中心接口(201)和所述中心接頭(202)之間尺寸相互配合，兩個單元筒箱(1)相互堆疊安裝設置時，上下兩側的中心輸送管(2)之間通過中心接口(201)和中心接頭(202)相互嵌套封閉連接。
4.根據權利要求3所述的動態組合式多級污水處理設備，其特征在于，所述中心輸送管(2)的側壁中間貫穿設置有側邊輸送口(203)，所述中心輸送管(2)的內側嵌套設置有內封閉套(204)，所述內封閉套(204)的外側壁和所述中心輸送管(2)的內側壁分別對應設置有連接螺紋(205)和調節螺紋套(206)，所述內封閉套(204)通過連接螺紋(205)和調節螺紋套(206)與中心輸送管(2)相互連接，所述內封閉套(204)通過轉動上下移動調節高度以封閉或開啟側邊輸送口(203)。
5.根據權利要求1所述的動態組合式多級污水處理設備，其特征在于，所述輸送接口(402)的中間設置有錐形通道(403)，所述錐形通道(403)的內側嵌合滑動設置有錐形密封塞(404)，所述錐形密封塞(404)的上方連接設置有密封彈簧(405)，所述密封彈簧(405)推動錐形密封塞(404)嵌入錐形通道(403)以封閉輸送接口(402)，所述輸送接頭(406)的中間連接設置有中心頂桿(407)，所述中心頂桿(407)與所述錐形密封塞(404)之間相互對應設置，上下兩側的輸送接頭(406)和輸送接口(402)相互嵌套封閉連接時，所述中心頂桿(407)頂壓推動錐形密封塞(404)向上移動以開啟輸送接口(402)。
6.根據權利要求1所述的動態組合式多級污水處理設備，其特征在于，所述調節連通閥(501)包括有滑動連通管(503)，所述滑動連通管(503)嵌套滑動設置于水平連接管(5)的內側，所述滑動連通管(503)的內部設置有磁性調節芯(504)，所述水平連接管(5)的中間環繞設置有調節線圈(502)，所述滑動連通管(503)的外端設置有錐形連接口(505)，所述調節連通閥(501)還包括有固定密封塞(506)，所述固定密封塞(506)與所述水平連接管(5)固定連接，所述滑動連通管(503)的中間設置有牽引彈簧(507)，所述牽引彈簧(507)推動滑動連通管(503)向外側滑動使固定密封塞(506)嵌入錐形連接口(505)保持封閉。
7.根據權利要求6所述的動態組合式多級污水處理設備，其特征在于，所述厭氧處理單元(6)包括有厭氧環形安裝架(601)，所述厭氧環形安裝架(601)與所述單元筒箱(1)之間尺寸相互配合，所述厭氧環形安裝架(601)嵌套滑動可拆卸安裝設置于單元筒箱(1)的內側，所述厭氧環形安裝架(601)的中間均勻環繞設置有多個厭氧載體(602)，所述厭氧環形安裝架(601)的頂部連接設置有水平排氣管(603)，所述水平排氣管(603)的外端設置有排氣接口(604)，所述排氣接口(604)與所述第一輸送管(4)側壁連接設置的水平連接管(5)相互對應設置。
8.根據權利要求6所述的動態組合式多級污水處理設備，其特征在于，所述好氧處理單元(7)包括有好氧環形安裝架(701)，所述好氧環形安裝架(701)與所述單元筒箱(1)之間尺寸相互配合，所述好氧環形安裝架(701)嵌套滑動可拆卸安裝設置于單元筒箱(1)的內側，所述好氧環形安裝架(701)的中間均勻環繞設置有多個好氧載體(702)，所述好氧環形安裝架(701)的底部環繞設置有環形布氣管(704)，所述環形布氣管(704)的中間均勻環繞設置有多個布氣開孔(705)，所述環形布氣管(704)的外側連接設置有水平輸氣管(706)，所述水平輸氣管(706)的外端設置有輸氣接口(707)，所述輸氣接口(707)與第二輸送管(401)側壁連接設置的水平連接管(5)相互對應設置。
9.根據權利要求6所述的動態組合式多級污水處理設備，其特征在于，所述沉淀處理單元(8)包括有沉淀環形安裝架(801)，所述沉淀環形安裝架(801)與所述單元筒箱(1)之間尺寸相互配合，所述沉淀環形安裝架(801)嵌套滑動可拆卸安裝設置于單元筒箱(1)的內側，所述沉淀環形安裝架(801)的中間環繞設置有錐形集料板(802)，所述錐形集料板(802)的底部中間豎向連接設置有中心連接套(803)。
10.根據權利要求6所述的動態組合式多級污水處理設備，其特征在于，所述消毒出水單元(9)包括有出水環形安裝架(901)，所述出水環形安裝架(901)與所述單元筒箱(1)之間尺寸相互配合，所述出水環形安裝架(901)嵌套滑動可拆卸安裝設置于單元筒箱(1)的內側，所述出水環形安裝架(901)的中間安裝設置有排水輸送管(902)，所述排水輸送管(902)的中間設置有出水泵(903)，所述排水輸送管(902)的外端設置有出水接口(904)，所述出水接口(904)與第二輸送管(401)側壁連接設置的水平連接管(5)相互對應設置，所述消毒出水單元(9)的底部還連接設置有水平加藥管(905)，所述水平加藥管(905)的中間安裝設置有加藥計量泵(906)，所述水平加藥管(905)的外端連接設置有加藥接口(907)，所述加藥接口(907)與第二輸送管(401)側壁連接設置的水平連接管(5)相互對應設置。
發明內容
有鑒于此，本發明的目的在于提出一種動態組合式多級污水處理設備，以解決傳統的一體化污水處理設備通常針對特定類型的污水設計，整體結構固定，無法根據污水成分和處理量的需求進行針對性調節適配的問題。
基于上述目的，本發明提供了一種動態組合式多級污水處理設備，包括有多個單元筒箱，多個單元筒箱縱向堆疊設置，還包括：
連通開口，設置于所述單元筒箱的上端內側，所述單元筒箱的下端設置有間隔底蓋，所述單元筒箱的上下兩端分別設置有嵌合密封槽和嵌合密封環，相鄰單元筒箱之間堆疊連接設置時通過嵌合密封槽和嵌合密封環相互嵌合封閉連接；
溢流排水管，豎向設置于所述單元筒箱的中間，所述溢流排水管的底部貫穿間隔底蓋連接設置，所述溢流排水管的側壁上側貫穿設置有豎向溢流槽；
水平連接管，多個水平連接管水平連接設置于所述單元筒箱的側壁外側，所述水平連接管的中間設置有調節連通閥；
所述單元筒箱的側壁外側依次環繞設置有多個第一輸送管和多個第二輸送管，所述第一輸送管的側壁頂部以及第二輸送管的側壁底部均通過水平連接管與單元筒箱內部相互連接，所述第一輸送管和第二輸送管上下兩端均分別設置有輸送接頭和輸送接口，兩個單元筒箱相互堆疊安裝設置時，上下兩側的輸送接頭和輸送接口相互嵌套封閉連接；
堆疊設置有多個單元筒箱內部分別嵌合可拆卸安裝設置有厭氧處理單元、好氧處理單元、沉淀處理單元和消毒出水單元。
進一步的，所述溢流排水管的外側嵌套滑動設置有調節套管，所述調節套管的外側連接設置有調節螺套，所述調節螺套的中間嵌套連接設置有調節螺桿，所述調節螺桿的軸端連接設置有調節電機，所述調節電機與所述單元筒箱固定連接，所述溢流排水管的底端連接有環形分布管，所述環形分布管的中間均勻環繞設置有多個進水開口。
進一步的，所述間隔底蓋的中心處貫穿設置有中心輸送管，所述中心輸送管的頂部和底部分別設置有中心接口和中心接頭，所述中心接口和所述中心接頭之間尺寸相互配合，兩個單元筒箱相互堆疊安裝設置時，上下兩側的中心輸送管之間通過中心接口和中心接頭相互嵌套封閉連接。
進一步的，所述中心輸送管的側壁中間貫穿設置有側邊輸送口，所述中心輸送管的內側嵌套設置有內封閉套，所述內封閉套的外側壁和所述中心輸送管的內側壁分別對應設置有連接螺紋和調節螺紋套，所述內封閉套通過連接螺紋和調節螺紋套與中心輸送管相互連接，所述內封閉套通過轉動上下移動調節高度以封閉或開啟側邊輸送口。
進一步的，所述輸送接口的中間設置有錐形通道，所述錐形通道的內側嵌合滑動設置有錐形密封塞，所述錐形密封塞的上方連接設置有密封彈簧，所述密封彈簧推動錐形密封塞嵌入錐形通道以封閉輸送接口，所述輸送接頭的中間連接設置有中心頂桿，所述中心頂桿與所述錐形密封塞之間相互對應設置，上下兩側的輸送接頭和輸送接口相互嵌套封閉連接時，所述中心頂桿頂壓推動錐形密封塞向上移動以開啟輸送接口。
進一步的，所述調節連通閥包括有滑動連通管，所述滑動連通管嵌套滑動設置于水平連接管的內側，所述滑動連通管的內部設置有磁性調節芯，所述水平連接管的中間環繞設置有調節線圈，所述滑動連通管的外端設置有錐形連接口，所述調節連通閥還包括有固定密封塞，所述固定密封塞與所述水平連接管固定連接，所述滑動連通管的中間設置有牽引彈簧，所述牽引彈簧推動滑動連通管向外側滑動使固定密封塞嵌入錐形連接口保持封閉。
進一步的，所述厭氧處理單元包括有厭氧環形安裝架，所述厭氧環形安裝架與所述單元筒箱之間尺寸相互配合，所述厭氧環形安裝架嵌套滑動可拆卸安裝設置于單元筒箱的內側，所述厭氧環形安裝架的中間均勻環繞設置有多個厭氧載體，所述厭氧環形安裝架的頂部連接設置有水平排氣管，所述水平排氣管的外端設置有排氣接口，所述排氣接口與所述第一輸送管側壁連接設置的水平連接管相互對應設置。
進一步的，所述好氧處理單元包括有好氧環形安裝架，所述好氧環形安裝架與所述單元筒箱之間尺寸相互配合，所述好氧環形安裝架嵌套滑動可拆卸安裝設置于單元筒箱的內側，所述好氧環形安裝架的中間均勻環繞設置有多個好氧載體，所述好氧環形安裝架的底部環繞設置有環形布氣管，所述環形布氣管的中間均勻環繞設置有多個布氣開孔，所述環形布氣管的外側連接設置有水平輸氣管，所述水平輸氣管的外端設置有輸氣接口，所述輸氣接口與第二輸送管側壁連接設置的水平連接管相互對應設置。
進一步的，所述沉淀處理單元包括有沉淀環形安裝架，所述沉淀環形安裝架與所述單元筒箱之間尺寸相互配合，所述沉淀環形安裝架嵌套滑動可拆卸安裝設置于單元筒箱的內側，所述沉淀環形安裝架的中間環繞設置有錐形集料板，所述錐形集料板的底部中間豎向連接設置有中心連接套。
進一步的，所述消毒出水單元包括有出水環形安裝架，所述出水環形安裝架與所述單元筒箱之間尺寸相互配合，所述出水環形安裝架嵌套滑動可拆卸安裝設置于單元筒箱的內側，所述出水環形安裝架的中間安裝設置有排水輸送管，所述排水輸送管的中間設置有出水泵，所述排水輸送管的外端設置有出水接口，所述出水接口與第二輸送管側壁連接設置的水平連接管相互對應設置，所述消毒出水單元的底部還連接設置有水平加藥管，所述水平加藥管的中間安裝設置有加藥計量泵，所述水平加藥管的外端連接設置有加藥接口，所述加藥接口與第二輸送管側壁連接設置的水平連接管相互對應設置。
本發明的有益效果：從上面所述可以看出，本發明提供的一種動態組合式多級污水處理設備，通過多個結構相同的單元筒箱縱向堆疊構成，每個單元筒箱都連接設置有溢流排水管，可以通過重力溢流自然將污水由最上方的單元筒箱逐層向下進行輸送處理，而單元筒箱之間相互可拆卸堆疊連接，并且每個單元筒箱都對應連接設置有排氣、進氣、出水、排泥和加藥的管道，單元筒箱堆疊連接后，對應管道結構也同步進行連接，從而可以根據處理需求自由調節組合安裝的單元筒箱的數量，同時裝置的堆疊設置有多個單元筒箱內部分別嵌合可拆卸安裝設置有厭氧處理單元、好氧處理單元、沉淀處理單元和消毒出水單元，可以對污水進行厭氧、好氧、加藥、沉淀和消毒處理，并且可以根據需要連接不同數量和順序的處理單元，以根據污水處理需求進行動態調節組合，使用時更加靈活方便，有利于提高裝置整體的適用性。
（發明人：凌聰）
