公布日：2023.12.08

申請日：2023.10.18

分類號：C02F1/40(2023.01)I;B01D35/05(2006.01)I;E02B15/10(2006.01)I

摘要

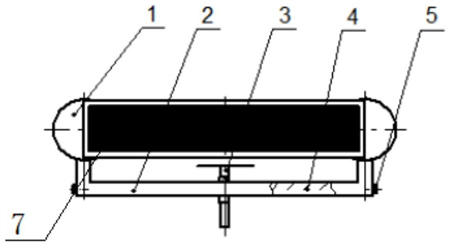

本發明屬于工業水浮油吸收處理技術領域，涉及一種能夠在復雜水文條件下使用的新型浮油吸收機，包括不銹鋼橫梁以及分別設置在不銹鋼橫梁兩端的不銹鋼浮筒，不銹鋼橫梁為凵形，兩個不銹鋼浮筒安裝位置為不銹鋼橫梁的最高點；不銹鋼橫梁中部位置還上下貫通安裝有不銹鋼吸油嘴，并在不銹鋼橫梁上設置有作用于不銹鋼吸油嘴的調節止緊螺栓。本發明能夠抗擊較大風浪，適應水位變化，工作過程中不會被漂浮物堵塞吸油口，在污泥含量非常大的水池中不會被污泥集聚堵塞等。

權利要求書

1.一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：包括不銹鋼橫梁以及分別設置在不銹鋼橫梁兩端的不銹鋼浮筒，所述不銹鋼橫梁為凵形，兩個不銹鋼浮筒安裝位置為不銹鋼橫梁的最高點；不銹鋼橫梁中部位置還上下貫通安裝有不銹鋼吸油嘴，并在不銹鋼橫梁上設置有作用于不銹鋼吸油嘴的調節止緊螺栓。

2.根據權利要求1所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼浮筒為圓柱形浮筒。

3.根據權利要求1所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼橫梁上設置有不銹鋼圓形立柱，不銹鋼吸油嘴安裝在該不銹鋼圓形立柱內。

4.根據權利要求3所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼橫梁上在與不銹鋼圓形立柱重合位置處設置有螺紋孔，調節止緊螺栓安裝在該螺紋孔內。

5.根據權利要求3所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼吸油嘴為T字形結構，其頂部尺寸大于不銹鋼圓形立柱結構。

6.根據權利要求1所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：兩個不銹鋼浮筒兩端之間分別設置有長方形不銹鋼過濾網。

7.根據權利要求6所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼過濾網的高度與不銹鋼浮筒直徑相同。

8.根據權利要求1所述的一種能夠在復雜水文條件下使用的新型浮油吸收機，其特征在于：不銹鋼橫梁為中空方梁，其兩端設置有密閉螺塞，不銹鋼橫梁內設置有填充物。

發明內容

有鑒于此，本發明的目的在于提供一種能夠在復雜水文條件下使用的新型浮油吸收機，在含泥量大、波浪大、水位不穩定、漂浮物多等情況下能夠正常工作。

為達到上述目的，本發明提供如下技術方案：一種能夠在復雜水文條件下使用的新型浮油吸收機，包括不銹鋼橫梁以及分別設置在不銹鋼橫梁兩端的不銹鋼浮筒，不銹鋼橫梁為凵形，兩個不銹鋼浮筒安裝位置為不銹鋼橫梁的最高點；不銹鋼橫梁中部位置還上下貫通安裝有不銹鋼吸油嘴，并在不銹鋼橫梁上設置有作用于不銹鋼吸油嘴的調節止緊螺栓。

可選的，不銹鋼浮筒為圓柱形浮筒。

可選的，不銹鋼橫梁上設置有不銹鋼圓形立柱，不銹鋼吸油嘴安裝在該不銹鋼圓形立柱內。

可選的，不銹鋼橫梁上在與不銹鋼圓形立柱重合位置處設置有螺紋孔，調節止緊螺栓安裝在該螺紋孔內。

可選的，不銹鋼吸油嘴為T字形結構，其頂部尺寸大于不銹鋼圓形立柱結構。

可選的，兩個不銹鋼浮筒兩端之間分別設置有長方形不銹鋼過濾網。

可選的，不銹鋼過濾網的高度與不銹鋼浮筒直徑相同。

可選的，不銹鋼橫梁為中空方梁，其兩端設置有密閉螺塞，不銹鋼橫梁內設置有填充物。

本發明的有益效果在于：本發明一種能夠在復雜水文條件下使用的新型浮油吸收機，能夠抗擊較大風浪，適應水位變化，工作過程中不會被漂浮物堵塞吸油口，在污泥含量非常大的水池中不會被污泥集聚堵塞等。

本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書來實現和獲得。

（發明人：趙開宇;王成剛;廖斌;李美）
